Раздел 19. Электронная система управления двигателем. Группа 19

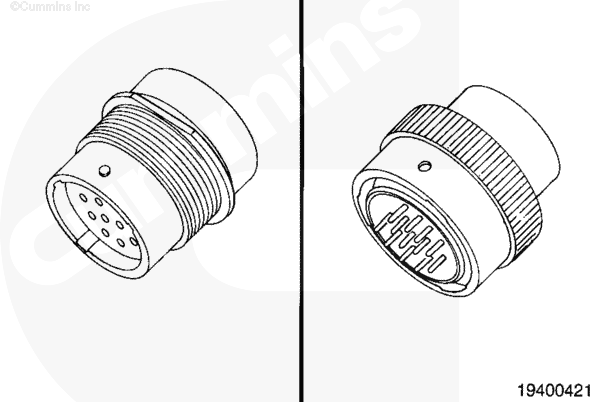

019-208   Разъемы типа Deutsch HDP20 и HD30



Замена контактов

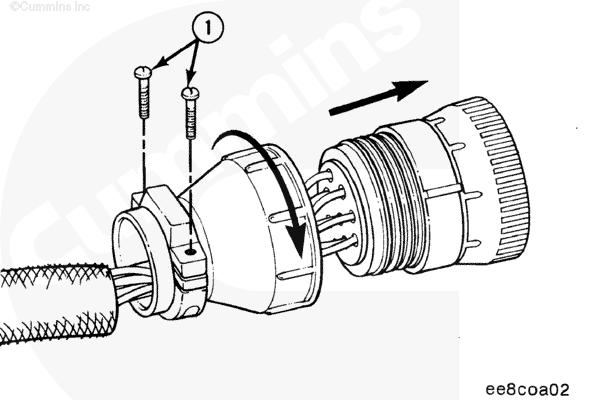

Снимите два болта хомута (1) с задней части разъема.

Поворачивайте защитную крышку разъема против часовой стрелки, пока разъем не разделится на две части.




Для извлечения контакта из разъема используйте съемник контактов Deutsch (см. таблицу ниже).

Номер приспособления по каталогу Размер провода
3824815 20
3822760 16
3824816 12

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

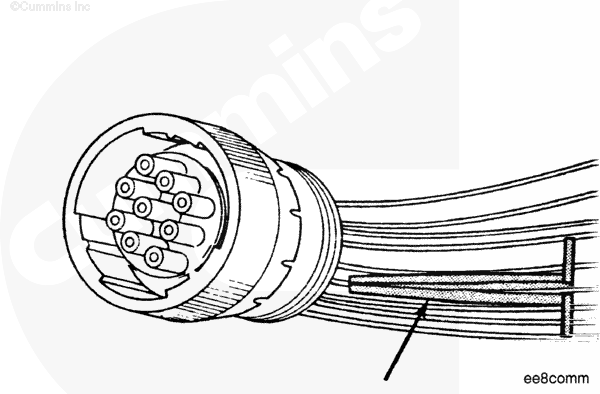

Вставьте приспособление в разъем приблизительно на 25 мм [1 дюйм] до упора в фланец контактного наконечника.

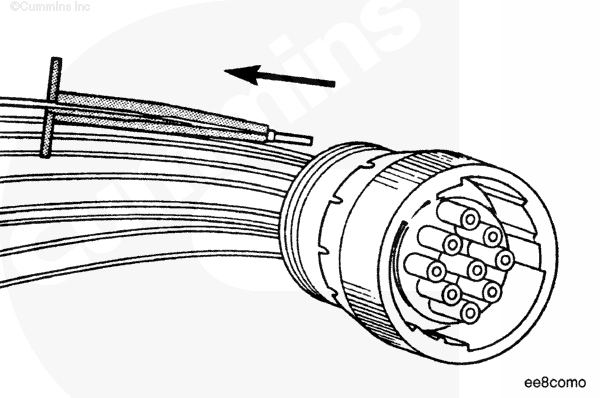

Удерживая приспособление на фланце контактного наконечника, вытяните провод с контактом из разъема. Отметьте отверстие, из которого извлекается контакт, и запишите его номер.





ПРИМЕЧАНИЕ: Ремонтный провод имеет длину 127 мм [5 дюймов].

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

Обрежьте провод с контактом на расстоянии 127 мм [5 дюймов], используя обжимные щипцы, номер по каталогу 3822930.

Снимите 6 мм [1/4 дюйма] изоляции с провода, используя обжимные щипцы.







Установите ремонтный провод нужного размера на оголенный провод.

Убедитесь в том, что оголенный провод до конца входит в стыковой соединитель.







Используйте обжимные щипцы для обжимки ремонтного провода на оголенном проводе.





Для нагревания термоусадочной трубки вокруг провода используйте технический фен, номер по каталогу 3822860, или открытое пламя. Произойдет усадка трубки, и соединение станет водонепроницаемым.

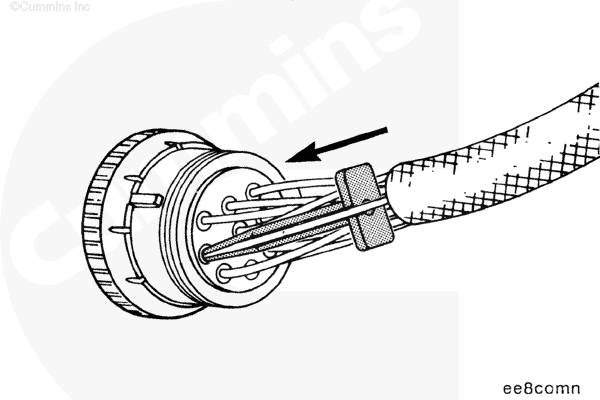

Вставьте контакт в соответствующее отверстие разъема.

Контакт должен со щелчком зафиксироваться на месте и удерживать провод в разъеме.

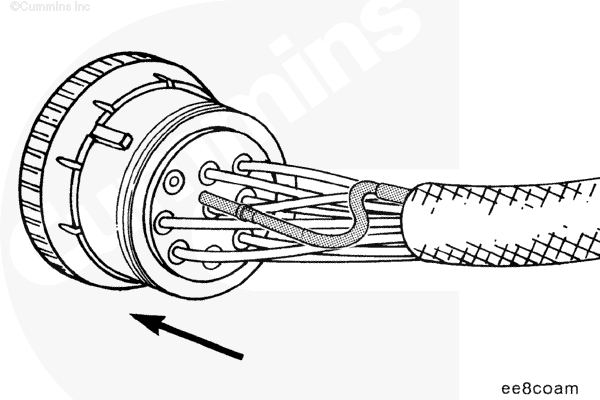

Аккуратно потяните провод для проверки его крепления в разъеме.

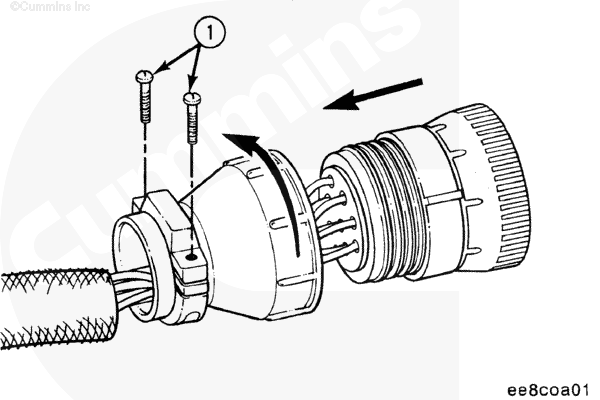

Установите защитную крышку. Затяните 2 болта хомута.

Момент затяжки:  1  n.m  [9 in-lb]









Замена разъема

Снимите два болта хомута (1) с задней части разъема.

Поворачивайте защитную крышку разъема против часовой стрелки, пока разъем не разделится на две части.





Для извлечения контакта из разъема используйте съемник контактов Deutsch (см. таблицу ниже).

Номер приспособления по каталогу Размер провода
3824815 20
3822760 16
3824816 12

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.







Вставьте приспособление в разъем приблизительно на 25 мм [1 дюйм] до упора в фланец контактного наконечника.





Удерживая приспособление на фланце контактного наконечника, вытяните провод с контактом из разъема. Отметьте отверстие, из которого извлекается контакт, и запишите его номер.





Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.





Вставьте контакты в соответствующие отверстия разъема.

Контакт должен со щелчком зафиксироваться на месте и удерживать провод в разъеме.

Аккуратно потяните провод для проверки его крепления в разъеме.





Установите защитную крышку. Затяните 2 болта хомута.

Момент затяжки:  1  n.m  [9 in-lb]
