200-004   Схема системы впуска воздуха




Общие сведения

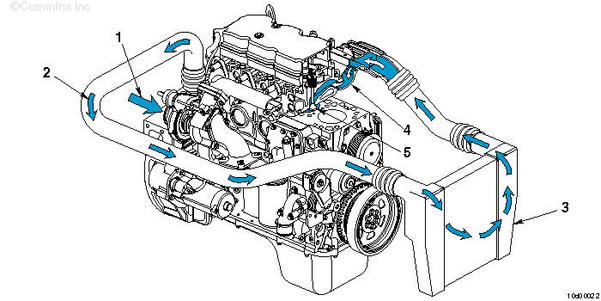

Двигатели без системы рециркуляции отработавших газов

SMALL | MEDIUM | LARGE

  1. Вход воздуха в турбонагнетатель
  2. Из турбонагнетателя к охладителю наддувочного воздуха
  3. Охладитель наддувочного воздуха
  4. Впускной коллектор (встроен в головку блока цилиндров)
  5. Впускной клапан

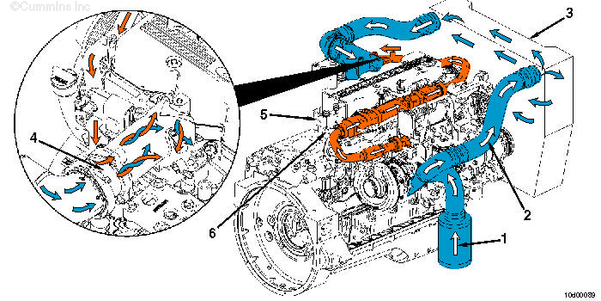

Двигатели с системой рециркуляции отработавших газов

SMALL | MEDIUM | LARGE

  1. Вход воздуха в турбонагнетатель
  2. Из турбонагнетателя к охладителю наддувочного воздуха
  3. Охладитель наддувочного воздуха
  4. Смеситель системы рециркуляции отработавших газов
  5. Впускной коллектор (встроен в головку блока цилиндров)
  6. Впускной клапан

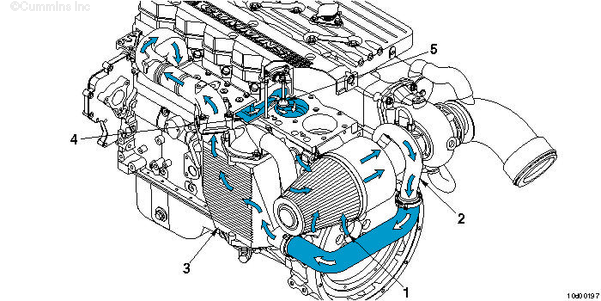

Судовые двигатели

SMALL | MEDIUM | LARGE

  1. Впускной воздушный патрубок
  2. Турбонагнетатель
  3. Охладитель наддувочного воздуха
  4. Впускной коллектор
  5. Впускной клапан
