FAULT CODE 422

Цепь датчика уровня охлаждающей жидкости

Overview

CODE

ПРИЧИНА

РЕЗУЛЬТАТ

Код неисправности: 422
PID: P111
SPN: 111
FMI: 2
LAMP: Желтый
SRT:

Одновременно обнаружено напряжение на контактах сигнальных цепей высокого и низкого напряжения или отсутствие напряжения на контактах обеих цепей.

Защита двигателя по уровню охлаждающей жидкости отсутствует.

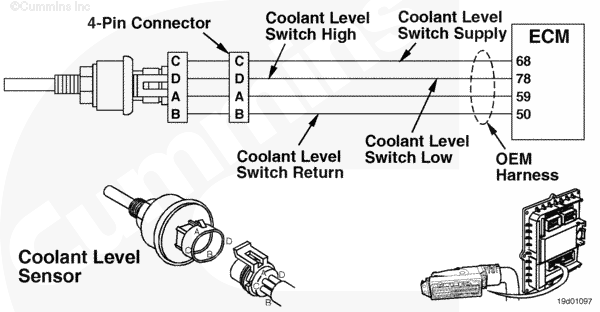

Цепь датчика уровня охлаждающей жидкости

SMALL | MEDIUM | LARGE

Характеристика цепи

Этот датчик контролирует уровень охлаждающей жидкости в системе охлаждения, передавая данные через жгут проводов двигателя на электронный модуль управления (ECM). Не проверяйте тестером датчик уровня охлаждающей жидкости. Если уровень охлаждающей жидкости в радиаторе падает ниже определенного значения, то по мере прохождения времени с момента выдачи сигнала предупреждения мощность двигателя постепенно снижается.

Местонахождение узла

Датчик уровня охлаждающей жидкости поставляется производителем комплектного оборудования и устанавливается в верхнем бачке радиатора или в расширительном бачке.

Практические советы

Если в цепи уровня охлаждающей жидкости используется перемычка, то убедитесь в ее правильном подключении. См. принципиальную электрическую схему в разделе Е.
Убедитесь в отсутствии повреждения жгута проводов между разъемом с четырьмя выводами и датчиком уровня охлаждающей жидкости.
Убедитесь в том, что датчик уровня охлаждающей жидкости расположен в центре бачка, а не у одной из его стенок, т.к. при движении на поворотах уровень охлаждающей жидкости у стенок бачка может меняться.
Убедитесь в том, чтобы в модуле ECM содержался правильный код. Калибровка модуля ECM с неправильной опцией DO может привести к появлению активного кода неисправности № 422, т.к. некоторые производители комплектного оборудования используют датчик уровня охлаждающей жидкости, для которого требуется выполнять специальную калибровку.

Last Modified: 26-октябрь-2010
