Раздел F - Ознакомление


200-005   Схема выпускной системы



Схема

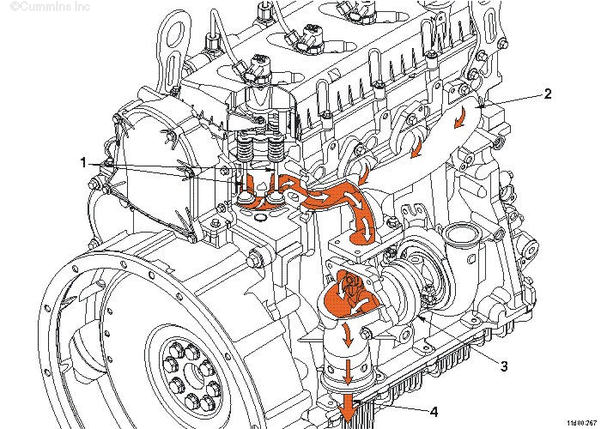

Двигатели без системы рециркуляции отработавших газов

  1. Выпускные клапаны
  2. Выпускной коллектор
  3. Турбонагнетатель
  4. Выпускной патрубок турбонагнетателя, соединенный с селективным каталитическим нейтрализатором (при наличии)

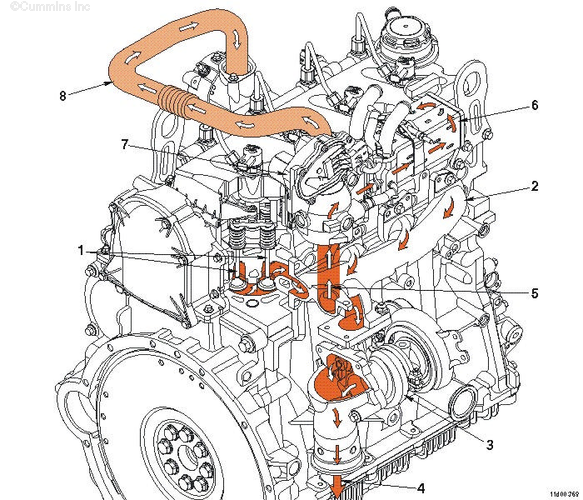

Двигатели с системой рециркуляции отработавших газов

  1. Выпускные клапаны
  2. Выпускной коллектор
  3. Турбонагнетатель
  4. Выпускной патрубок турбонагнетателя, соединенный с селективным каталитическим нейтрализатором (не показан на рисунке)
  5. К клапану системы рециркуляции отработавших газов
  6. Клапан системы рециркуляции отработавших газов
  7. Охладитель системы рециркуляции отработавших газов
  8. Воздуховод системы рециркуляции отработанных газов

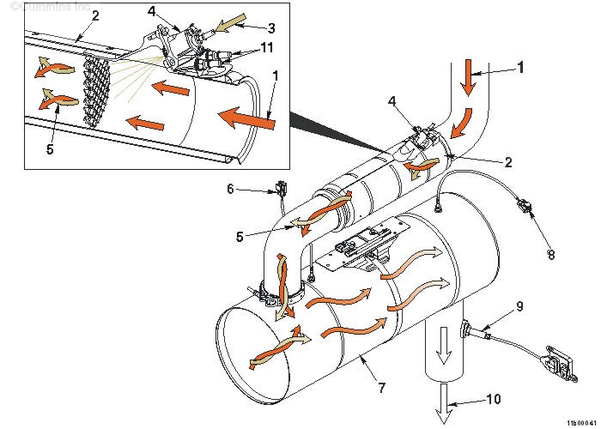

ПРИМЕЧАНИЕ: Две приведенные ниже схемы потоков относятся только к двигателям с селективным каталитическим нейтрализатором.

  1. Поток отработавших газов из турбонагнетателя
  2. Реактор разложения системы очистки отработавших газов
  3. Подача жидкости для систем очистки отработавших газов от дозирующего клапана системы очистки отработавших газов
  4. Дозирующий клапан жидкости для систем очистки отработавших газов
  5. Смесь отработавших газов и жидкости для систем очистки отработавших газов
  6. Датчик температуры на входе каталитического нейтрализатора
  7. Каталитический нейтрализатор системы очистки отработавших газов
  8. Датчик температуры на выходе каталитического нейтрализатора (при наличии)
  9. Датчик содержания окислов азота на выходе системы очистки отработавших газов
  10. Поток отработавших газов, выходящий из системы очистки отработавших газов
  11. Подача и возврат охлаждающей жидкости к дозирующему клапану жидкости для систем очистки отработавших газов и от него

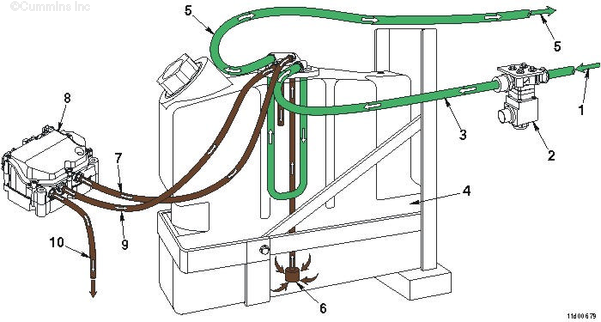

  1. Поток охлаждающей жидкости из двигателя к клапану охлаждающей жидкости бака системы очистки отработавших газов (при наличии)
  2. Клапан охлаждающей жидкости бака системы очистки отработавших газов (при наличии)
  3. Поток охлаждающей жидкости к баку системы очистки отработавших газов (только когда клапан охлаждающей жидкости бака системы очистки отработавших газов открыт) (при наличии)
  4. Бак системы очистки отработавших газов
  5. Возврат охлаждающей жидкости в двигатель (при наличии)
  6. Подача жидкости для систем очистки отработавших газов из бака системы очистки отработавших газов
  7. Возврат жидкости для систем очистки отработавших газов в бак системы очистки отработавших газов
  8. Блок дозирования жидкости для системы очистки отработавших газов
  9. Поток жидкости для систем очистки отработавших газов к блоку дозирования
  10. Поток жидкости для систем очистки отработавших газов к клапану блока дозирования
