СХЕМА ТОПЛИВНОЙ СИСТЕМЫ FAW CA3312 CA3252

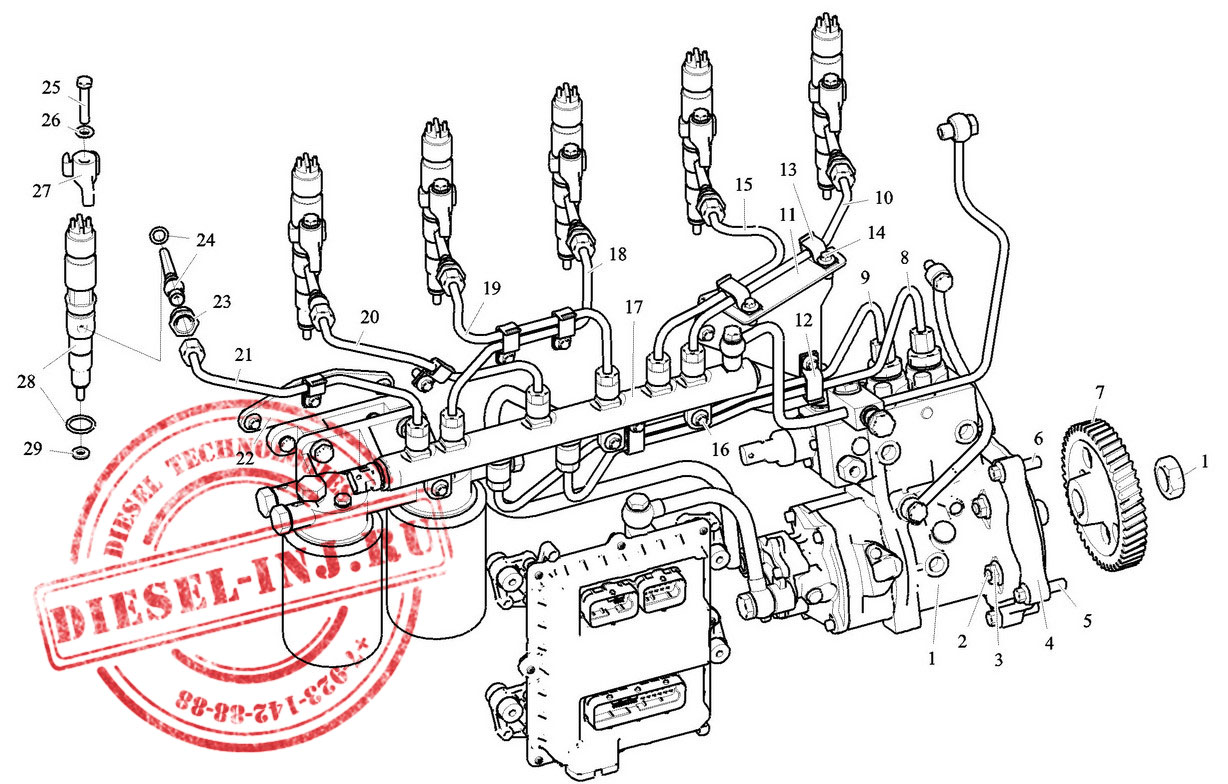

Схематичное отображение расположения, основных узлов топливной системы двигателя FAW CA6DL2-35E3-6 с указанием каталожных номеров.

Упс... Ваш экран слишком мал чтобы просматривать таблицу!

Перечень элементов топливной системы
#	Номер детали	Наименование
1	1111010-59D	ТНВД FAW Евро-3 BOSCH
2	CQ1201035	Шпильника
3	CQ39610	Гайка фланцевая шестигранная
4	1111228-59D	Фланец присоединительный
5	Q1841045	Болт фланцевой шестигранный
6	Q1841030	Болт фланцевой шестигранный
7	1111216-59D	Шестерня распылительного насоса приводная
8	1129080-59D	Маслопровод высокого давления в сборе
9	1129070-59D	Маслопровод высокого давления в сборе?
10	1129060-59D	Маслопровод высокого давления 6-ого цилиндра в сборе
11	1129072-48D	Стойка?- маслопровод высокого давления стационарная
12	1129075-48D	Скоба маслопровода высокого давления в сборе?
13	1129065-48D	Скоба маслопровода высокого давления в сборе ?
15	1129050-59D	Маслопровод высокого давления 5-го цилиндра
17	1129110-59D	Колея высокого давдения масляная в сборе
18	1129040-59D	Маслопровод высокого давления 4-ого цилиндра
19	1129030-59D	Маслопровод высокого давления 3-его цилиндра
20	1129020-59D	Маслопровод высокого давления 2-ого цилиндра
21	1129010-59D	Маслопровод высокого давления 1-ого цилиндра
22	1129071-59D	Стойка ? - маслопровод высокого давления стационарная
23	1112031-29D	Гайка – штуцер маслопровода высокого давления крепежная средняя
24	1112030-59D	Штуцер маслопровода высокого давления
25	1112013-29D	Болт зажимной пластинки распылителя
26	GB8498	Шайба шариковая
27	1112011-59D	Пластинка распылителя зажимная
28	0445120078	Форсунка топливная
29	1112306-29D	Прокладка распылителя
30	1104020-59D	Маслопровод в сборе – ECU до масляного насоса впускной
31	1104060-59D	Маслопровод смазочный в сборе
34	1104066-D6	Болт – смазочный маслопровод пустотелый в сборе
35	1104050-59D	Маслопровод обратный в сборе
36	1104073-D6	Болт – масляный обратный маслопровод пустотелый
37	CQ72314T5	Кольцо пракладки уплотнительное
38	1104051-59D	Болт – масляная колея пустотелый
39	CQ72312T5	Кольцо пракладки уплотнительное
40	1104040-59D	Трубопровод в сборе – от топливного фильтра тонкой очистки до распылительного насоса впускной
41	1104030-59D	Маслопровод в сборе – от масляного насоса до топливного фильтра тонкой очистки впускной
