СХЕМА ТОПЛИВНОЙ СИСТЕМЫ HOWO, HANIA, HOKA

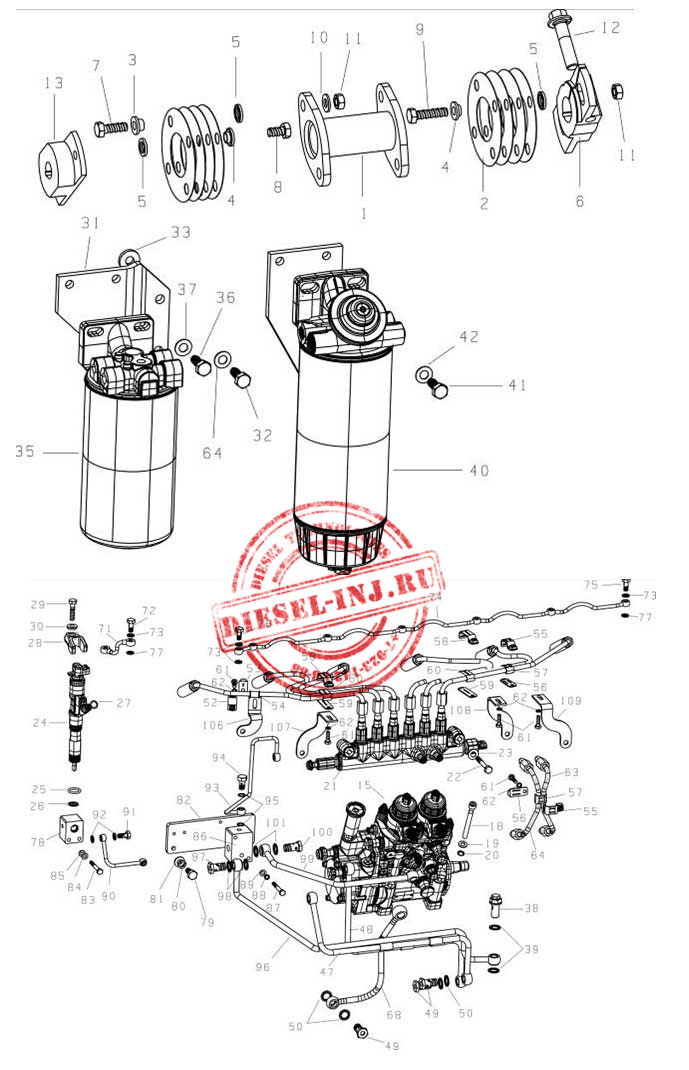

Схематичное отображение расположения, основных узлов топливной системы двигателя D10, WD615 с указанием каталожных номеров.

Упс... Ваш экран слишком мал чтобы просматривать таблицу!

#	номер детали	название	Количество
1	VG1540080291A	агрегаты фланца	1
2	VG1540080004B	связной слой	8
3	VG1540080295	втулка	4
4	VG1540080296	втулка	4
5	VG1540080007B	подкладка	8
6	VG1540080293	мафта	1
7	90003802544	болт	4
8	90003802513	болт	2
9	90003802536	болт	2
10	VG1540080297	подкладка	4
11	90003871308	гайка	6
12	VG1500089018	болт	1
13	VG1540080292A	фланец	1
14	R61540080311	натянутая гайка	1
15	R61540080101	топливный насос высокого давления	1
16	R61540080312	ключ	1
17	90014350010	подкладка	1
18	VG1540080091	винт	4
19	90003930261	подкладка	4
20	VG188250083	подкладка	4
21	R61540080016	Рейка топливная	1
21-1	DENSO 499000-6160	Датчик (сенсор) топливной рампы	1
21-2	DENSO 095420-0260	Клапан топливной рампы	1
22	90003802455	болт	2
23	90003932023	подкладка	2
24	VG1540080017A	насос форсунка в сборе DENSO 670*	6
25	VG1540080018A	манжета	6
26	VG1540080019B	подкладка	6
27	VG1540080095	манжета	6
28	VG1540080021C	натянутая часть	6
29	Q150B0835TF2	болт	6
30	VG1540080024	подкладка	6
31		опора	1
32	90003802523	болт	2
33	90003930012	подкладка	2
34	90003932024	подкладка	2
35	VG1540080030	фильтр в сборе	1
36	90003802523	болт	2
37	90003932024	подкладка	2
38	VG1540080022	клапан фильтра	1
39	VG2600080200	манежета	2
40	VG1540080032	фильтр в сборе	1
41	90003802523	болт	2
42	90003932024	подкладка	2
43	VG1540080023	трубка	1
44	90003962621	a8 m14x1.5болт	1
45	VG2600080200	подкладка	2
46	VG1540080033	впускная трубка	1
47	VG1540080098	топливная трубка	1
48	VG1540080099	топливная трубка	1
49	90003962621	a8 m14x1.5болт	3
50	VG2600080200	манежета	6
51	VG1540080040	топливная трубка высокого давления	1
52	VG1540080057	верхний компонент вязки одной трубки	1
53	VG1540080048	низкий компонент вязки одной трубки	1
54	VG1540080049	подкладка	1
55	VG1540080058	верхний компонент вязки двух трубки	3
56	VG1540080052	низкий компонент вязки двух трубки	3
57	VG1540080053	подкладка	3
58	VG1540080059	верхний компонент вязки трех трубки	2
59	VG1540080055	низкий компонент вязки трех трубки	2
60	VG1540080056	подкладка трех трубки	2
61	90003802331	болт	6
62	90014350003	подкладка	6
63	VG1540080093	топливные трубки высокого давления(1)	1
64	VG1540080094	топливные трубки высокого давления(2)	1
65	VG1560070012A	масляные трубки в сборе	1
66	90003962607	болт	1
67	90003098010	манежета	2
68	VG1540080097	обратно-топливная трубка	1
69	90003962621	болт	1
70	VG2600080200	манжета	2
71	VG1540080065B	обратно-топливная трубка	6
72	VG1540080081	болт	12
73	VG260080201	манжета	24
74	VG1540080066	обратно-топливная трубка	1
75	VG1540080081	болт	6
77	VG2600080200	болт	14
78	VG1540080067	опора датчика температуры топлива	1
79	Q150B0645	болт	2
80	90014350003	подкладка	2
81	90014330002	подкладка	2
82	VG1540080070	окрепляющая доска	1
83	90011350026	болт	2
84	90003931122	подкладка	2
85	90003930271	подкладка	2
86	VG1540080071	связная опора	1
87	Q150B0645	болт	2
88	90014350003	подкладка пружины	2
89	90014330002	подкладка	2
90	VG1540080072	обратно-топливная трубка	1
91	90003962603	болт	2
92	VG2600080201	манежета	4
93	VG1540080073	обратно-топливная трубка	1
94	90003962607	a4 m10x1болт	1
95	90003098010	подкладка	2
96	VG1540080074	обратно-топливная трубка	1
97	90003962621	a8 m14x1.5болт	1
98	VG2600080200	манежета	2
99	VG1540080096	обратно-топливная трубка	1
100	90003962621	a8 m14x1.5болт	1
101	VG2600080200	манежета	2
102	VG1540080023	трубка	1
103	90003962621	a8 m14x1.5болт	1
104	VG2600080200	манежета	2
105	90003171697	вязка	3
106	VG1540080076A	опора(1)	1
107	VG1540080077	опора(2)	1
108	VG1540080078A	опора(3)	1
109	VG1540080079	опора(4)	1
110	90003871252	гайка	1
111	90003932023	подкладка	1
