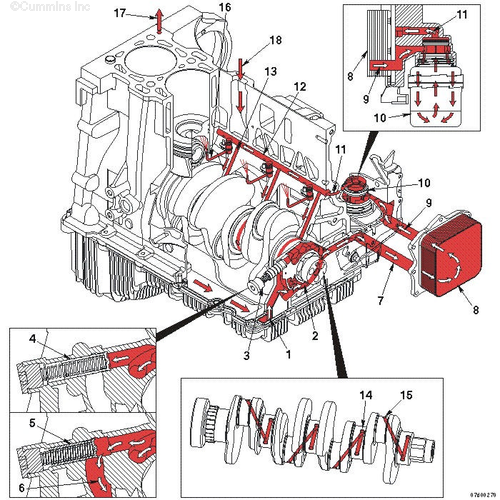

200-002   Схема системы смазки



Схема


  1. Из поддона картера двигателя
  2. Масляный насос
  3. Регулятор давления масла
  4. Клапан регулировки давления закрыт
  5. Клапан регулировки давления открыт
  6. Слив масла в поддон картера
  7. Поток масла к маслоохладителю
  8. Маслоохладитель
  9. Поток масла в масляный фильтр
  10. Масляный фильтр
  11. Поток масла в главную масляную магистраль
  12. Главная масляная магистраль
  13. Поток масла к коленчатому валу
  14. Коренная шейка коленчатого вала
  15. Шатунная шейка коленчатого вала
  16. Форсунка охлаждения поршня
  17. Поток масла к клапанному механизму
  18. Поток масла из клапанного механизма

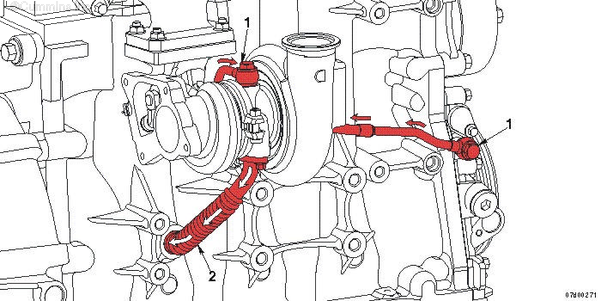

Смазка турбонагнетателя

  1. Патрубок подачи масла в турбонагнетатель
  2. Слив масла из турбонагнетателя

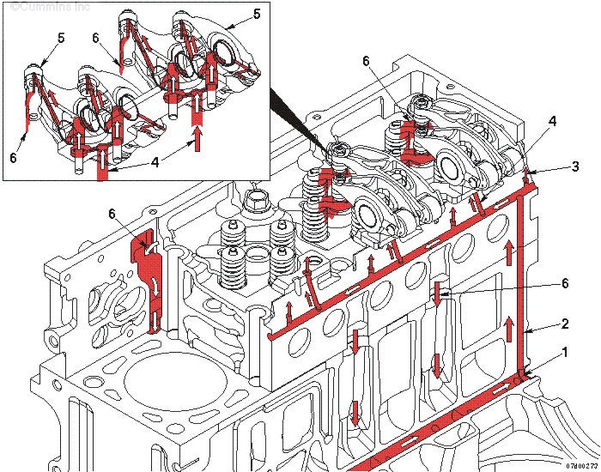

Смазка клапанного механизма

  1. Главная масляная магистраль
  2. Поток масла к головке блока цилиндров
  3. Поток масла к распределительному валу
  4. Поток масла к клапанному механизму
  5. Коромысла
  6. Поток масла из клапанного механизма

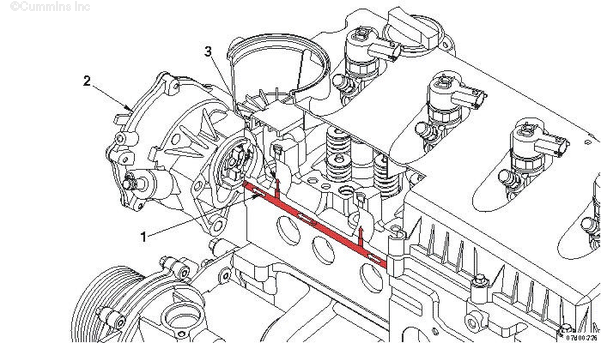

Смазка для вакуумного насоса

  1. Поток масла через головку блока цилиндров к вакуумному насосу
  2. Вакуумный насос
  3. Поток масла к распределительному валу
