Раздел 19. Электронная система управления двигателем. Группа 19


019-363   Датчик положения распределительного вала



Снятие

Отсоедините датчик от жгута проводов двигателя. Отведите фиксатор в сторону. Сместите кнопку на разъеме назад и отсоедините разъем от датчика.

Снимите болт крепления датчика к корпусу звездочки верхнего распределительного вала.

Снимите датчик с кронштейна.







Проверка возможности повторного использования

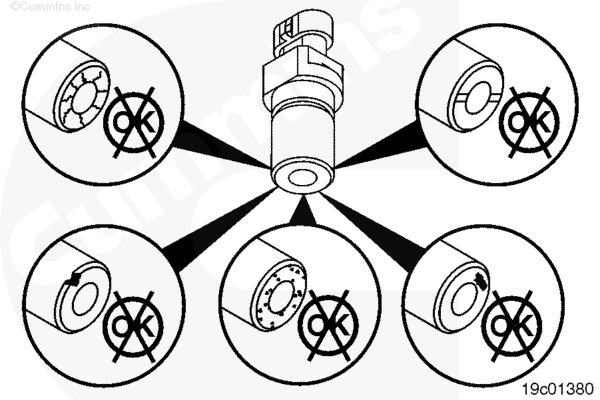

Проверьте датчик положения распределительного вала на отсутствие посторонних частиц, трещин или прочих повреждений от контакта с зубчатым колесом.

При наличии посторонних частиц очистите датчик.

Если на датчике есть сколы, трещины, деформация или другие повреждения, замените датчик новым.








Установка

Установите новое уплотнительное кольцо на датчик.

Смажьте уплотнительное кольцо чистым моторным маслом.

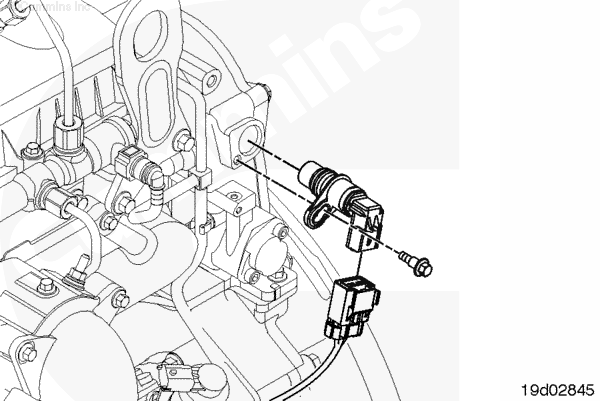

Установите новый датчик на двигатель.

Установите и затяните болт.

Момент затяжки:  8  n.m  [71 in-lb]

Подсоедините датчик к жгуту проводов двигателя.

Сместите в сторону фиксатор для крепления разъема к датчику.
