Раздел 9 - Блоки привода - Группа 09


009-016   Привод гидравлического насоса



Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.








Снятие

Отсоедините все гидравлические магистрали от насоса.





Снимите болты крепления гидронасоса.

Снимите гидронасос.





Снимите ременной шкив с гидронасоса.








Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

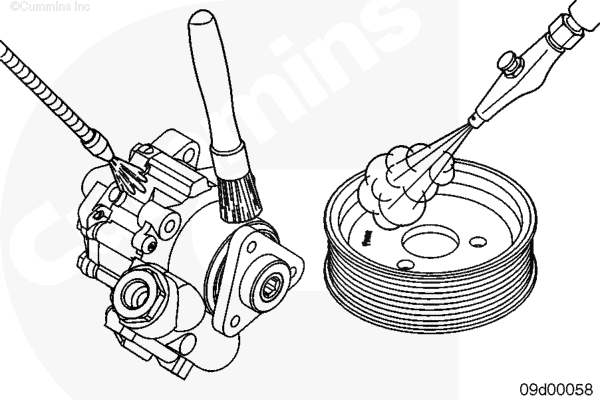

Очистите гидронасос и шкив с помощью растворителя.

Просушите сжатым воздухом.

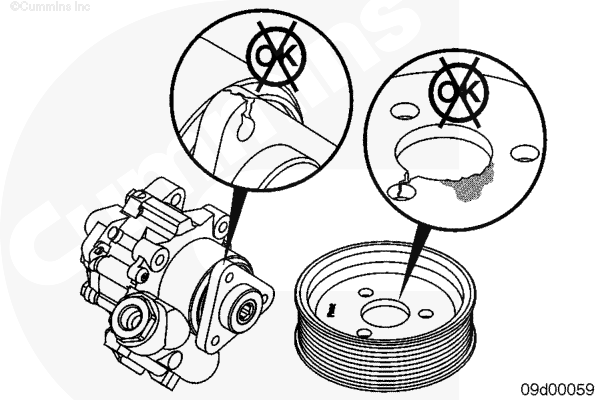

Проверьте гидронасос и шкив на отсутствие трещин и других повреждений.








Установка

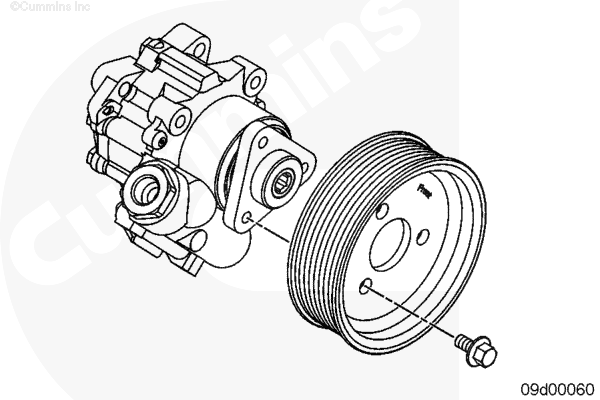

Снимите приводной шкив гидронасоса и крепежные болты.

Момент затяжки:  22  n.m  [195 in-lb]

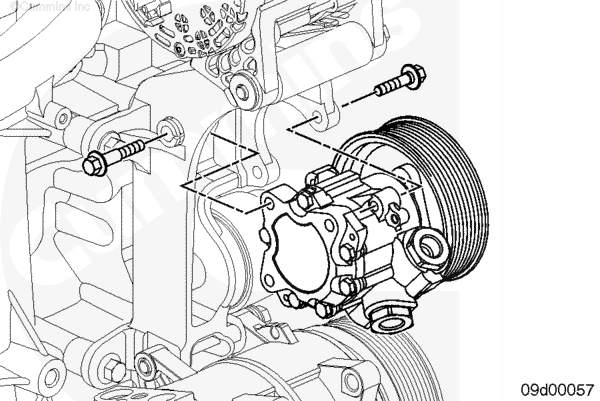

Установите гидронасос.

Затяните крепежные болты.

Крепежные болты гидронасоса

n.m in-lb
20 МИН 177
25 МАКС 221

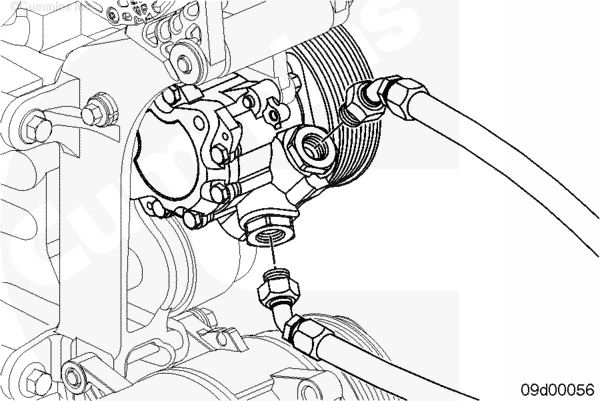

Подключите все гидравлические магистрали к насосу.

На выпуске гидронасоса используется фитинг типа "банджо" Установив новые шайбы с обеих сторон фитинг типа "банджо", затяните соединение до указанного момента затяжки.

На заключительном этапе затяжки придерживайте вторым гаечным ключом фитинг гидронасоса, чтобы не повредить его резьбовое соединение.

Шайба фитинга типа "банджо", устанавливаемого на выпуске гидронасоса

n.m in-lb
38 МИН 336
42 МАКС 372









Завершающие операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
