Раздел F - Ознакомление


200-004   Схема системы впуска воздуха



Схема

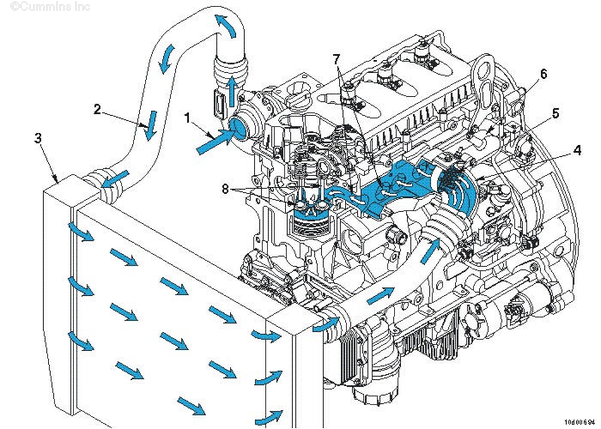

Селективный каталитический нейтрализатор - двигатели ISF2.8 CM2220 AN и ISF2.8 CM2220 IAN

  1. Вход воздуха в турбонагнетатель
  2. Из турбонагнетателя к охладителю наддувочного воздуха
  3. Охладитель наддувочного воздуха
  4. Впускной воздушный патрубок
  5. Устройство облегчения запуска холодного двигателя
  6. Впускной коллектор
  7. Впускные каналы
  8. Впускные клапаны.

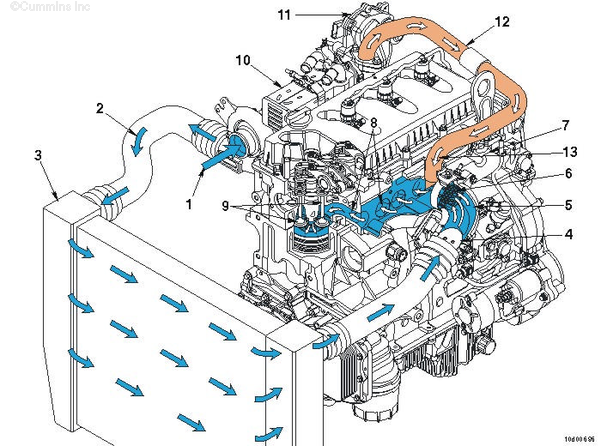

Система рециркуляции отработавших газов - двигатели ISF2.8 CM2220 и ISF2.8 CM2220 EC

  1. Вход воздуха в турбонагнетатель
  2. Из турбонагнетателя к охладителю наддувочного воздуха
  3. Охладитель наддувочного воздуха
  4. Привод дроссельной заслонки двигателя
  5. Впускной воздушный патрубок
  6. Устройство облегчения запуска холодного двигателя
  7. Впускной коллектор
  8. Впускной канал
  9. Впускные клапаны
  10. Охладитель системы рециркуляции отработавших газов
  11. Клапан системы рециркуляции отработавших газов
  12. Воздуховод системы рециркуляции отработанных газов
  13. Патрубок подачи отработавших газов в впускной коллектор
