Раздел 19. Электронная система управления двигателем. Группа 19


019-207   Разъем типа Deutsch HD10



Замена контактов

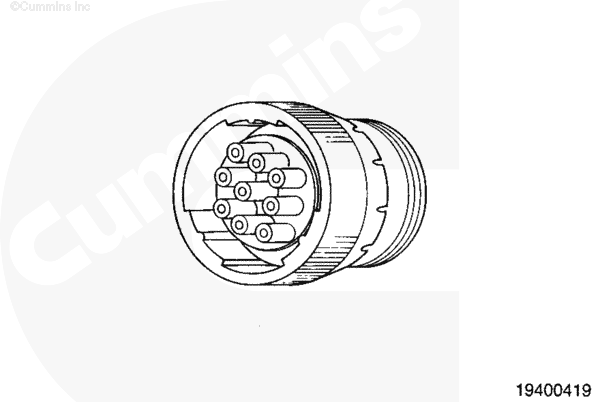

Разъем может иметь различные конфигурации контактов.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19. Заменяйте контакты поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

Разблокируйте разъем. Поверните фиксатор против часовой стрелки от руки. Во избежание повреждения разъема не используйте плоскогубцы.

Снимите два болта хомута (1) с задней части разъема. Поворачивайте защитную крышку разъема против часовой стрелки, пока разъем не разделится на две части.






Разъем может иметь различные конфигурации контактов.

Для извлечения контакта из разъема используйте съемник контактов Deutsch (см. таблицу ниже).

Номер приспособления по каталогу Размер провода
3824815 20
3822760 16
3824816 12

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.







Вставьте приспособление в разъем приблизительно на 25 мм [1 дюйм] до упора в фланец контактного наконечника.





Удерживая приспособление на фланце контактного наконечника, вытяните провод с контактом из разъема. Отметьте отверстие, из которого извлекается контакт, и запишите его номер.

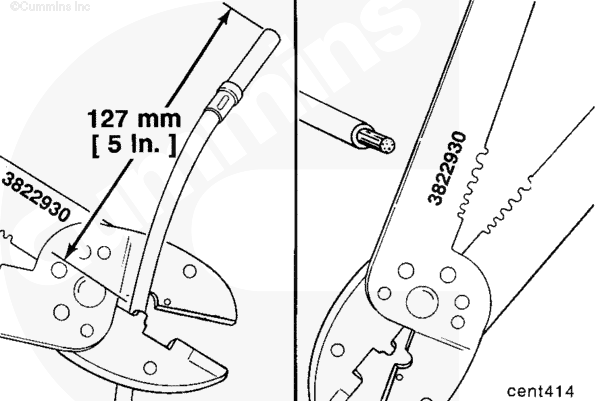

ПРИМЕЧАНИЕ: Ремонтный провод имеет длину 127 мм [5 дюймов].

Снимите приблизительно 6 мм [1/4 дюйма] изоляции с провода.

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.







Установите ремонтный провод на оголенный провод. Убедитесь в том, что оголенный провод до конца входит в стыковой соединитель.

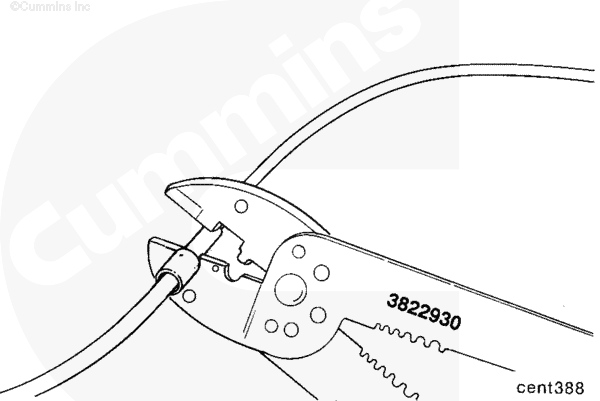

Используйте обжимные щипцы (номер по каталогу 3822930) для обжимки ремонтного провода на оголенном проводе.





Вставьте контакт в соответствующее отверстие разъема.

Контакт должен зафиксироваться на месте и удерживать провод в разъеме.

Аккуратно потяните провод для проверки его крепления в разъеме.





Установите заднюю защитную крышку.

Затяните 2 болта хомута проводов.

Момент затяжки:  1  n.m  [9 in-lb]









Замена разъема

Разъем может иметь различные конфигурации контактов.

Для извлечения контакта из разъема используйте съемник контактов Deutsch (см. таблицу ниже).

Номер приспособления по каталогу Размер провода
3824815 20
3822760 16
3824816 12

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.







Вставьте приспособление в разъем приблизительно на 25 мм [1 дюйм] до упора в фланец контактного наконечника.





Удерживая приспособление на фланце контактного наконечника, вытяните провод с контактом из разъема. Отметьте отверстие, из которого извлекается контакт, и запишите его номер.





Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.







Вставьте контакты в соответствующие отверстия нового разъема.

Контакт должен со щелчком зафиксироваться на месте и удерживать провод в разъеме.

Аккуратно потяните провод для проверки его крепления в разъеме.
