Раздел 19. Электронная система управления двигателем. Группа 19


019-206   Разъемы типа Deutsch DTM и DTP



Замена контактов

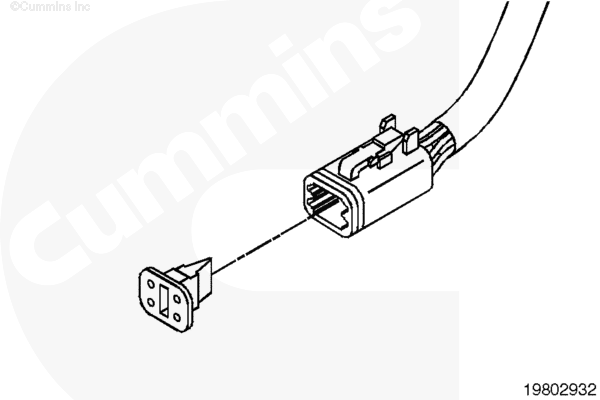

Разъем может иметь различные конфигурации контактов.

Контакты разъема не подлежат ремонту или замене. Разъем необходимо заменять целиком.

Порядок замены описан в процедуре замены разъема.







Замена разъема

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

В данной процедуре в качестве разъема для замены показан 4-контактный разъем типа Deutsch. Замена разъемов типа DTM всех размеров выполняется одинаково.

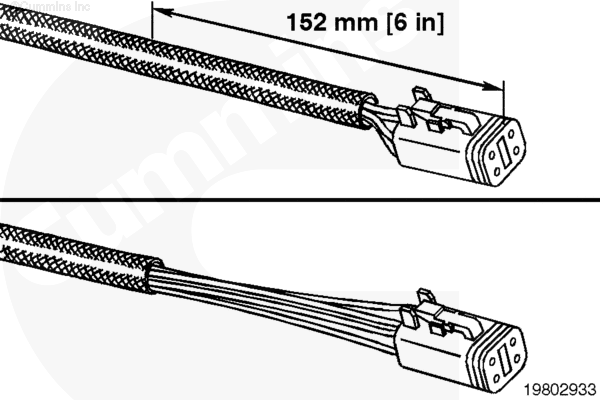

Отмерьте расстояние 152 мм [6 дюймов] от торца разъема. Снимите защитную крышку жгута проводов.







Перед обрезанием проводов разметьте их и нанесите на них метки.

Используйте обжимные щипцы, номер по каталогу 3822930.

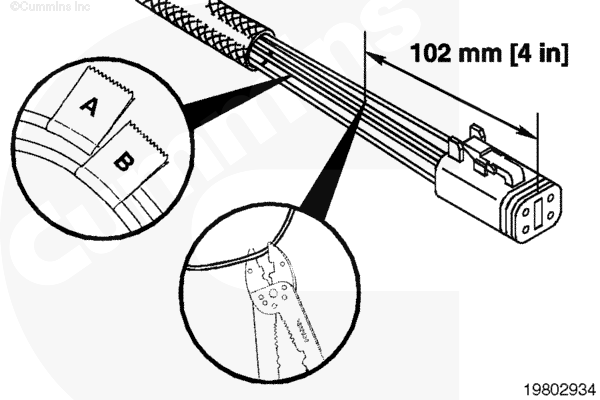

Обрежьте провод A на расстоянии 102 мм [4 дюйма] от торца разъема.

Обрежьте провод B на расстоянии 102 мм [4 дюйма] от торца разъема.

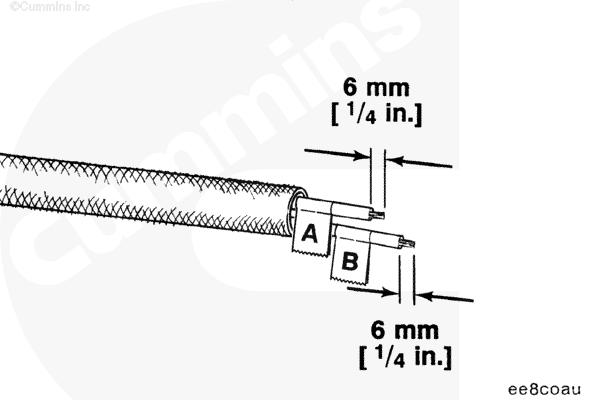

Для снятия 6 мм [1/4 дюйма] изоляции с обоих проводов используйте обжимные щипцы, номер по каталогу 3822930.

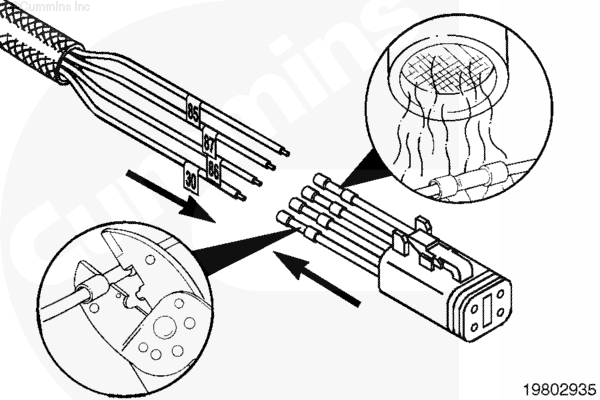

Установите ремонтные провода с наконечниками и обожмите наконечники при помощи обжимных щипцов, номер по каталогу 3822930.

Для нагревания термоусадочной трубки используйте технический фен, номер по каталогу 3822860. Произойдет усадка трубки, и соединение станет водонепроницаемым.

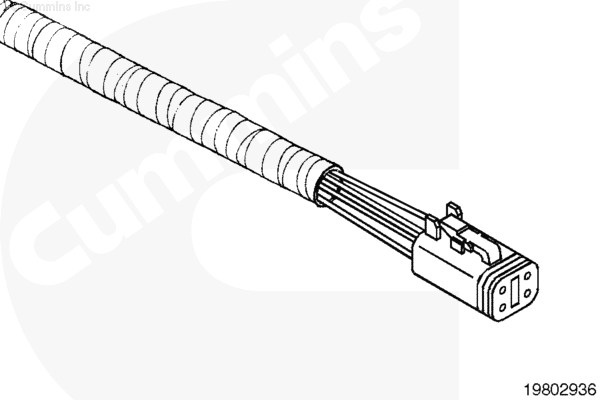

По окончании ремонта оберните провода изоляционной лентой для дополнительной защиты.
