Раздел 8 - Система охлаждения - Группа 08


008-005   Перепускной трубопровод системы охлаждения



Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Исключите доступ к ней детей и домашних животных. Если она не предназначена для повторного использования, отправьте её на утилизацию в соответствии с местным природоохранным законодательством.
 ПРЕДУПРЕЖДЕНИЕ

Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.
  • Отключите аккумуляторные батареи. См. Руководство по ремонту комплектного оборудования.
  • Слейте охлаждающую жидкость. См. Процедуру 008-018 в Разделе 8.






Снятие

ПРИМЕЧАНИЕ: Из соображений наглядности вакуумный насос на рисунке не показан.

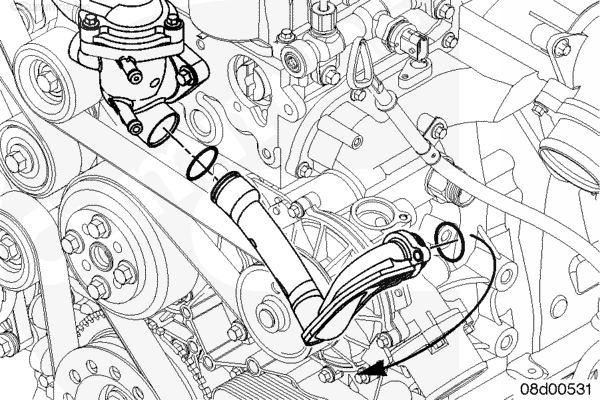

Снимите болт, прикрепляющий перепускной трубопровод системы охлаждения к штуцеру входного водяного патрубка.

Потянув вверх, снимите перепускной трубопровод системы охлаждения с штуцера входного водяного патрубка.





Для снятия перепускного трубопровода системы охлаждения с корпуса термостата поворачивайте шланг вокруг его оси, одновременно вытягивая его из корпуса.

ПРИМЕЧАНИЕ: На перепускном трубопроводе системы охлаждения установлены уплотнительные кольца. Вращение перепускного трубопровода облегчает его снятия с соединителей.

Отправьте уплотнительные кольца на утилизацию.








Очистка и проверка возможности повторного использования

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

Очистите детали мыльной водой.

Просушите сжатым воздухом.

Очистите канавку под уплотнительное кольцо.

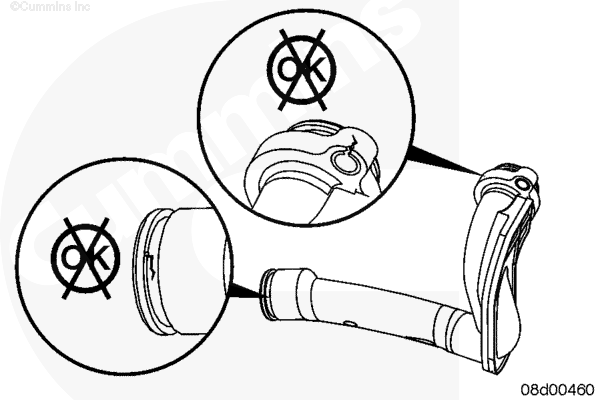

Проверьте перепускной трубопровод на отсутствие трещин и повреждений в месте его закрепления болтом, а также повреждений канавок под уплотнительные кольца.

При обнаружении повреждений в этих местах перепускной трубопровод системы охлаждения следует заменить.










Установка

Установите новое уплотнительное кольцо на каждый конец перепускного трубопровода системы охлаждения.

Смажьте уплотнительное кольцо силиконовой смазкой на водной основе во избежание повреждений во время сборки.

Медленно вращая, вставьте конец перепускного трубопровода системы охлаждения без деталей крепления в отверстие, предусмотренное в корпусе термостата.





Совместите перепускной трубопровод системы охлаждения с отверстием входного водяного патрубка и, приложив необходимое усилие, вставьте трубопровод в отверстие.

ПРИМЕЧАНИЕ: Если трубопровод и уплотнительное кольцо не совместить должным образом, уплотнительное кольцо будет повреждено, что приведет к утечке.

Вставьте болт для закрепления перепускного трубопровода системы охлаждения.

Момент затяжки:  7  n.m  [62 in-lb]









Завершающие операции

  • Залейте охлаждающую жидкость в двигатель. См. Процедуру 008-018 в Разделе 8.
  • Подключите аккумуляторные батареи. См. Руководство по ремонту комплектного оборудования.
  • Запустите двигатель и убедитесь в отсутствии утечек.








(C) © 2000-2010  Cummins Inc.  С сохранением всех прав.
