Раздел DS - Разборка двигателя - Группа 00


008-002   Приводной ремень вентилятора системы охлаждения



Снятие

 ВНИМАНИЕ

Натяжное устройство находится под воздействием пружины, его необходимо отвести в сторону от ремня. Смещение натяжного устройства в неправильном направлении может повредить его.

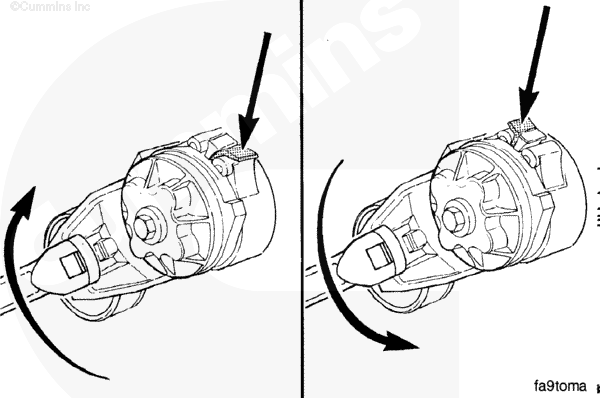

Натяжное устройство отводится в сторону так, чтобы язычок пружины загибался на корпус механизма.

Для ослабления натяжения ремня поверните натяжное устройство, отпуская пружину.



 ВНИМАНИЕ

Излишнее усилие при повороте натяжного устройства в направлении ослабления пружины или до упора, когда пружина уже полностью ослаблена, может привести к поломке его рычага.

ПРИМЕЧАНИЕ: Перед снятием приводного ремня составьте схему его прокладки. Это поможет правильно проложить приводной ремень вентилятора системы охлаждения при его установке.

ПРИМЕЧАНИЕ: Расположение натяжного механизма может изменяться в зависимости от компоновки передних вспомогательных агрегатов двигателя.

Поверните натяжной механизм в сторону язычка пружины, чтобы снять ремень.

Снимите ремень.
