Раздел 19. Электронная система управления двигателем. Группа 19


019-117   Исполнительный клапан топливного насоса



Подготовительные операции

 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.
  • Очистите паром топливный насос и поверхности вокруг него.
  • Просушите сжатым воздухом.
  • Отсоедините разъем жгута исполнительного клапана топливного насоса.






Начальная проверка

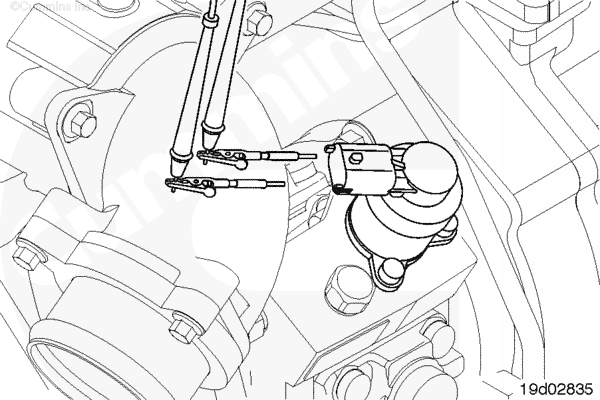

Измерьте сопротивление исполнительного клапана топливного насоса.

Максимальное сопротивление - 5 Ом.








Снятие

Снимите болты и исполнительное устройство топливного насоса.








Установка

 ВНИМАНИЕ

Между первым и вторым проходом при затяжке болтов должно пройти не более 2 минут — иначе момент затяжки болтов не будет сохранён. Это может привести к утечкам или повреждению двигателя.

Смажьте уплотнительное кольцо чистым маслом перед установкой.

Полностью вставьте исполнительный клапан в корпус топливного насоса. Воздействуйте при этом на клапан легким вращательным движением. Выполните эту операцию до установки болтов.

ПРИМЕЧАНИЕ: Полная установка исполнительного клапана топливного насоса перед установкой болтов снижает риск создания боковой нагрузки на плунжер, которая приводит к сокращению срока службы детали.

ПРИМЕЧАНИЕ: Перед затяжкой болтов убедитесь в том, что фланец исполнительного клапана установлен вровень с опорной поверхностью топливного насоса.

Установите и затяните болты.

Torque Value:
  1. 3 n.m    [27 in-lb]
  2. 6.5 n.m    [58 in-lb]









Завершающие операции

  • Подсоедините разъем жгута исполнительного клапана топливного насоса.
  • Запустите двигатель и убедитесь в отсутствии утечек.
