Подающие топливопроводы

Отметьте места установки всех прижимных хомутов и прокладку подающих топливопроводов так, чтобы гарантированно установить их на свои места при сборке.

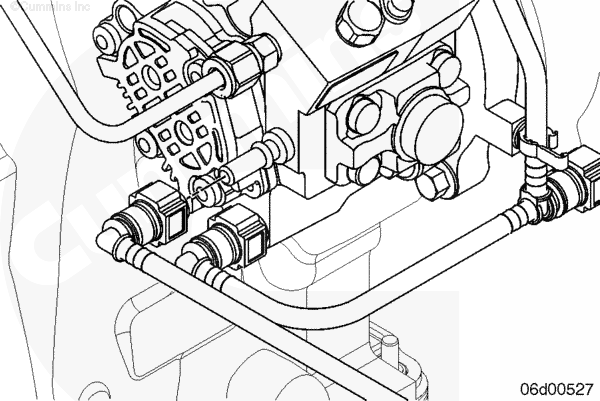

Снимите подающий топливопровод, соединяющий насос высокого давления с корпусом топливного фильтра. См. Руководство по ремонту комплектного оборудования.

ПРИМЕЧАНИЕ: Топливный фильтр устанавливается вне двигателя.

Отсоедините кронштейн топливопровода от впускного коллектора.

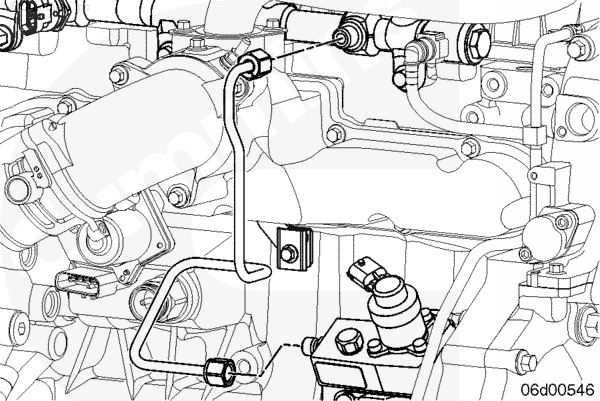

Отсоедините топливопровод, соединяющий насос высокого давления и общий топливопровод высокого давления.
