Код калибровки контроллера впрыска жидкости для системы очистки отработавших газов

ПРИМЕЧАНИЕ: Не все установки оборудованы контроллером впрыска жидкости для систем очистки отработавших газов. Для получения дополнительной информации см. указанные ниже процедуры.

• Для двигателей ISF2.8 CM2220, ISF2.8 CM2220 EC, ISF2.8 CM2220 AN, ISF2.8 CM2220 IAN см. Процедуру 011-999 в Разделе F Руководства по ремонту, Бюллетень 4022178.
• Для двигателей ISF3.8 CM2220, ISF3.8 CM2220 AN и ISF3.8 CM2220 IAN см. Процедуру 011-999 в Разделе F Руководства по ремонту, Бюллетень 4021704.

Калибровки контроллера впрыска жидкости для системы очистки отработавших газов могут быть выполнены с помощью диагностического комплекта INSITE™.

Диагностический комплект INSITE™ подсоединяется к контроллеру впрыска жидкости для системы очистки отработавших газов через электронный модуль управления двигателем (ECM) с использованием канала связи J1939.

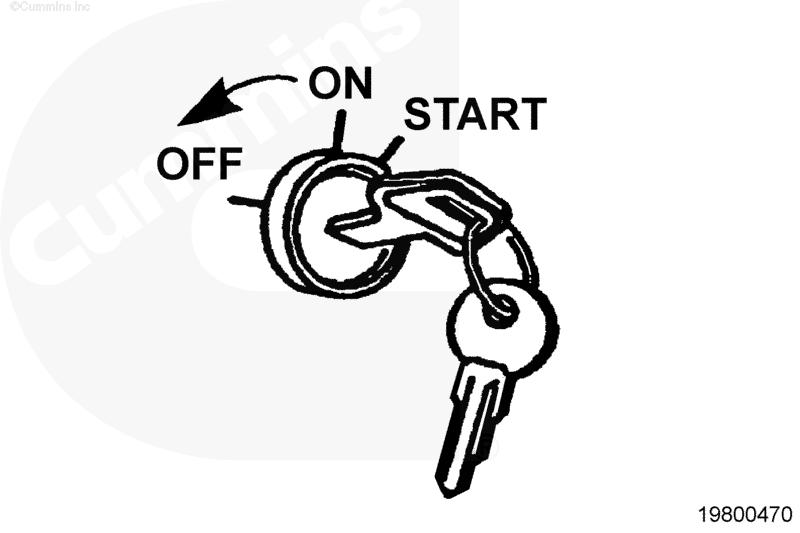

Для выполнения процесса калибровки модуля ECM пусковой включатель должен находиться в положении ВКЛ. Всегда следуйте инструкциям, приводимым на экранах диагностического комплекта.

ПРИМЕЧАНИЕ: Если диагностический комплект не поддерживает связь, когда пусковой включатель находится в положении ВКЛ., поверните пусковой включатель в положение ВЫКЛ., затем в положение ВКЛ. и повторите попытку.

Для соединения компьютера и адаптера INLINE™ 5 используйте USB-кабель.

Подключите диагностический комплект INSITE™ к разъему канала связи J1939, расположенному на двигателе или в кабине автомобиля.

ПРИМЕЧАНИЕ: Хотя для калибровки может быть использован разъем под диагностический комплект, расположенный как на двигателе, так и в кабине автомобиля, фирма Cummins рекомендует там, где это возможно, использовать разъем, установленный на двигателе.

Подробные сведения о процедурах калибровки модуля ECM см. в разделе "Справки" диагностического комплекта INSITE™.

ПРИМЕЧАНИЕ: Появление кода неисправности 3597 в ходе калибровки контроллера впрыска жидкости для системы очистки отработавших газов считается нормой. Код неисправности активен во время загрузки и перестает быть активным после завершения загрузки.

ПРИМЕЧАНИЕ: Используйте диагностический комплект INSITE™ для удаления всех пассивных кодов неисправностей.

ПРИМЕЧАНИЕ: В случае, если контроллер впрыска жидкости для системы очистки отработавших газов подлежит замене, калибровка нового контроллера не требуется. Калибровка контроллеров впрыска жидкости для системы очистки отработавших газов производится изготовителем.
