Раздел АS - Сборка двигателя - Группа 00


001-016   Коленчатый вал



Установка

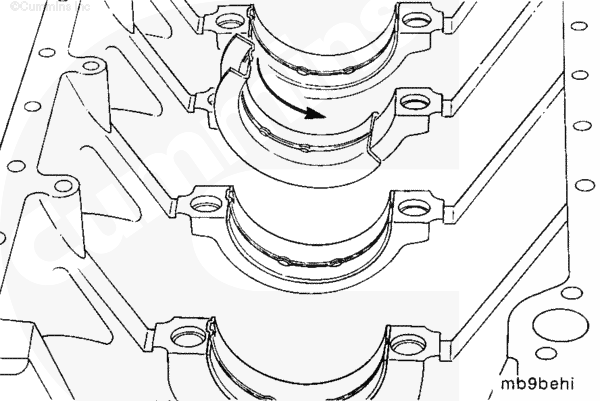

Убедившись в отсутствии на обратной стороне верхних вкладышей коренных подшипников грязи и посторонних частиц, вставьте их в блок цилиндров.

Обязательно совместите выступы на вкладышах с выступами на постелях коренных подшипников.

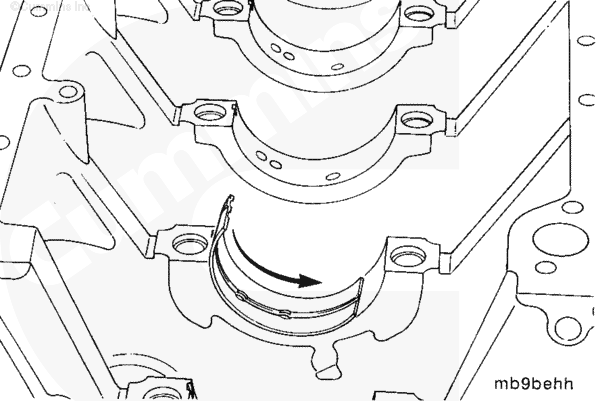

Установите вкладыш упорного подшипника коленчатого вала по месту коренного подшипника № 4.

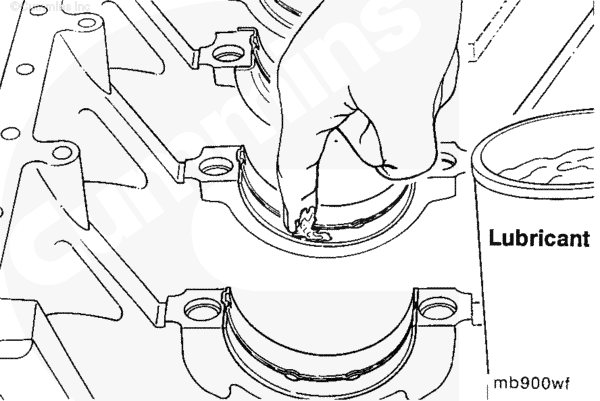

Нанесите масло для сборочных работ (номер по каталогу 3163087) на поверхности коренных подшипников и упорного подшипника со стороны коленчатого вала.



Убедитесь в наличии направляющих втулок в крышках коренных подшипников.



 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла превышает 23 кг (50 фунтов). Во избежание получения травм при подъёме узла используйте подъёмник или воспользуйтесь посторонней помощью.
 ВНИМАНИЕ

Осторожно установите коленчатый вал, не допуская повреждения коренных подшипников и шеек. Повреждение коленчатого вала сократит срок службы двигателя.

Установите коленчатый вал.



 ВНИМАНИЕ

Не смазывайте обратную сторону вкладыша, обращенную к крышке коренного подшипника.

Убедившись в отсутствии на обратной стороне нижних вкладышей коренных подшипников грязи и посторонних частиц, вставьте их в крышки коренных подшипников.

Обязательно совместите выступы на вкладышах с выступами на крышках коренных подшипников.

Нанесите масло для сборочных работ (номер по каталогу 3163087) на поверхности коренных подшипников и упорного подшипника со стороны коленчатого вала.





Убедитесь в том, что на поверхностях крышек коренных подшипников между крышкой и блоком цилиндров нет грязи и посторонних частиц.



На крышки коренных подшипников имеются номера, соответствующие местам их установки, которые были нанесены во время снятия. Нумерация начинается от передней части блока цилиндров.

ПРИМЕЧАНИЕ: Крышки должны быть установлены так, чтобы номера на них соответствовали номерам постелей подшипников в блоке цилиндров. Выступы в постели и крышке коренного подшипника должны быть с одной и той же стороны.

Установите крышки коренных подшипников. Обязательно совместите направляющие втулки на крышке коренного подшипника с соответствующими отверстиями в блоке цилиндров.

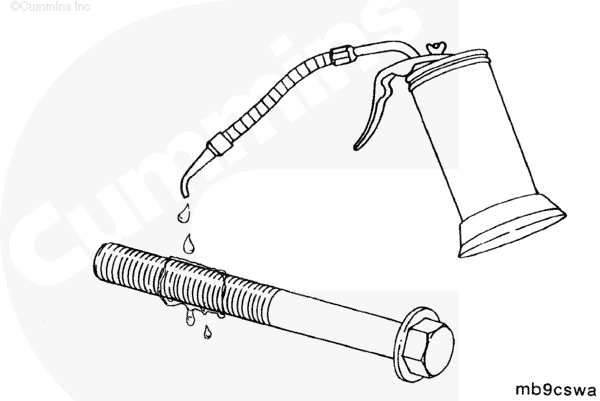

Смажьте резьбу и нижнюю часть головок болтов крышек коренных подшипников чистым моторным маслом.

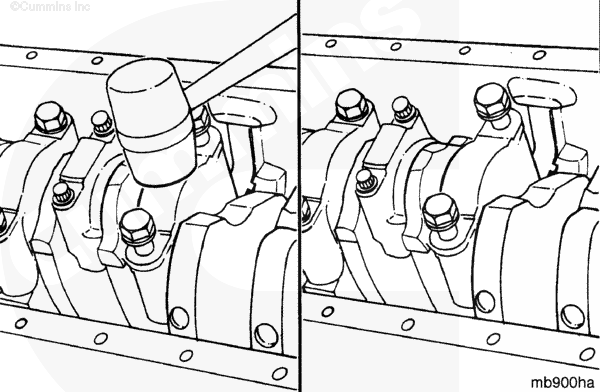

Установите крышку коренного подшипника на место, аккуратно постукивая по ней киянкой с пластмассовой или резиновой головкой.

Когда крышка встанет на место, установите ее болты и затяните их.

Момент затяжки:  50  n.m  [37 ft-lb]

Пока не затягивайте болты с окончательным моментом затяжки. Это следует сделать после установки всех крышек коренных подшипников.

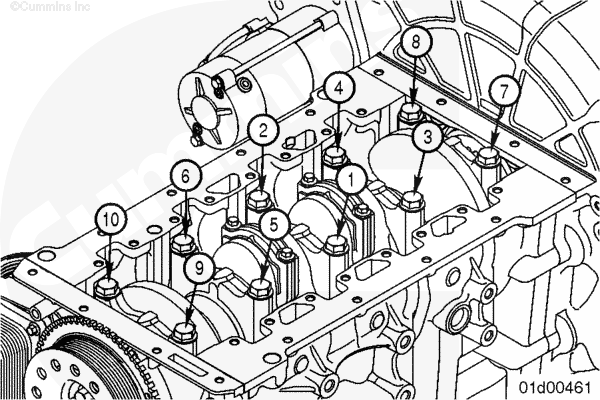

Равномерно затяните болты в указанной на рисунке последовательности. Выполните каждую операцию со всеми болтами перед переходом к следующей операции.

Torque Value:
  1. 50 n.m    [37 ft-lb]
  2. 80 n.m    [59 ft-lb]
  3. Поверните на 90 градусов.

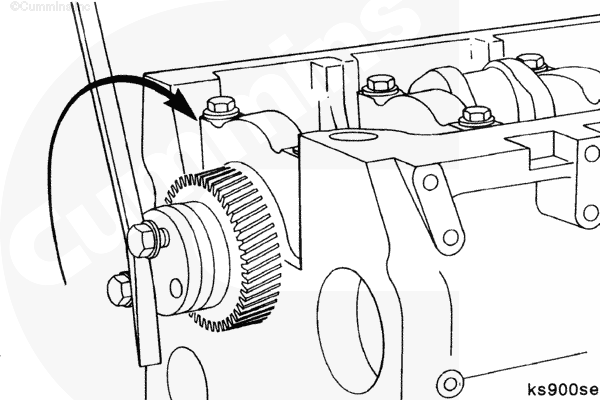

Коленчатый вал должен вращаться свободно после установки крышек коренных подшипников.

Если коленчатый вал не вращается свободно:

  • Проверьте, не задевает ли коленчатый вал за один из шатунов.
  • Проверьте правильность установки крышек коренных подшипников.
  • Проверьте отсутствие повреждений направляющих втулок или опорных поверхностей крышек коренных подшипников во время установки.
  • Проверьте правильность установки вкладышей коренных подшипников.

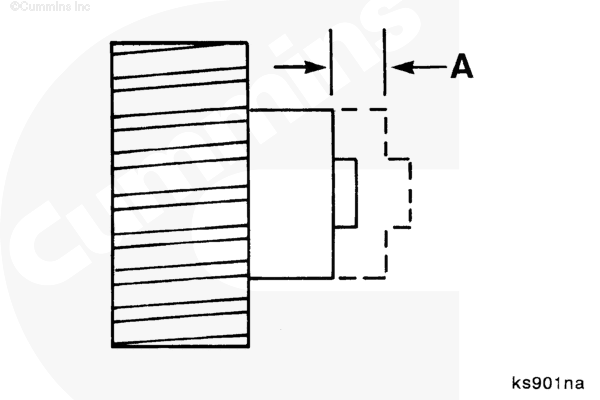

ПРИМЕЧАНИЕ: Осевой люфт определяется размером упорного подшипника и шейки коленчатого вала.

Измерьте осевой люфт коленчатого вала с помощью циферблатного индикатора (номер по каталогу 3824564) и магнитного основания (номер по каталогу 3377399).

Осевой люфт коленчатого вала

mm in
0.023 МИН 0.0009
0.365 МАКС 0.0144

Если осевой люфт коленчатого вала не соответствует норме:

  • Если осевой люфт коленчатого вала ниже нормы, проверьте отсутствие препятствий, ограничивающих его перемещение (масляный насос, шатун и пр.).
  • Если осевой люфт коленчатого вала выше нормы, проверьте поверхность упорного подшипника коленчатого вала. Кроме того, проверьте правильность установки упорного подшипника.
