Раздел 1 - Блок цилиндров - Группа 01


001-043   Поршень



Подготовительные операции








Очистка и проверка возможности повторного использования
 ВНИМАНИЕ

Не используйте для очистки поршней дробеструйную обработку. Поршень может быть поврежден частицами дроби, застрявшими в алюминии.
 ВНИМАНИЕ

Не опускайте поршни для очитки в емкость с кислотой. Это может привести к их повреждению.

ПРИМЕЧАНИЕ: Отмачивание поршней в течение ночи обычно приводит к отслаиванию нагара.

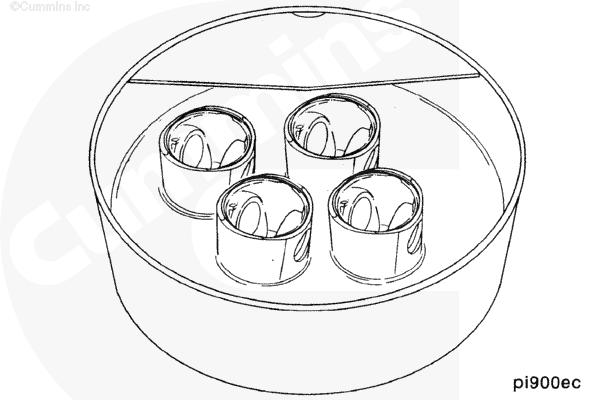

Положите поршни отмачиваться в ванну для холодной очистки деталей.



 ВНИМАНИЕ

Не используйте металлическую щетку. Она повредит канавки для поршневых колец.

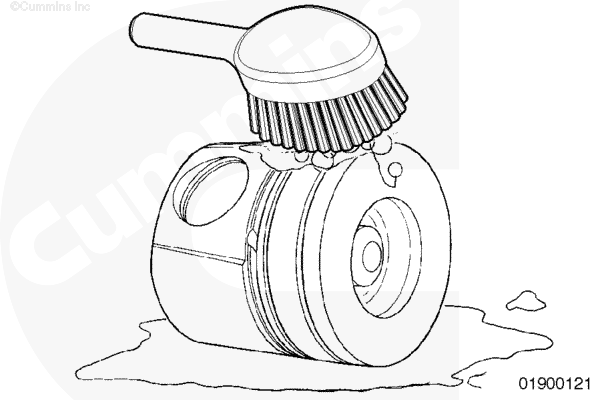

Промойте поршни в концентрированном растворе стирального порошка в горячей воде.



 ВНИМАНИЕ

Не пользуйтесь приспособлением для очистки канавок под поршневые кольца, чтобы не нанести царапин в местах контакта кольца с канавкой.

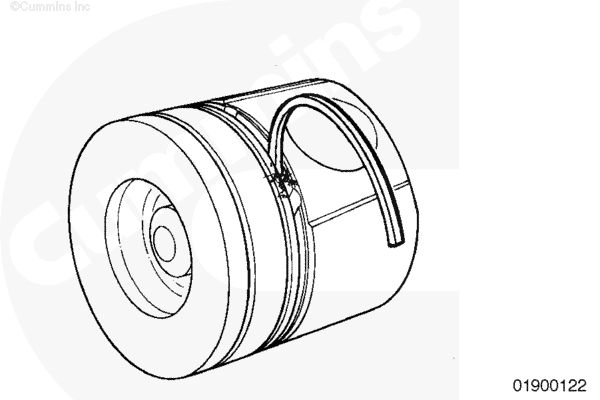

Удалите остатки отложений из канавок тупым концом сломанного кольца.



 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.
 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.
 ВНИМАНИЕ

Не опускайте поршни и шатуны для очистки в емкость с кислотой. Это может привести к повреждению поршней и шатунов.

Еще раз промойте поршни в растворе чистящего средства или в растворителе.

Ополосните поршни в чистой горячей воде.

Просушите поршень сжатым воздухом.



В некоторых поршнях есть масляный канал внутри головки поршня, предназначенный для ее охлаждения. Он должен быть чистым и не содержать инородных частиц.

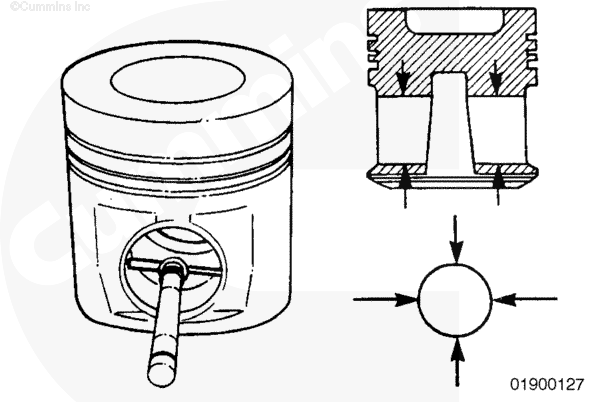

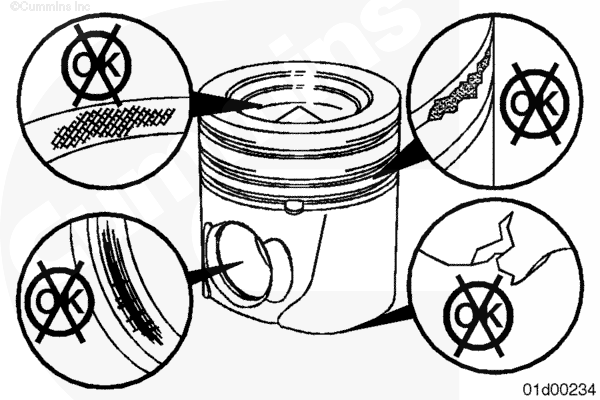

Проверьте отсутствие износа или повреждений юбки, отверстия под палец, головки и канавок для поршневых колец.

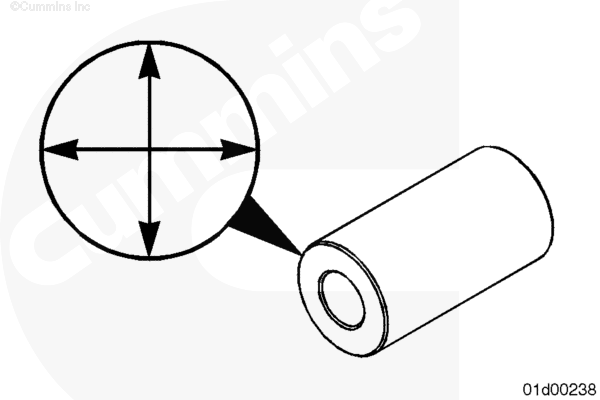

Проверьте поршневой палец на отсутствие повреждений и износа.






Измерение

ПРИМЕЧАНИЕ: Для обеспечения необходимой точности указанные ниже измерения должны выполняться, когда детали имеют комнатную температуру, 20°C (68°F).

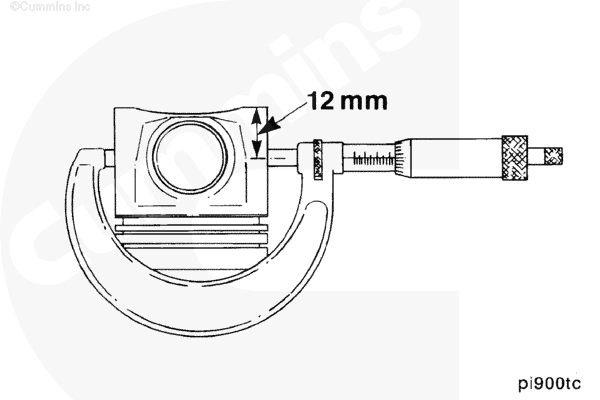

Измерьте диаметр юбки поршня на расстоянии 12 мм (0,5 дюйма) от его нижней кромки.

Нормативный диаметр юбки поршня

mm in
93.901 МИН 3.6969
93.919 МАКС 3.6976

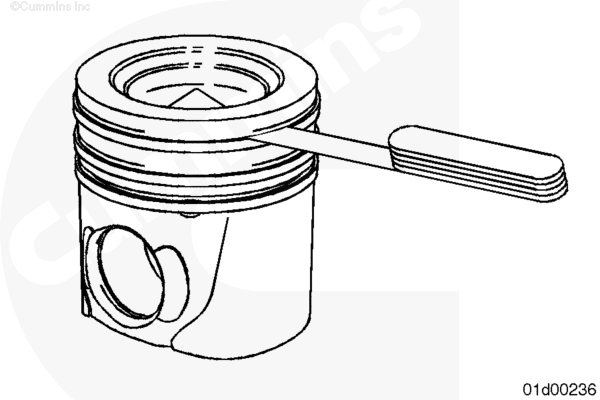

Измерьте зазор между канавкой и поршневым кольцом. Используйте новое поршневое кольцо для измерения зазора в канавке.

Зазор между канавкой и поршневым кольцом

mm in
Второе компрессионное кольцо 0.05 МИН 0.0020
  0.10 МАКС 0.0039
Маслосъемное кольцо 0.04 МИН 0.0016
  0.09 МАКС 0.0035

ПРИМЕЧАНИЕ: Зазор в канавке верхнего компрессионного кольца не измеряется в силу конструкции этого кольца. не позволяет выполнить это точно обычным щупом.



Измерьте отверстие под поршневой палец.

Отверстие под поршневой палец

mm in
32.002 МИН 1.2599
32.006 МАКС 1.2601




Измерьте диаметр поршневого пальца.

Диаметр поршневого пальца

mm in
31.996 МИН 1.2597
32.000 МАКС 1.2598







Завершающие операции
