002-001 Крейцкопф

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Снимите магистрали подачи топлива к форсункам. См. Процедуру 006-051 в Разделе 6.
Снимите трубопровод слива топлива из форсунок. См. Процедуру 006-013 в Разделе 6.
Снимите топливные форсунки. См. Процедуру 006-026 в Разделе 6.
Снимите шланг сапуна картера двигателя. См. Процедуру 003-024 в Разделе 3.
Снимите крышку коромысел. См. Процедуру 003-011 в Разделе 3.
Снимите коромысло. См. Процедуру 003-008 в Разделе 3.

Снятие

ПРИМЕЧАНИЕ: Отметьте положение и ориентацию крейцкопфов. При повторном использовании крейцкопфов обязательно установите их на свои первоначальные места с учетом их исходной ориентации.

Снимите крейцкопфы.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

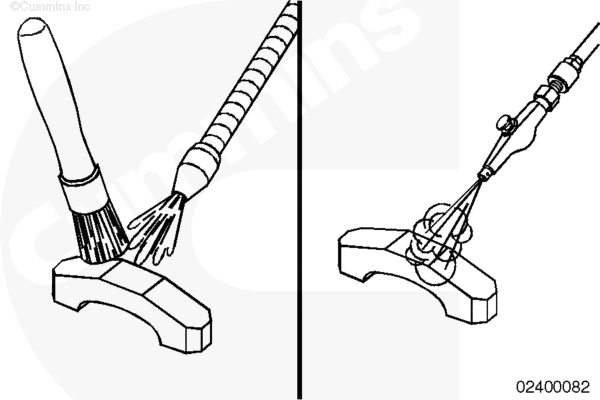

Очистите крейцкопфы растворителем. Просушите сжатым воздухом.

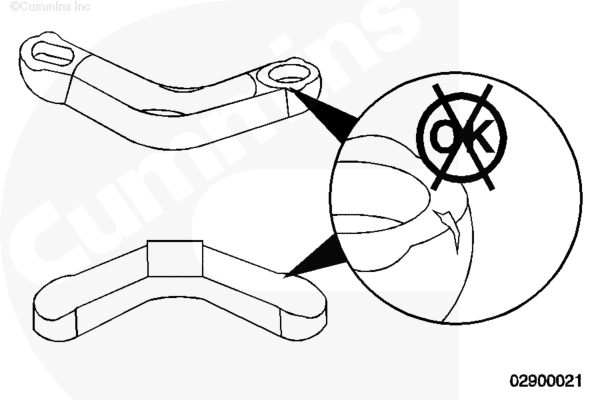

Проверьте крейцкопфы на отсутствие трещин и/или следов повышенного износа в местах контакта с коромыслом и штоком клапана.

Проверьте контактные поверхности на отсутствие трещин и других повреждений.

Замените крейцкопфы при обнаружении любых повреждений.

Установка

ПРИМЕЧАНИЕ: В крейцкопфе есть круглое и овальное отверстия. При установке новых крейцкопфов не требуется размещать отверстия в определенном положении. При повторном использовании крейцкопфов сохраните их первоначальное положение и ориентацию.

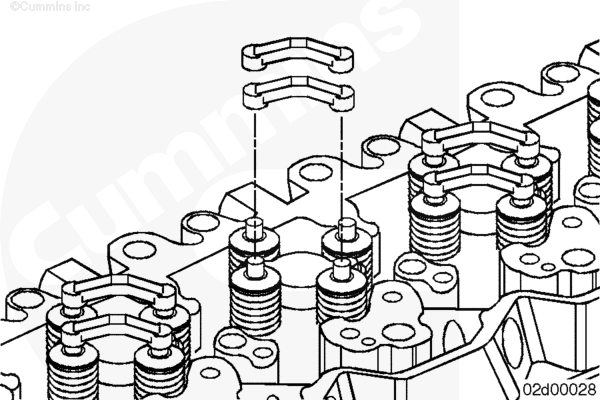

Установите крейцкопфы на стержни клапанов.

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите крышку коромысел. См. Процедуру 003-008 в Разделе 3.
Установите прокладку и крышку коромысел. См. Процедуру 003-011 в Разделе 3.
Установите трубку сапуна картера. См. Процедуру 003-024 в Разделе 3.
Установите топливные форсунки. См. Процедуру 006-026 в Разделе 6.
Установите топливопроводы слива топлива из форсунок. См. Процедуру 006-013 в Разделе 6.
Установите магистрали подачи топлива к форсункам. См. Процедуру 006-051 в Разделе 6.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.

Last Modified: 31-март-2011
