002-037 Натяжное устройство цепи привода верхнего распределительного вала

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.

Снятие

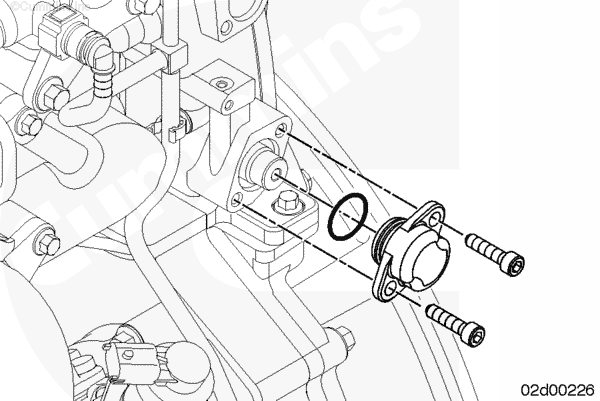

Снимите болты, которые удерживают крышку натяжного устройства и снимите крышку.

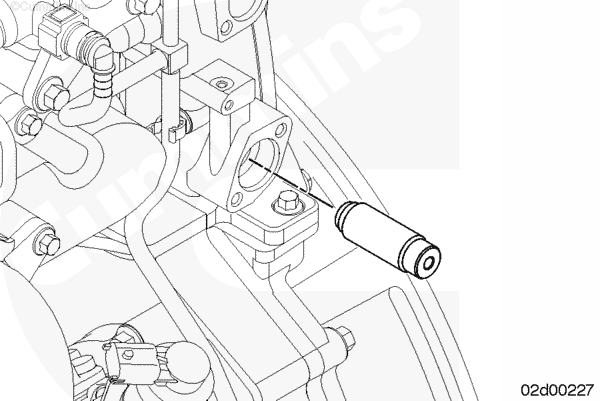

Снимите натяжное устройство.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

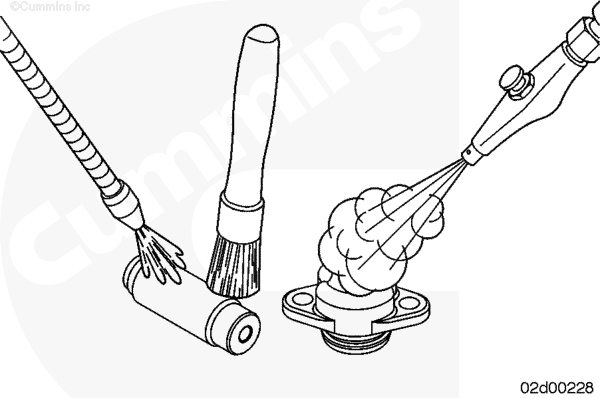

Очистите натяжное устройство и его крышку с помощью растворителя.

Просушите сжатым воздухом.

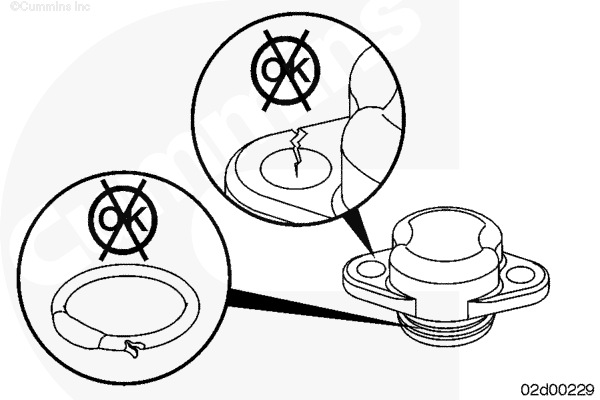

Проверьте крышку на отсутствие трещин и чрезмерного износа.

Обязательно проверьте уплотнительное кольцо на отсутствие трещин, разрывов или хрупких мест.

При обнаружении повреждений замените крышку.

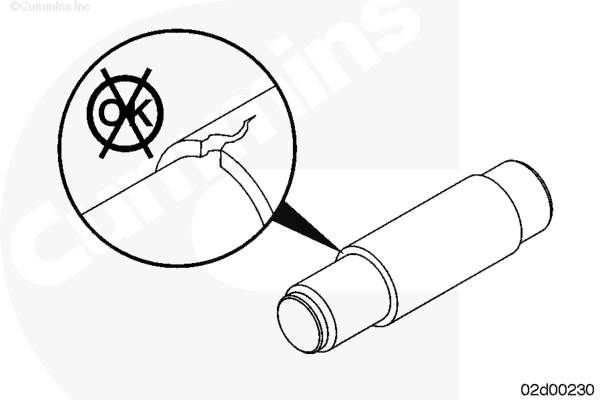

Проверьте натяжное устройство на отсутствие трещин с открытого конца наружного цилиндра и/или чрезмерного износа.

Используйте устройство для проверки натяжения пружины (номер по каталогу 3375182) для сжатия натяжного устройства.

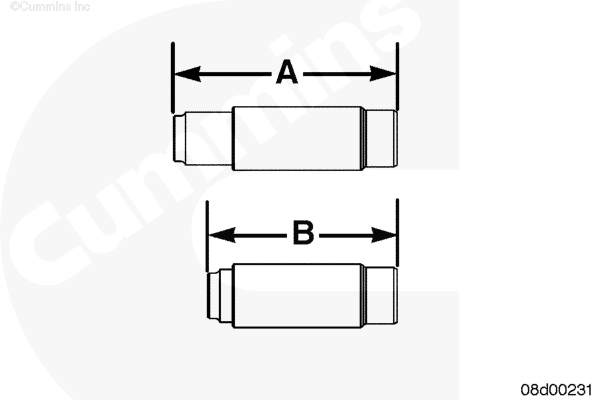

Ниже приводятся диапазоны значений натяжения:

Усилие 53 - 68 Н [12 - 15 фунтов] сжимает натяжное устройство до 60 мм [2,4 дюйма]

Усилие 84 - 100 Н [19 - 22 фунтов] сжимает натяжное устройство до 50 мм [2,0 дюйма]

Замените натяжное устройство при обнаружении повреждений.

ПРИМЕЧАНИЕ: В натяжном устройстве может оставаться масло после работы. Масло препятствует сжатию натяжного устройства. В этом случае, прежде чем проверять натяжное устройство с помощью устройства для проверки натяжения пружины, прижмите обратный клапан к натяжному устройству с помощью соответствующего приспособления, одновременно сжимая рукой для создания канала отвода масла.

Установка

Установите натяжное устройство в отверстие корпуса звездочки цепной передачи. Убедитесь, что сторона обратного клапана обращена наружу, в сторону крышки.

Установите крышку и затяните болты парами, попеременно. Момент затяжки: 10 n.m [89 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.
