002-038 Цепь привода верхнего распределительного вала

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Снимите натяжное устройство цепи привода верхнего распределительного вала. См. Процедуру 002-037 в Разделе 2.
Снимите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
Снимите вакуумный насос. См. Процедуру 020-117 в Разделе 20.
Снимите кольцо синхронизации частоты вращения верхнего распределительного вала. См. Процедуру 002-034 в Разделе 2.
Снимите поддон картера. См. Процедуру 007-025 в Разделе 7.
Снимите маховик. См. Процедуру 016-005 в Разделе 16.
Снимите картер маховика. См. Процедуру 016-006 в Разделе 16.
Снимите направляющие цепи привода верхнего распределительного вала. См. Процедуру 001-109 в Разделе 1.
Отверните болты крепления корпуса звездочки, но не снимайте их. См. Процедуру 002-036 в Разделе 2.

ПРИМЕЧАНИЕ: Если контакт между корпусом звездочки и картером маховика был нарушен, то для восстановления надежного уплотнения между ними следует ослабить и вновь затянуть корпус звездочки.

Снятие

Снимите звездочку и цепь привода верхнего распределительного вала.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

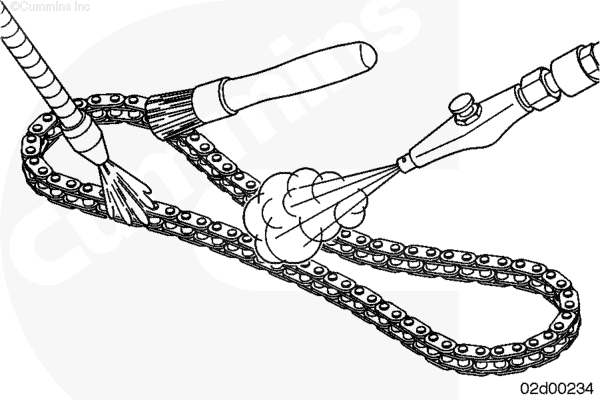

Очистите цепь с помощью растворителя.

Просушите сжатым воздухом.

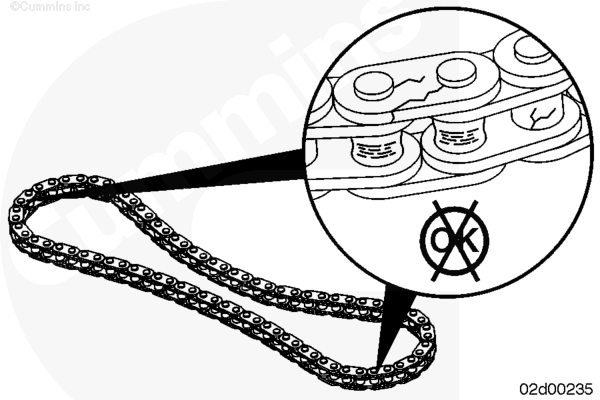

Проверьте цепь на отсутствие трещин или чрезмерного износа.

Проверьте отсутствие участков неравномерного износа.

Замените цепь при обнаружении повреждений.

Установка

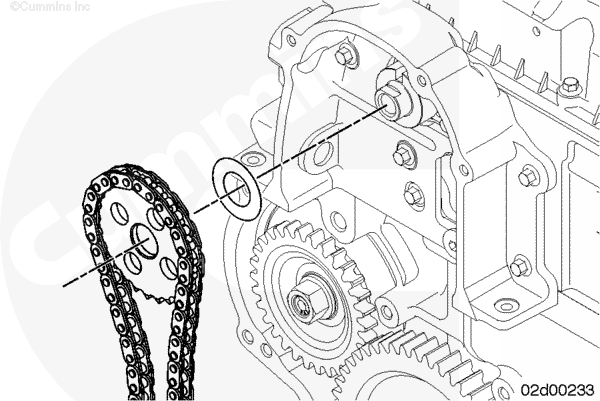

Установите звездочку и цепь привода верхнего распределительного вала.

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите картер маховика. См. Процедуру 016-006 в Разделе 16.
Затяните болты корпуса звездочки. См. Процедуру 002-036 в Разделе 2.
Установите кольцо синхронизации частоты вращения верхнего распределительного вала. См. Процедуру 002-034 в Разделе 2.
Установите натяжное устройство цепи привода верхнего распределительного вала. См. Процедуру 002-037 в Разделе 2.
Установите крышку корпуса звездочки верхнего распределительного вала См. Процедуру 002-035 в Разделе 2.
Установите поддон картера двигателя. См. Процедуру 007-025 в Разделе 7.
Установите маховик. См. Процедуру 016-005 в Разделе 16.
Установите направляющие цепи привода верхнего распределительного вала. См. Процедуру 001-109 в Разделе 1.
Установите вакуумный насос. См. Процедуру 020-117 в Разделе 20.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии утечек.
