Раздел 6 - Форсунки и топливопроводы - Группа 06


006-013   Сливные топливопроводы



Общие сведения
 ВНИМАНИЕ

При отсоединении или снятии топливопроводов, замене фильтров или заполнении топливной системы не допускайте попадания в трюм топлива Не роняйте и не бросайте фильтрующие элементы в трюм. Обязательно утилизируйте топливо и топливные фильтры в соответствии с местными природоохранными нормами.
 ВНИМАНИЕ

Обязательно откройте краны на подающих и сливных топливопроводах перед включением стартера. Двигатель может быть поврежден, если во время его запуска клапаны находятся в закрытом положении. Нарушение этого правила также может привести к загрязнению окружающей среды. Используйте следующую процедуру, в которой описан общий порядок очистки. См. Процедуру 005-999 в Разделе F.

Сопротивление сливного топливопровода измеряется у сливного коллектора, расположенного рядом с местом подключения сливной магистрали комплектного оборудования транспортного средства. Его можно найти, пройдя по сливным топливопроводам от места подачи в них топлива (редукционного клапана общего топливопровода высокого давления, сливных штуцеров форсунок или сливного канала насоса высокого давления) до места их подключения к другому узлу.

На сливных топливопроводах используются фитинги двух типов:

  1. Каждая топливная форсунка снабжена самозапирающимся фитингом, который фиксируется съемным пружинным зажимом.
  2. Топливный коллектор, топливный насос и сливной топливопровод комплектного оборудования транспортного средства снабжены фитингом быстроразъемного типа. Они освобождаются путем нажатия на запорные язычки, расположенные с обеих сторон фитинга.

Кроме того, сливные топливопроводы закрепляются зажимами елочного типа.



Рекомендации по работе с быстроразъемным двухкнопочным фитингом:

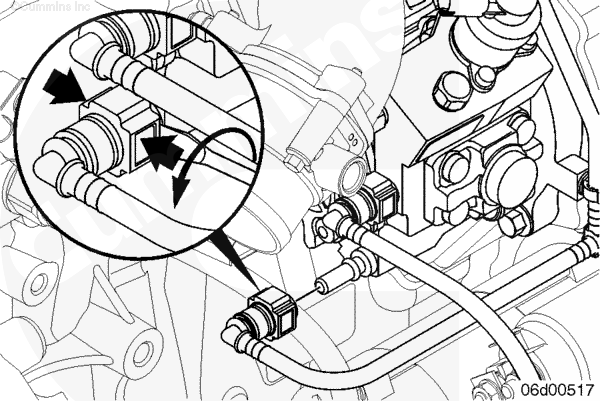

Снимите быстросъемные топливопроводы, нажав на запорные язычки с обеих сторон быстроразъемных фитингов.

Для упрощения снятия можно вставить отвертку между торцом топливопровода и штуцером быстроразъемного фитинга. Нажав на запорные язычки, поверните плоский шлиц отвертки - это поможет снять топливопровод.

Установите топливопровод с быстроразъемным фитингом с двумя язычками на его штуцер так, чтобы послышался щелчок.








Начальная проверка

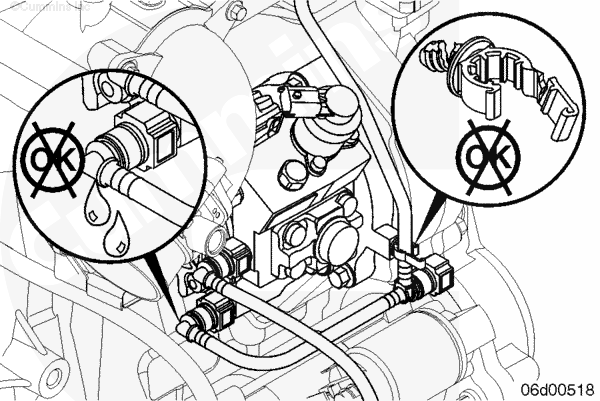

Проверьте сливные магистрали на отсутствие признаков утечек, трещин, потертостей, плохо закрепленных или поврежденных зажимов елочного типа.

ПРИМЕЧАНИЕ: Очистите все фитинги перед разборкой. Попадание грязи может вызвать повреждение топливной системы.

Для снижения опасности загрязнения топливопроводов частицами пыли или масла необходимо как можно тщательней следить за чистотой системы.










Подготовительные операции
 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.









Снятие

ПРИМЕЧАНИЕ: Отметьте места установки всех прижимных хомутов и прокладок сливных топливопроводов так, чтобы гарантированно установить их на свои места при сборке.

Отсоедините сливной топливопровод от сливного топливопровода комплектного оборудования транспортного средства.

Все открытые топливопроводы следует незамедлительно закрыть с помощью защитных крышек.



Отсоедините сливные топливопроводы от всех форсунок, следя за тем, чтобы не ослабить зажимы с пружинным фиксатором.



Отсоедините разъем сливного топливопровода от общего топливопровода высокого давления.



Отсоедините разъем сливного топливопровода от топливного насоса высокого давления.

Осторожно отсоедините сливной топливопровод в местах его крепления зажимами елочного типа.






Проверка возможности повторного использования

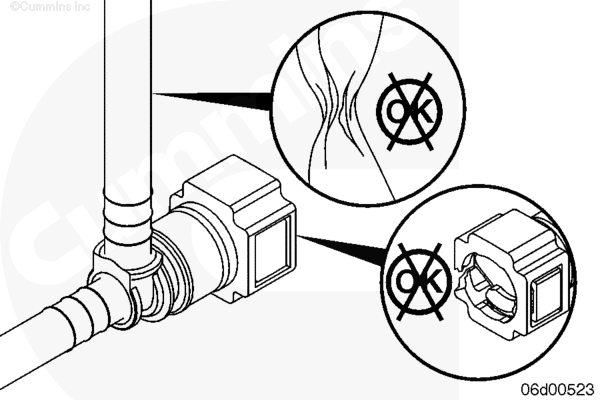

Проверьте сливные топливопроводы на отсутствие засорений или деформаций.

Проверьте фитинги и уплотнительные кольца на отсутствие повреждений.

Замените поврежденные топливопроводы.






Установка

Во время установки все быстроразъемные соединители должны быть надежно зафиксированы.

Во время установки не допускайте сгибания или перекручивания сливных топливопроводов.

Снимите защитные крышки с открытых топливопроводов непосредственно перед установкой разъемов каждого сливного топливопровода.

Установите сливные топливопроводы, проложив их в соответствии с метками, нанесенными при снятии.

Каждый сливной топливопровод должен быть надежно закреплен с помощью зажимов елочного типа.





Устанавливая на каждую форсунку разъем сливного топливопровода, снабжайте его при необходимости новым уплотнителем, следя при этом за тем, чтобы оно плотно прилегало к корпусу форсунки.

Закрепите разъем сливного топливопровода с помощью зажима с пружинным фиксатором. При правильной установке зажима фиксатор должен щелкнуть.

Для проверки надежности установки разъемов слегка подденьте его вверх на каждой форсунке.



Подсоедините разъем сливного топливопровода к общему топливопроводу высокого давления.



ПРИМЕЧАНИЕ: Сливной трубопровод топливного насоса - это нижний из двух одинаковых труб, подсоединяемых к насосу.

Подсоедините сливной топливопровод к топливному насосу высокого давления.

Подсоедините сливной топливопровод к сливному топливопроводу комплектного оборудования транспортного средства.






Завершающие операции
 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.








(C) © 2000-2010  Cummins Inc.  С сохранением всех прав.
