008-089 Шкив вентилятора

Подготовительные операции

Снимите ремень вентилятора системы охлаждения. См. Процедуру 008-002 в Разделе 8.

Снятие

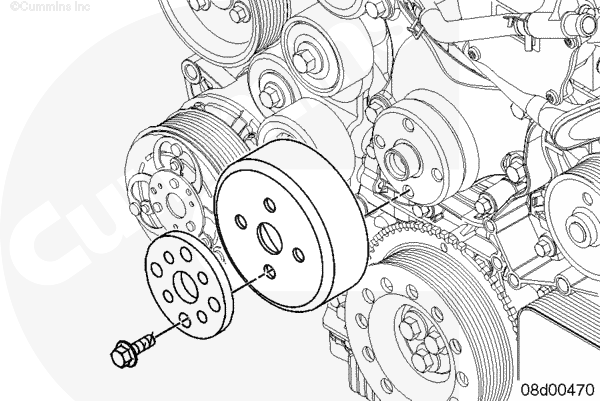

Снимите 4 болта крепления вентилятора и сам вентилятор.

Снимите ремень вентилятора системы охлаждения.

Снимите шкив вентилятора.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

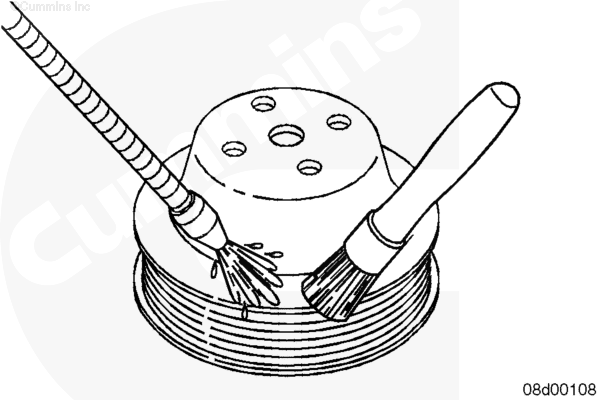

Очистите шкив и распорную втулку вентилятора растворителем и просушите сжатым воздухом.

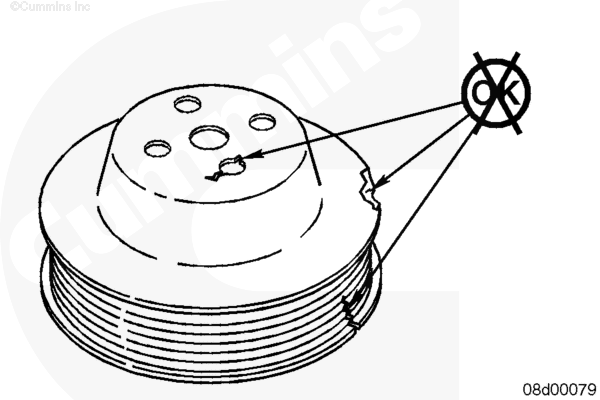

Проверьте шкив вентилятора на отсутствие трещин рядом с отверстиями под болты и повреждений контактной поверхности приводного ремня.

Если обнаружены повреждения шкива, необходимо также проверить ступицу вентилятора.

Установка

Установите шкив вентилятора.

Установите вентилятор системы охлаждения и его ремень.

Установите болты и затяните их в перекрестном порядке.

Момент затяжки: 43 n.m [32 ft-lb]

ПРИМЕЧАНИЕ: При затяжке крепежных болтов придерживайте вентилятор с помощью его приводного ремня. Не удерживайте вентилятор за его лопасти.

Завершающие операции

Запустите двигатель и проверьте исправность его работы.
