008-111 Промежуточный шкив привода вентилятора

Общие сведения

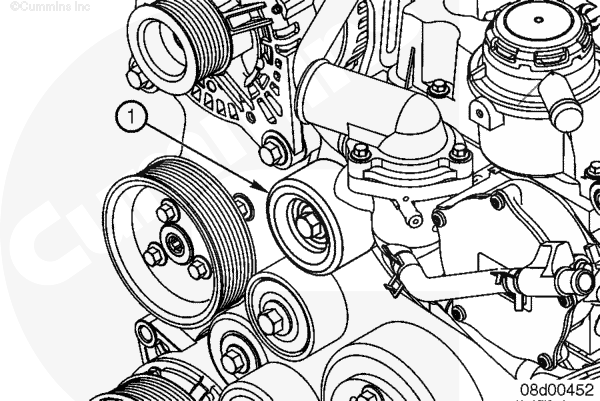

Некоторые приводы передних вспомогательных агрегатов требуют, чтобы промежуточный шкив (1) поддерживал приводной ремень. Положение промежуточного шкива зависит от модели двигателя и конструкции привода передних вспомогательных агрегатов.

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Снимите кожух вентилятора (при необходимости). См. Процедуру 008-038 в Разделе 8.

Снятие

Снимите болт крепления промежуточного шкива.

Снимите промежуточный шкив.

Очистка и проверка возможности повторного использования

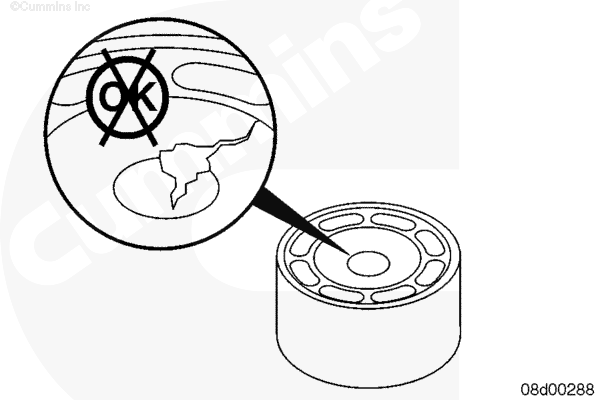

Проверьте промежуточный шкив шкив на отсутствие забоин, трещин и других повреждений.

Вращая промежуточный шкив, проверьте отсутствие заеданий и скрежета.

Замените промежуточный шкив при обнаружении повреждений.

Установка

Установите промежуточный шкив и закрепите его болтом.

Затяните болт крепления промежуточного шкива.

Момент затяжки: 43 n.m [32 in-lb]

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите приводной ремень вентилятора.
Установите кожух вентилятора (если он снимался). См. Процедуру 008-038 в Разделе 8.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
