019-256 Цепь переключателя передаточного числа 2-скоростного моста

Проверка сопротивления

ВНИМАНИЕ

Щупы должны плотно входить в разъем, не раздвигая его контакты, иначе разъем будет поврежден.

При наличии диагностического комплекта INSITE™ используйте его для контроля правильности работы цепи переключателя передаточного числа 2-скоростного моста.

При его отсутствии следуйте порядку диагностики неисправностей, изложенному в данном разделе.

Отсоедините жгут проводов комплектного оборудования от разъема модуля ЕСМ.

Вставьте щуп в контакт сигнальной цепи переключателя передаточного числа 2-скоростного моста в разъеме жгута проводов комплектного оборудования и подключите его к выводу тестера.

Прикоснитесь другим выводом тестера к "массе" блока цилиндров.

Переведите переключатель передаточного числа 2-скоростного моста в положение ВКЛ.

Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута).

Если цепь не замкнута, проверьте провод сигнальной цепи переключателя передаточного числа 2-скоростного моста на отсутствие обрыва. См. Руководство по диагностике неисправностей и ремонту комплектного оборудования.

Если сопротивление соответствует норме, необходимо проверить контакт сигнальной цепи переключателя передаточного числа 2-скоростного моста на отсутствие короткого замыкания на "массу", между контактами и на внешний источник питания.

Проверка отсутствия короткого замыкания на "массу"

Изолируйте цепь переключателя передаточного числа 2-скоростного моста.

Вставьте щуп, соединенный с выводом тестера, в контакт сигнальной цепи переключателя передаточного числа 2-скоростного моста в разъеме жгута проводов комплектного оборудования.

Прикоснитесь другим выводом тестера к "массе" блока цилиндров и измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если цепь не разомкнута, имеется короткое замыкание на "массу" в цепи переключателя передаточного числа 2-скоростного моста (если ранее переключатель был признан исправным).

Отремонтируйте или замените провод, соединенный с контактом сигнальной цепи переключателя передаточного числа 2-скоростного моста, в соответствии с инструкциями изготовителя транспортного средства.

Проверка отсутствия короткого замыкания между контактами

Изолируйте цепь переключателя передаточного числа 2-скоростного моста.

Вставьте подходящий щуп в контакт сигнальной цепи переключателя передаточного числа 2-скоростного моста в разъеме жгута проводов комплектного оборудования.

Вставьте другой подходящий щуп в один из остальных контактом разъема. Подсоедините зажимы к выводам тестера. Измерьте сопротивление.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Снимите щуп и проверьте остальные контакты.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если цепь не разомкнута, имеется короткое замыкание между проводом, соединенным с контактом сигнальной цепи переключателя передаточного числа 2-скоростного моста, и контактом, для которого измеренное сопротивление менее 100 кОм.

Отремонтируйте или замените жгут проводов комплектного оборудования в соответствии с инструкциями изготовителя транспортного средства.

Проверка отсутствия короткого замыкания на внешний источник питания

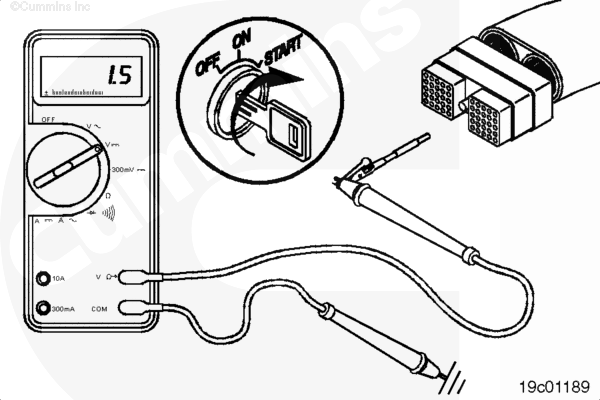

Изолируйте цепь переключателя передаточного числа 2-скоростного моста. Установите пусковой включатель в положение ВКЛ. Настройте тестер на измерение напряжения постоянного тока.

Вставьте щуп, соединенный с положительным (+) выводом тестера, в контакт сигнальной цепи переключателя передаточного числа 2-скоростного моста в разъеме жгута проводов комплектного оборудования.

Отсоедините отрицательный (-) вывод от щупа, прикоснитесь им к "массе" блока цилиндров и измерьте напряжение.

Напряжение должно составлять не более 1,5 В.

ПРИМЕЧАНИЕ: Провод цепи питания в жгуте проводов комплектного оборудования - это любой провод, находящийся под напряжением.

Если напряжение превышает 1,5 В постоянного тока, имеется короткое замыкание между проводом, соединенным с контактом сигнальной цепи переключателя передаточного числа 2-скоростного моста, и проводом в жгуте проводов комплектного оборудования, находящимся под напряжением.

Отремонтируйте или замените жгут проводов комплектного оборудования. См. Процедуру .

Подключите все электроприборы после завершения ремонта.
