FAULT CODE 239

Высокое напряжение в цепи питания датчика C

Overview

CODE

ПРИЧИНА

РЕЗУЛЬТАТ

Код неисправности: 239
PID: S232
SPN: 620
FMI: 3
LAMP: Желтый
SRT:

На линии питания электронного модуля управления (ECM), ведущей к датчику давления/температуры масла, обнаружено высокое напряжение.

Стандартное значение давления/температуры масла, связанное с этим источником питания, +5 В постоянного тока. Защита двигателя по давлению масла отсутствует.

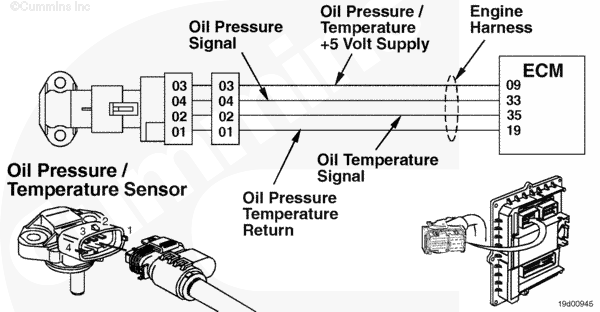

Цепь датчика температуры/давления масла

SMALL | MEDIUM | LARGE

Характеристика цепи

Датчик давления/температуры масла используется электронным модулем управления (ECM) для контроля давления смазочного масла. Модуль ECM контролирует напряжение на сигнальном контакте, преобразуя его в давление.

Местонахождение узла

Датчик температуры/давления масла расположен на блоке цилиндров, ниже выпускного коллектора, вблизи корпуса масляного фильтра.

Практические советы

Если код неисправности 143 или 415 не отображается, то неисправность не связана с системой смазки двигателя.
Диагностический комплект INSITE™ может использоваться для контроля входного напряжения сигнала давления масла в модуле ECM.
Проверьте номер по каталогу установленного датчика давления/температуры масла.
Если активны коды неисправности 239 и 135, то сначала выполните диагностику неисправностей, предусмотренную для кода неисправности 239.

Last Modified: 26-октябрь-2010
