Раздел 19. Электронная система управления двигателем. Группа 19


019-019   Датчик температуры охлаждающей жидкости



Начальная проверка

Прогретый двигатель

Подключите диагностический комплект INSITE™ к каналу связи машины.

Установите пусковой включатель в положение "ВКЛ.".

SMALL | MEDIUM | LARGE

Следите за температурой охлаждающей жидкости с помощью диагностического комплекта INSITE™.

Сравните значение температуры охлаждающей жидкости с показаниями указателя температуры охлаждающей жидкости, расположенного на приборной панели машины.

Если диагностическим комплектом отображается температура охлаждающей жидкости, намного превышающая значение на указателе температуры охлаждающей жидкости, или если температура охлаждающей жидкости, отображаемая диагностическим комплектом, не повышается синхронно со значением на указателе температуры охлаждающей жидкости, то см. блок-схему диагностики неисправностей, соответствующую коду неисправности, в разделе TF.

SMALL | MEDIUM | LARGE


Холодный двигатель

Снимите датчик температуры охлаждающей жидкости.

Подсоедините датчик температуры охлаждающей жидкости к жгуту проводов двигателя.



SMALL | MEDIUM | LARGE


Подключите диагностический комплект INSITE™ к каналу связи машины.

Установите пусковой включатель в положение "ВКЛ.".

Следите за температурой охлаждающей жидкости с помощью диагностического комплекта INSITE™.

Если температура охлаждающей жидкости не меняется в соответствии с текущей температурой окружающего воздуха, то см. соответствующую блок-схему диагностики неисправностей в разделе TF.





SMALL | MEDIUM | LARGE





Снятие

 ПРЕДУПРЕЖДЕНИЕ

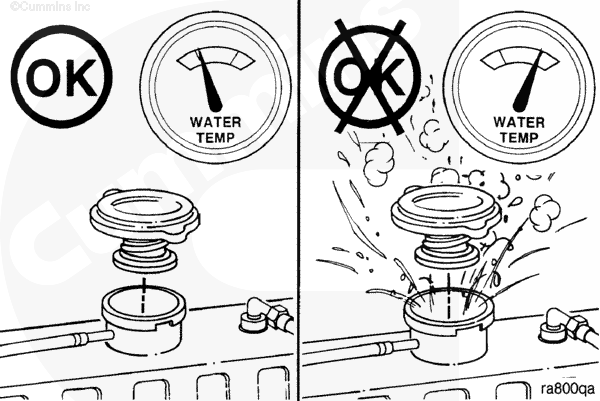

Не снимайте крышку радиатора с горячего двигателя. Прежде чем снимать крышку системы охлаждения, дайте охлаждающей жидкости остыть до температуры ниже 50°C [120°F]. Выброс горячей охлаждающей жидкости может привести к травмам.

Слейте жидкость из системы охлаждения. См. процедуру № в Руководстве по диагностике неисправностей и ремонту двигателей ISB (4-цилиндрового) и ISB e (4 и 6-цилиндрового), бюллетень № .



SMALL | MEDIUM | LARGE


Подняв фиксатор, отсоедините разъемы.

Снимите датчик.

SMALL | MEDIUM | LARGE





Проверка возможности повторного использования

Проверьте отсутствие следующих повреждений на разъеме жгута проводов двигателя и датчике температуры охлаждающей жидкости:

  1. трещины или повреждения на корпусе разъема;
  2. отсутствие или повреждение уплотнений разъема;
  3. грязь, посторонние частицы или влага на контактах разъема;
  4. корродированные, изогнутые, сломанные, вдавленные или расширенные контакты разъема.

SMALL | MEDIUM | LARGE


Проверьте датчик температуры охлаждающей жидкости на отсутствие следующих повреждений:

  1. повреждение сальника;
  2. забоины или порезы на сальнике;
  3. загрязнения или инородные частицы на наконечнике датчика.

SMALL | MEDIUM | LARGE





Установка

Обязательно установите уплотнительное кольцо на новый датчик.

Смажьте уплотнительное кольцо чистым моторным маслом.

Установите новый датчик на двигатель. Затяните датчик.

Момент затяжки:  20  n.m  [177 in-lb]







SMALL | MEDIUM | LARGE


Сожмите разъем так, чтобы сработал фиксатор.

Залейте охлаждающую жидкость, запустите двигатель и убедитесь в отсутствии утечек.

См. процедуру № в Руководстве по диагностике неисправностей и ремонту двигателей ISB (4-цилиндрового) и ISB e (4 и 6-цилиндрового), бюллетень № .





SMALL | MEDIUM | LARGE


Last Modified:  12-март-2003
