Раздел TF. Коды неисправностей


FAULT CODE 323

Цепь форсунки

Overview

CODE ПРИЧИНА РЕЗУЛЬТАТ
Код неисправности: 323
PID: S005
SPN: 655
FMI: 5
LAMP: Желтый
SRT:

При наличии напряжения на жгуте проводов в цепи форсунки № 5 обнаружено высокое сопротивление или отсутствие тока через контакт цепи реле или цепи "массы" форсунки № 5.

Возможно, неправильная работа цилиндра 5. Двигатель может работать неровно.

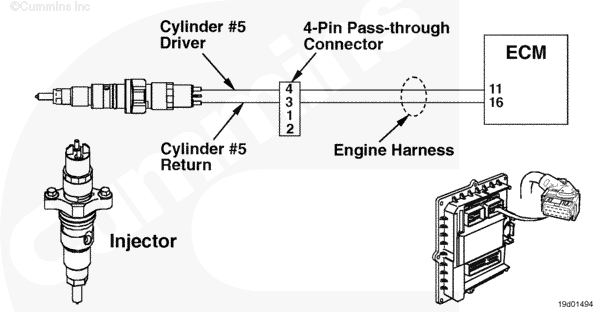

Цепь форсунки
SMALL | MEDIUM | LARGE

Характеристика цепи

Модуль ECM управляет электромагнитными клапанами форсунок для регулирования подачи топлива и момента впрыска. Каждый электромагнитный клапан форсунки соединен с модулем ECM с помощью провода цепи реле и провода "массы". Электрический импульс посылается на форсунку из модуля ECM по проводу цепи реле и возвращается в модуль ECM по проводу "массы" после включения электромагнитного клапана. Каждый электромагнитный клапан нормально закрыт и открывается только при поступлении электрического импульса от модуля ECM в ходе дозирования и впрыскивания топлива.

Местонахождение узла

Форсунка расположена под крышкой клапанного механизма.

Практические советы

  • Проверьте гайки клемм форсунок и убедитесь в отсутствии короткого замыкания с оборудованием, расположенным под крышкой клапанного механизма.
  • Проверьте гайки клемм форсунок и убедитесь в том, что они затянуты до нормативного момента затяжки. Убедитесь в отсутствии повреждений резьбы на гайках клемм и на клеммах электромагнитного клапана.
