FAULT CODE 341

Флэш-память электронного модуля управления (модуля ECM)

Overview

CODE

ПРИЧИНА

РЕЗУЛЬТАТ

Код неисправности: 341
PID: S253
SPN: 630
FMI: 2
LAMP: Желтый
SRT:

Неисправность памяти модуля ECM.

Возможно это не повлияет на работу двигателя либо двигатель будет работать неустойчиво или не запустится.

Флэш-память модуля ECM

SMALL | MEDIUM | LARGE

Характеристика цепи

По неотключаемым проводам, напрямую подключенным к положительной (+) клемме аккумуляторной батареи, на модуль ECM постоянно подается электропитание от аккумуляторных батарей. Для защиты жгута проводов двигателя от перегрева в неотключаемых проводах аккумуляторной батареи установлен один предохранитель на 30 А или два линейных предохранителя на 15 А. Когда пусковой включатель находится в положении "ВКЛ.", через его провод по отключаемой цепи от аккумуляторной батареи подается электропитание на модуль ECM. Провода "массы" аккумуляторной батареи напрямую подсоединены к отрицательной (-) клемме аккумуляторной батареи.

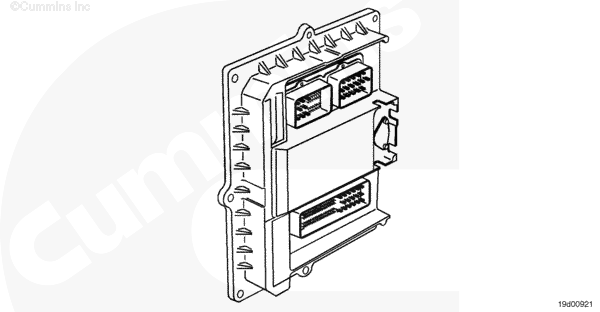

Местонахождение узла

Модуль ECM располагается с левой стороны двигателя, вблизи его передней поверхности. Модуль ECM подключен к аккумуляторной батареи через жгут проводов комплектного оборудования. Тем самым обеспечивается бесперебойное электропитание модуля ECM. Место установки аккумуляторной батареи зависит от типа используемого комплектного оборудования. Руководство по диагностике неисправностей и ремонту комплектного оборудования

Last Modified: 26-октябрь-2010
