Раздел TF. Коды неисправностей


FAULT CODE 412

Цепь канала связи J1708

Overview

CODE ПРИЧИНА РЕЗУЛЬТАТ
Код неисправности: 412
PID: S250
SPN: 608
FMI: 2
LAMP: Нет
SRT:

Потеря связи между электронным модулем управления (ECM) и другим устройством по каналу связи J1708.

Влияние на рабочие характеристики отсутствует. Возможно, устройства, подключенные к каналу связи J1708, не будут работать.

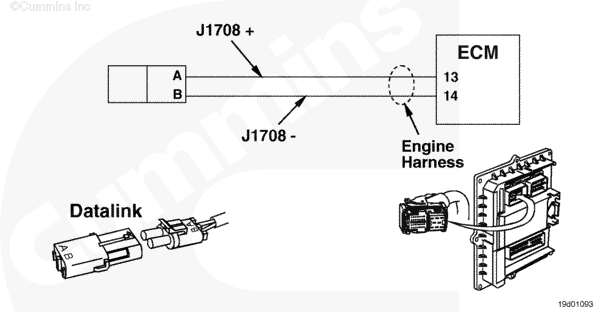

Цепь канала связи J1708
SMALL | MEDIUM | LARGE

Характеристика цепи

Такие устройства, как контроллеры автоматической системы тормозов, автоматические коробки передач, электронный модуль (модули) управления транспортным средством, автоматические противобуксовочные системы, электронные дисплеи и информационные системы и диагностические приборы обмениваются данными с модулем ECM по каналу связи J1708. Сообщения, получаемые модулем ECM от них, используются для управления двигателем. Этим устройствам модуль ECM посылает данные также по каналу связи J1708. Этот канал связи также обеспечивается с помощью 89-контактного жгута проводов комплектного оборудования, положительного сигнала (+) канала связи J1587 на контакте № 31 и отрицательного сигнала (-) канала связи J1587 на контакте № 30.

Местонахождение узла

Разъем канала связи J1708 расположен на жгуте проводов двигателя вблизи паспортной таблички двигателя, со стороны впускного коллектора.

Практические советы

Этот код неисправности появляется, когда модуль ECM начинает опрашивать любое другое устройство по каналу связи J1708 и обнаруживает отсутствие связи. Возможные причины отказа: отсоединение диагностического комплекта INSITE™ перед отключением модуля ECM, временами проявляющаяся неисправность в цепи канала связи J1708, попытка модуля ECM (или другого устройства сети J1708) установить связь из-за наличия неисправности в цепи или из-за непрерывной отправки слишком большого количества сообщений.
