Раздел TF. Коды неисправностей


FAULT CODE 426

Канал связи J1939

Overview

CODE ПРИЧИНА РЕЗУЛЬТАТ
Код неисправности: 426
PID: S231
SPN: 639
FMI: 2
LAMP: Нет
SRT:

Потеря связи между электронным модулем управления (ECM) и другим устройством по каналу связи J1939.

Влияние на рабочие характеристики отсутствует. Возможно, устройства, подключенные к каналу связи J1939, не будут работать.

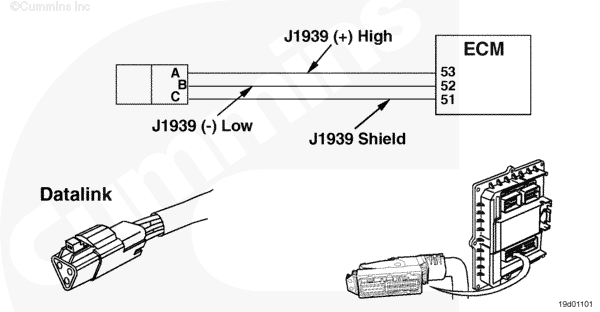

Цепь канала связи J1939
SMALL | MEDIUM | LARGE

Характеристика цепи

Такие устройства, как контроллеры автоматической системы тормозов, автоматические коробки передач, электронный модуль (модули) управления транспортным средством, автоматические противобуксовочные системы, электронные дисплеи и информационные системы и диагностические приборы обмениваются данными с модулем ECM по каналу связи J1939. Сообщения, получаемые модулем ECM от них, используются для управления двигателем. Этим устройствам модуль ECM посылает данные также по каналу связи J1939.

Местонахождение узла

Модуль ECM установлен на двигателе со стороны впускного коллектора в передней части. Проводка и устройства канала связи J1939 могут быть различными для разных типов комплектного оборудования.

Практические советы

Этот код неисправности появляется, когда модуль ECM начинает опрашивать любое другое устройство по каналу связи J1939 и обнаруживает отсутствие связи. Возможные причины отказа: отсоединение диагностического комплекта INSITE™ перед отключением модуля ECM, временами проявляющаяся неисправность в цепи канала связи J1939, попытка модуля ECM (или другого устройства сети J1939) установить связь из-за наличия неисправности в цепи или из-за непрерывной отправки слишком большого количества сообщений.
