Раздел TF. Коды неисправностей


FAULT CODE 2186

Низкое напряжение питания акселератора

Overview

CODE ПРИЧИНА РЕЗУЛЬТАТ
Код неисправности: 2186
PID: S232
SPN: 630
FMI: 4
LAMP: Желтый
SRT:

На линии питания электронного модуля управления (ECM), ведущей к акселератору, обнаружено низкое напряжение.

Используется стандартное значение для акселератора. В аварийном режиме акселератор будет использоваться электронным модулем управления (ECM).

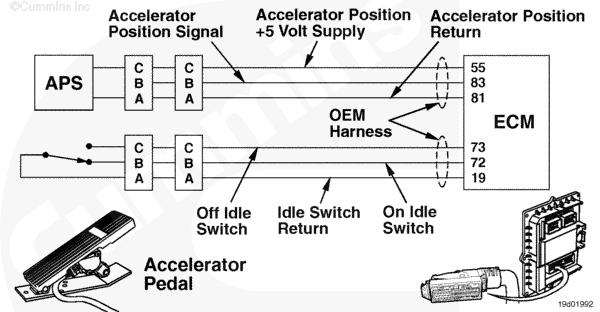

Цепь питания акселератора
SMALL | MEDIUM | LARGE

Характеристика цепи

При нажатии педали акселератора водителем на модуль ECM педаль акселератора подает команду через жгут проводов комплектного оборудования и через жгут проводов интерфейса комплектного оборудования. Модуль ECM использует этот сигнал для управления подачей топлива.

Местонахождение узла

Местонахождение педали акселератора зависит от производителя комплектного оборудования. Руководство по диагностике неисправностей и ремонту комплектного оборудования

Практические советы

Датчик положения акселератора представляет собой потенциометр. Для него предусмотрены следующие номинальные характеристики сопротивления.

  • Между контактами цепей питания и "массы": 2000 - 3000 Ом
  • Между контактами цепей питания и сигнала: при отпущенной педали - 1500 - 3000 Ом; при нажатой педали - 200 - 1500 Ом.

ПРИМЕЧАНИЕ. После замены акселератора, датчика положения акселератора или после загрузки параметров калибровки трижды нажмите педаль акселератора до упора (при пусковом включателе в положении "ВКЛ."). Эти действия выполняются для калибровки нового акселератора в модуле ECM.

  • Низкое напряжение в цепи питания акселератора (+5 В постоянного тока) может быть вызвано коротким замыканием на "массу" в цепи питания, коротким замыканием между цепями питания и "массы" или неисправностью в цепи питания модуля ECM.
