FAULT CODE 434

Неотключаемая цепь питания от аккумуляторной батареи

Overview

CODE

ПРИЧИНА

РЕЗУЛЬТАТ

Код неисправности: 434
PID: S251
SPN: 627
FMI: 2
LAMP: Желтый
SRT:

При последнем повороте пускового включателя в положение "ВЫКЛ." все данные, собранные модулем ECM с момента последнего поворота пускового включателя в положение "ВКЛ.", в постоянную память не сохранились.

Влияние на рабочие характеристики отсутствует. Данные о кодах неисправностей, поездках и техобслуживании могут быть неточными.

Неотключаемая цепь питания от аккумуляторной батареи

SMALL | MEDIUM | LARGE

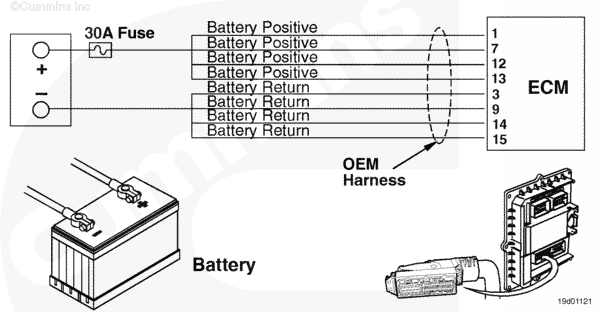

Характеристика цепи

На модуль ECM постоянно подается напряжение от аккумуляторных батарей по неотключаемому проводу, подсоединенному напрямую к положительному выводу аккумуляторной батареи. Для защиты жгута проводов двигателя от перегрева в проводах неотключаемой цепи питания установлен один предохранитель на 30 А или два линейных предохранителя на 15 А. На модуль ECM подается напряжение от аккумуляторной батареи по прерываемой цепи через пусковой включатель, когда он находится во включенном положении. Провода "массы" аккумуляторной батареи напрямую подсоединены к отрицательной (-) клемме аккумуляторной батареи.

Местонахождение узла

Модуль ECM подключен к аккумуляторной батареи через жгут проводов комплектного оборудования. Тем самым обеспечивается бесперебойное электропитание модуля ECM. Место установки аккумуляторной батареи зависит от типа используемого комплектного оборудования. Используйте документацию на комплектное оборудование.

Практические советы

Если неотключаемая цепь питания подсоединена к стартеру, то проверьте, не падает ли напряжение при его включении. Низкое напряжение во время работы стартера может привести к падению напряжения в цепи питания модуля ECM ниже нормы и регистрации кода неисправности 434.
Проверьте, нет ли пропадающего контакта в цепи пускового включателя, и не было ли частого перемещения пускового включателя из положения "ВКЛ." в положение "ВЫКЛ." и наоборот.

Примечание. Если разомкнуть включатель аккумуляторных батарей после поворота пускового включателя в положение ВЫКЛ., но до полного обесточивания модуля ECM (в течение 20 секунд), возможна регистрация данного кода неисправности.

Убедитесь в том, что неотключаемая цепь питания модуля ECM подсоединена напрямую к аккумуляторной батарее, а не к стартеру или иному устройству. Проверьте, не происходит ли падение напряжения во время работы стартера. Низкое напряжение во время работы стартера может привести к падению напряжения в цепи питания модуля ECM ниже нормы и регистрации кода неисправности 434.

Причиной появления этого кода неисправности может быть несоответствие норме напряжения в цепи пускового включателя (кратковременное прерывание питания или неравномерность иного рода, которую можно заметить только с помощью осциллографа). Если при пусковом включателе, находящимся в положении "ВЫКЛ.", с помощью осциллографа напряжение на контакте № 5 36-контактного разъема двигателя измеряется в отрицательном диапазоне, то код неисправности № 434 можно зарегистрировать.

Last Modified: 26-октябрь-2010
