Раздел F - Ознакомление


200-002   Схема системы смазки

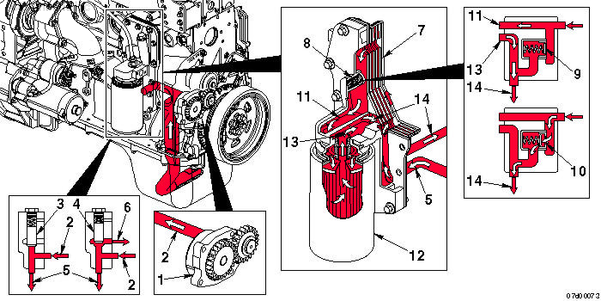

Общие сведения

SMALL | MEDIUM | LARGE

  1. Героторный (эксцентрично-винтовой) масляный насос
  2. От масляного насоса
  3. Клапан регулировки давления закрыт
  4. Клапан регулировки давления открыт
  5. К маслоохладителю
  6. Подача масла к масляному насосу
  7. Маслоохладитель
  8. Перепускной клапан фильтра
  9. Перепускной клапан фильтра закрыт
  10. Перепускной клапан фильтра открыт
  11. К масляному фильтру
  12. Полнопоточный масляный фильтр
  13. От масляного фильтра
  14. Главная масляная магистраль

SMALL | MEDIUM | LARGE

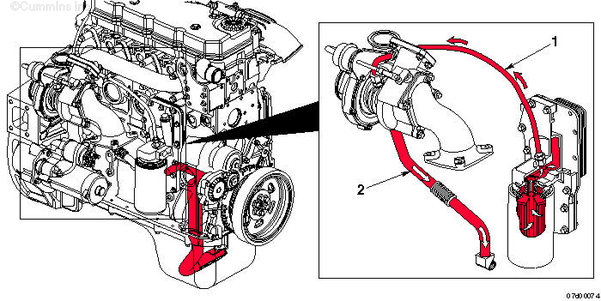

Система смазки турбонагнетателя - все двигатели кроме судовых

  1. Патрубок подачи масла в турбонагнетатель
  2. Слив масла из турбонагнетателя

SMALL | MEDIUM | LARGE

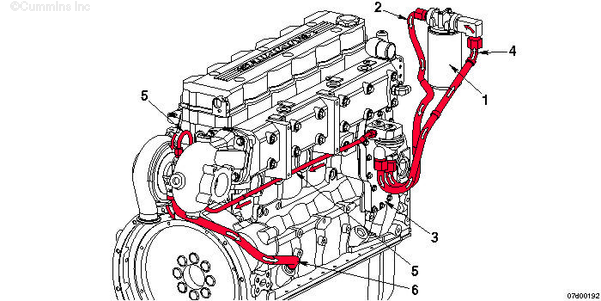

Система смазки турбонагнетателя и масляный фильтр - судовые двигатели

  1. Масляный фильтр
  2. Подача масла после фильтра в главную масляную магистраль
  3. Маслоохладитель
  4. Грязное масло к фильтру
  5. Патрубок подачи масла в турбонагнетатель
  6. Слив масла из турбонагнетателя

SMALL | MEDIUM | LARGE

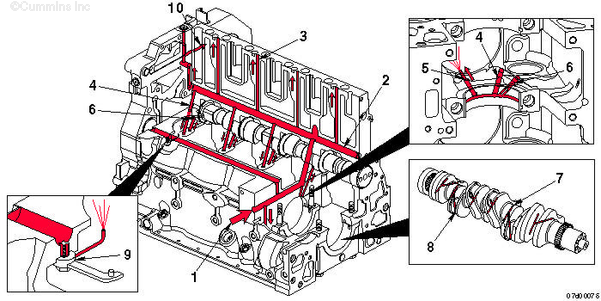

Смазка для деталей, работающих под нагрузкой

  1. От маслоохладителя
  2. Главная масляная магистраль
  3. К клапанному механизму
  4. От главной масляной магистрали
  5. К форсунке охлаждения поршня
  6. К распределительному валу
  7. Коренная шейка коленчатого вала
  8. Подача масла к шатунным подшипникам
  9. Форсунка охлаждения поршня
  10. К системе смазки компрессора

SMALL | MEDIUM | LARGE

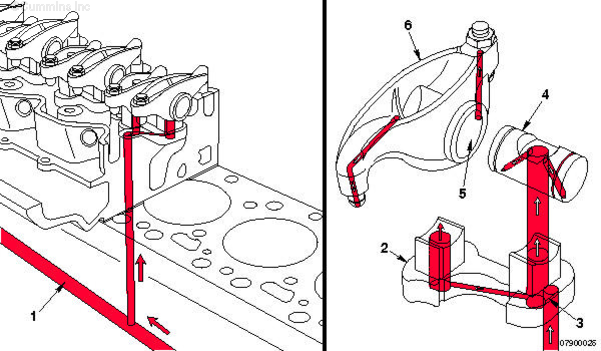

Смазка клапанного механизма

  1. Главная масляная магистраль
  2. Опора коромысел
  3. Передающая канавка
  4. Ось коромысел
  5. Отверстие в коромысле
  6. Коромысло.

SMALL | MEDIUM | LARGE

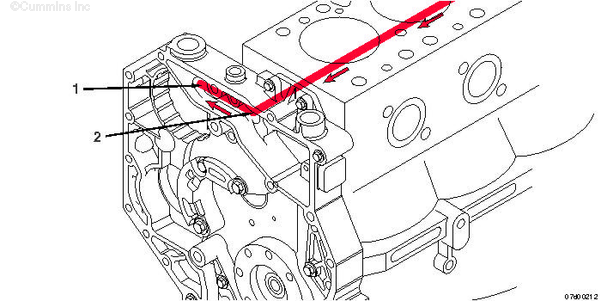

Смазка привода вспомогательных агрегатов

  1. Подача масла из блока цилиндров
  2. Подача масла к приводу вспомогательных агрегатов

ПРИМЕЧАНИЕ: Слив масла в поддон картера двигателя через картер распределительных шестерен
