Раздел F - Ознакомление


200-005   Схема выпускной системы




Общие сведения

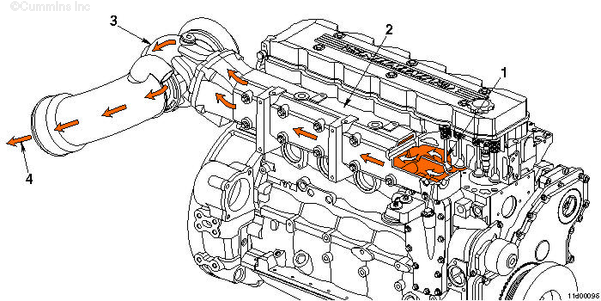

Двигатели без системы рециркуляции отработавших газов

SMALL | MEDIUM | LARGE

  1. Выпускной клапан
  2. Выпускной коллектор
  3. Турбонагнетатель
  4. Выпускной патрубок турбонагнетателя

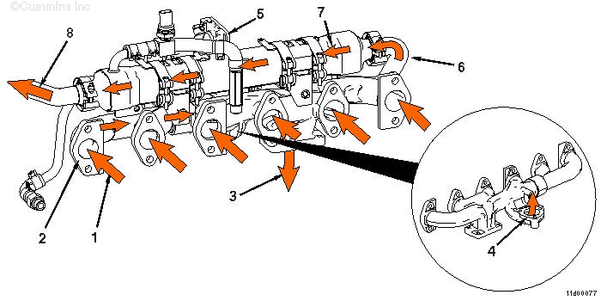

Двигатели с системой рециркуляции отработавших газов

SMALL | MEDIUM | LARGE

  1. Вход отработавших газов в коллектор
  2. Выпускной коллектор
  3. Вход отработавших газов в турбонагнетатель
  4. К клапану системы рециркуляции отработавших газов
  5. Клапан системы рециркуляции отработавших газов
  6. Вход отработавших газов из клапана системы рециркуляции отработавших газов в охладитель этой системы
  7. Охладитель системы рециркуляции отработавших газов
  8. Из охладителя в соединительную трубку и смеситель системы рециркуляции отработавших газов.

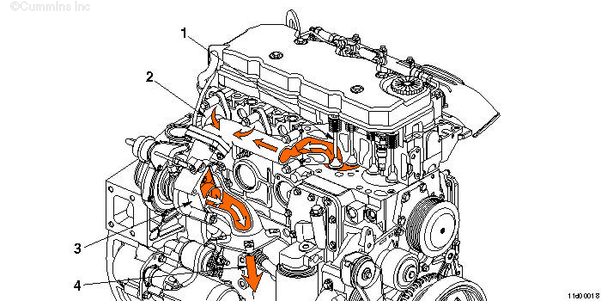

Судовые двигатели

SMALL | MEDIUM | LARGE

  1. Выпускной клапан
  2. Выпускной коллектор мокрого типа
  3. Турбонагнетатель с водяным охлаждением
  4. Выход отработавших газов
