Раздел 12 - Пневматическая система - Группа 12


012-019   Утечки воздуха в пневматической системе




Начальная проверка

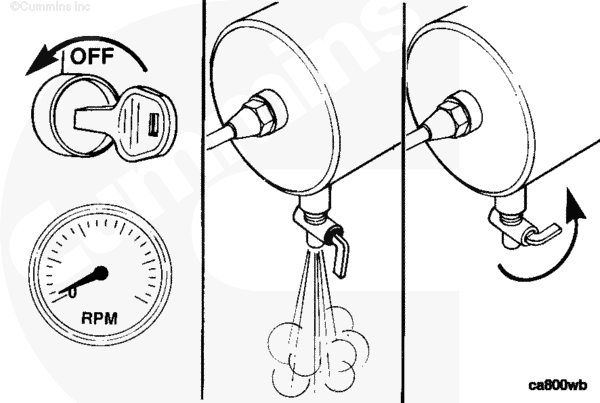

Выключите двигатель.

Откройте дренажный кран на ресивере для выпуска воздуха из пневмосистемы. Закройте дренажный кран после выпуска воздуха.


SMALL | MEDIUM | LARGE

Дайте двигателю поработать для выхода компрессора на рабочий режим.

При работе компрессора в диапазоне давлений 550 - 690 кПа (80 - 100 фунт/ кв. дюйм) с помощью мыльной воды проверьте отсутствие утечек воздуха в следующих зонах:

  • Прокладка под крышку разгрузочного клапана
  • Уплотнительное кольцо разгрузочного клапана
  • Прокладка головки компрессора.

Для ремонта этих узлов на двигателях QSB3.9-30, QSB4.5-30 и QSB5.9-30 при наличии утечек см. Процедуру в Руководстве по диагностике неисправностей и ремонту, промышленные двигатели серий QSB3.9-30, QSB4.5-30 и QSB5.9-30, Бюллетень .

Для ремонта этих узлов на двигателях ISB и QSB5.9 при наличии утечек см. Процедуру в Руководстве по диагностике неисправностей и ремонту, двигатели ISB и QSB5.9, Бюллетень .





SMALL | MEDIUM | LARGE
