 Из-за наличия нескольких моделей и вариантов исполнения генератора приведенная ниже процедура носит общий характер, охватывая большинство модификаций генератора. Отсутствующую в данной процедуре информацию можно получить у изготовителя генератора.

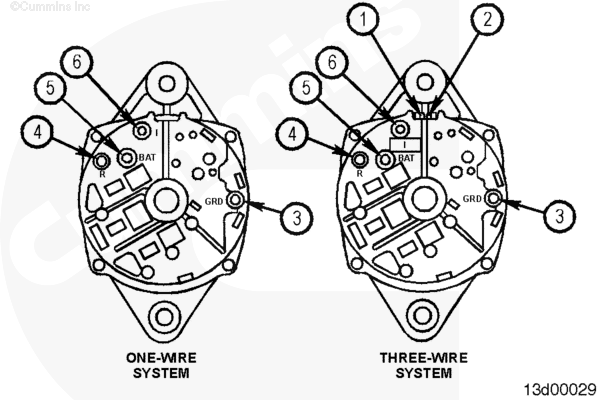

Типовая электрическая схема для генераторов Delco
Клемма индикатора (I)
Клемма индикатора (I) предназначена в первую очередь для контроля исправности генератора. Как правило, к ней подключена контрольная лампа. Если зарядка аккумуляторных батарей генератором не соответствует норме, она загорается. Кроме того, эта клемма может подавать ток до 1 А с номинальным напряжением системы.
Клемма контрольной лампы (L)
Как и клемма индикатора (I), клемма L предназначена в первую очередь для контроля исправности генератора. Разница между ними в том, что клемма L используется только для подключения нагрузки и не может применяться для уменьшения скорости включения.
Клемма реле (R)
Клемма реле (R) может быть использована для различных целей. Она может подавать ток до 4 А с напряжением, равным половине номинального напряжения генератора, различным потребителям, например, тахометру или счетчику моточасов.
Однопроводная схема
Это самая простая электромонтажная схема — провода подключаются только к положительной (ВАТ) и отрицательной ("масса") клеммам генератора. (См. таблицу 5). Подключение к клеммам R, L и I применяется не во всех случаях.
Трехпроводная схема
При такой схеме число проводов увеличивается, поскольку подключение производится к клеммам ВАТ, R, плоским клеммам №1 и №2, а также к клемме "массы". Как правило, при трехпроводной схеме плоская клемма №1 выполняет функции клеммы I. (См. таблицу 5). Преимущество трехпроводной схемы над однопроводной состоит в дополнительной возможности подключения удаленного датчика. При подключении клеммы №2 к положительной клемме аккумуляторной батареи можно измерять и регулировать напряжение на аккумуляторной батарее, а не на генераторе. Это позволяет не учитывать падение напряжения на проводах между генератором и аккумуляторной батареей.
|
 |

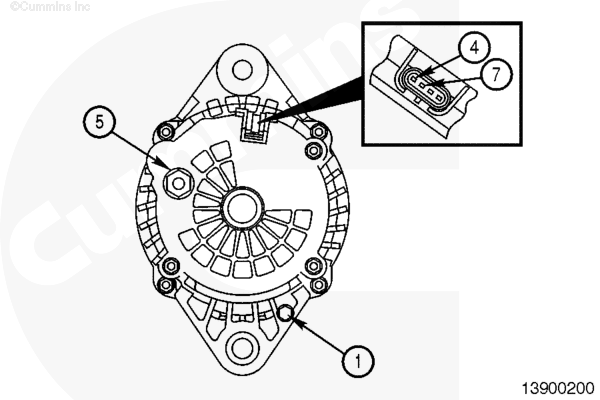

| Однопроводная система — Типовой генератор (Delco-Remy™) с комбинированным разъёмом Metri-Pack™ |



|
 Однопроводная система — Типовой генератор (Delco-Remy™) с комбинированным разъёмом Metri-Pack™
 |

|
 1
 |
 GRD*
 |
 "Масса"
 |

|
 4
 |
 R*
 |
 Индикатор зарядки, автоматическая система блокировки, тахометр**
 |

|
 5
 |
 BAT
 |
 Аккумуляторная батарея
 |

|
 7
 |
 L
 |
 Клемма лампы
 |


*Эта функция предусмотрена не на всех генераторах.
** Подача импульсов напряжения с амплитудой, равной половине номинального напряжения системы, и с частотой, равной 1/10 частоте вращения генератора.
|
 |

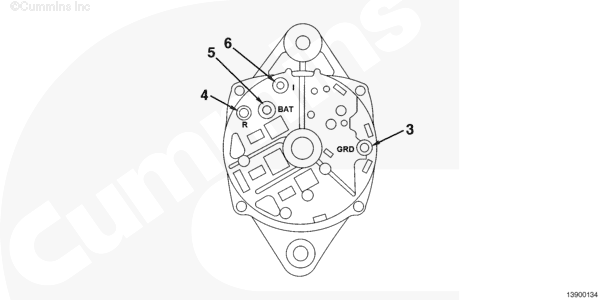

| Однопроводная система, типовой генератор (Delco-Remy) |



|
 Однопроводная система, типовой генератор (Delco-Remy)
 |

|
 3
 |
 GRD*
 |
 "Масса"
 |

|
 4
 |
 R*
 |
 Индикатор зарядки, автоматическая система блокировки, тахометр**
 |

|
 5
 |
 BAT
 |
 Аккумуляторная батарея
 |

|
 6
 |
 I*
 |
 Контрольная лампа
 |


*Эта функция предусмотрена не на всех генераторах.
** Подача импульсов напряжения с амплитудой, равной половине номинального напряжения системы, и с частотой, равной 1/10 частоте вращения генератора.
|
 |

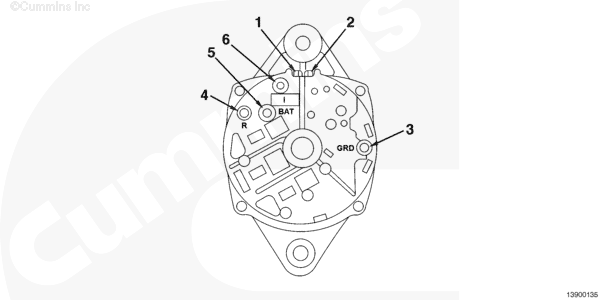

| Трехпроводная система — Типовой генератор (Delco-Remy) |



|
 Трехпроводная система — Типовой генератор (Delco-Remy)
 |

|
 Шпонка
 |
 Клемма
 |
 Подключаемое устройство
 |

|
 1
 |
 Плоская клемма №1*
 |
 Контрольная лампа
 |

|
 2
 |
 Плоская клемма №2
 |
 Измерение напряжения
 |

|
 3
 |
 GRD*
 |
 "Масса"
 |

|
 4
 |
 R*
 |
 Индикатор зарядки, автоматическая система блокировки, тахометр**
 |

|
 5
 |
 BAT
 |
 Аккумуляторная батарея
 |

|
 6
 |
 I*
 |
 Контрольная лампа
 |


*Эта функция предусмотрена не на всех генераторах.
** Подача импульсов напряжения с амплитудой, равной половине номинального напряжения системы, и с частотой, равной 1/10 частоте вращения генератора.
|
 |

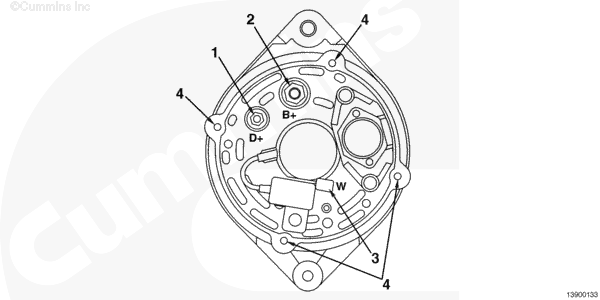

| Таблица 6 — Типовой генератор (Bosch™ K1) |



|
 Типовая электрическая схема для генераторов Bosch™ K1
 |

|
 Шпонка
 |
 Клемма
 |
 Подключаемое устройство
 |

|
 1
 |
 D+
 |
 Контрольная лампа зарядки
 |

|
 2
 |
 B+
 |
 Положительная клемма аккумуляторной батареи
 |

|
 3
 |
 *W
 |
 Тахометр
 |

|
 4
 |
 —
 |
 Масса/общая
 |



 |
