Код калибровки модуля ECM — Cummins ISB/ISBe, диагностика

Общие сведения

ПРИМЕЧАНИЕ: Из-за наличия нескольких возможных вариантов конструкции электронного модуля управления (ЕСМ) эта процедура носит общий характер. Не все рисунки в данной процедуре представляют проверяемую модификацию.

Калибровка модуля ECM выполняется при помощи диагностического комплекта INSITE™.

После замены или калибровки модуля ECM необходимо вручную ввести в модуль ECM фактические величины времени работы двигателя и пробега.

Перед заменой или калибровкой модуля ECM запишите смещение пробега для ECM, смещение времени работы ECM, смещение пробега двигателя и смещение времени работы двигателя. Значения этих параметров приводятся в подразделе "Информация о поездках" раздела "Функции и параметры".

Для выполнения процесса калибровки модуля ECM пусковой включатель должен находиться в положении ВКЛ. Всегда следуйте инструкциям, приводимым на экранах диагностического комплекта.

ПРИМЕЧАНИЕ: Если диагностический комплект не поддерживает связь, когда пусковой включатель находится в положении ВКЛ., поверните пусковой включатель в положение ВЫКЛ., затем в положение ВКЛ. и повторите попытку.

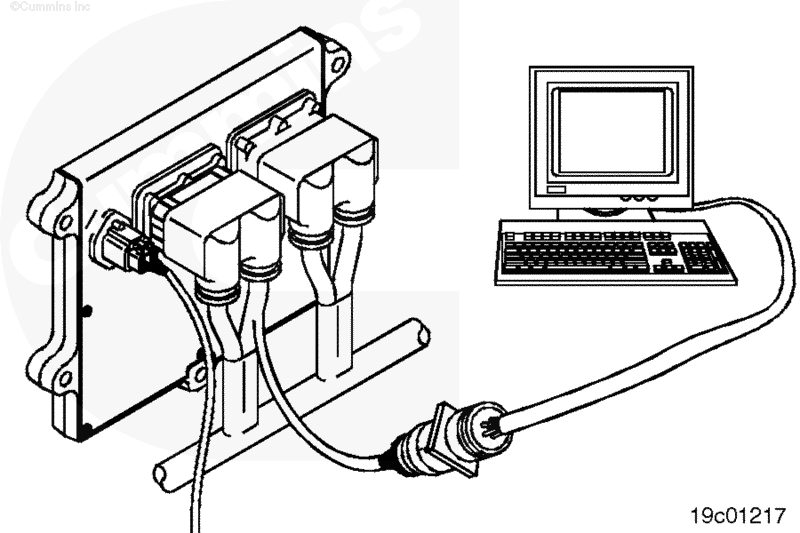

Подключите диагностический комплект INSITE™ к разъему канала связи, расположенному на двигателе или в кабине.

Подробные сведения о процедурах калибровки модуля ЕСМ см. в разделе справки диагностического комплекта INSITE™.
