Общая информация

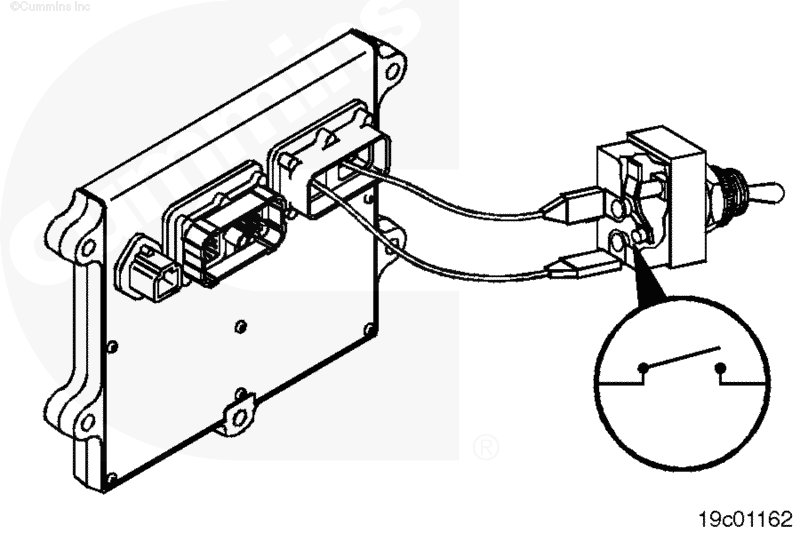

Тумблер ВКЛ./ВЫКЛ. используется для включения и выключения системы круиз-контроля и механизма отбора мощности. В состав цепи переключателя ВКЛ./ВЫКЛ. системы круиз-контроля и механизма отбора мощности входят сигнальная цепь переключателя, цепь "массы" переключателя и установленный в кабине тумблер. |  |  | |
Проверка сопротивления
При наличии диагностического комплекта INSITE™ используйте его для контроля исправности работы переключателя. При его отсутствии следуйте порядку диагностики неисправностей, изложенному в данном разделе. Определите место нахождения требуемого тумблера. Снимите, предварительно пометив, два разъема с контактов включателя. Прикоснитесь выводами тестера к клеммам включателя. |  |  | |
Измерьте сопротивление в положении ВЫКЛ. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута). Если цепь не разомкнута, переключатель неисправен. Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования. |   |  | |
Измерьте сопротивление в положении ВКЛ. Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута). Если цепь не замкнута, переключатель неисправен. Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования. Если сопротивление в норме, обязательно проверьте отсутствие короткого замыкания на "массу" у включателя. | |  | |
Проверка отсутствия короткого замыкания на "массу".
Прикоснитесь одним выводом тестера к одной клемме включателя. Прикоснитесь другим выводом тестера к "массе" шасси. Измерьте сопротивление в положении ВКЛ. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута). Если цепь не разомкнута, переключатель неисправен. Порядок замены описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования. Если все предыдущие проверки показали исправность включателя, обязательно проверьте цепь на отсутствие обрыва, короткого замыкания на "массу", между контактами и на внешний источник питания. | |  | |
