Неотключаемая цепь питания от аккумуляторной батареи

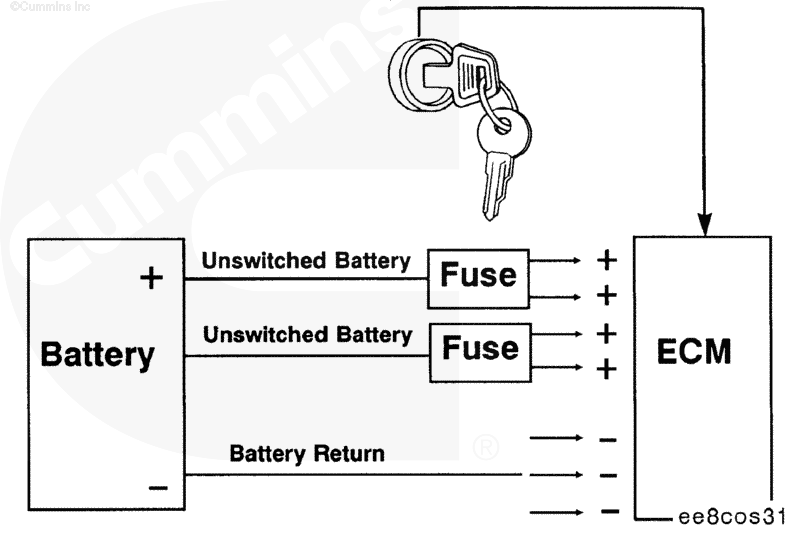

По неотключаемым проводам, напрямую подключенным к положительной (+) клемме аккумуляторной батареи, на модуль ЕСМ постоянно подается электропитание от аккумуляторных батарей. Для защиты модуля ECM в неотключаемой цепи питания установлен один предохранитель на 30 А или два предохранителя на 15 А. Когда пусковой включатель находится в положении "ВКЛ.", через его провод по отключаемой цепи от аккумуляторной батареи подается электропитание на модуль ЕСМ. Провода массы аккумуляторной батареи напрямую подсоединены к отрицательной (-) клемме аккумуляторной батареи.

Провода неотключаемой цепи питания и провода аккумуляторной батареи находятся в жгуте проводов комплектного оборудования.

Проводя диагностику неисправностей в цепях питания модуля ECM, всегда проверяйте предохранитель (предохранители) неотключаемой цепи питания.

От модуля ЕСМ отсоедините 89-контактный разъем жгута проводов комплектного оборудования. Подняв скобу разъема, извлеките разъем из модуля ECM.

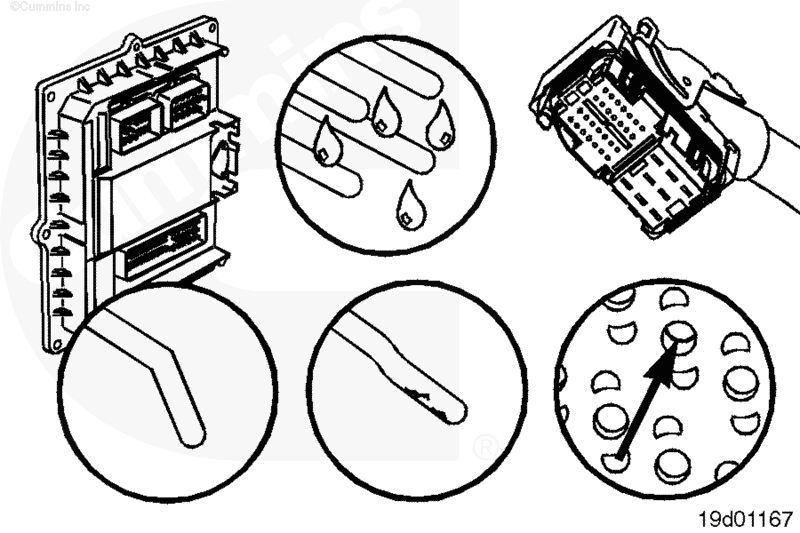

Убедитесь в надежном подключении проводов неотключаемой цепи питания, находящихся в жгуте проводов комплектного оборудования. Отсоедините жгут проводов комплектного оборудования от модуля ЕСМ. Убедитесь в отсутствии поврежденных контактов в модуле ECM и в разъеме жгута проводов комплектного оборудования. Контакты неотключаемой цепи питания следующие: 1, 7, 12 и 13.

 ВНИМАНИЕ

Для снижения вероятности повреждения контактов разъема пользуйтесь только щупами и проводами с номером по каталогу (3164110). Возможно повреждение жгута проводов комплектного оборудования. Щупы должны плотно входить в жгут проводов, не раздвигая контакты разъема.

Установите тестер на измерение сопротивления.

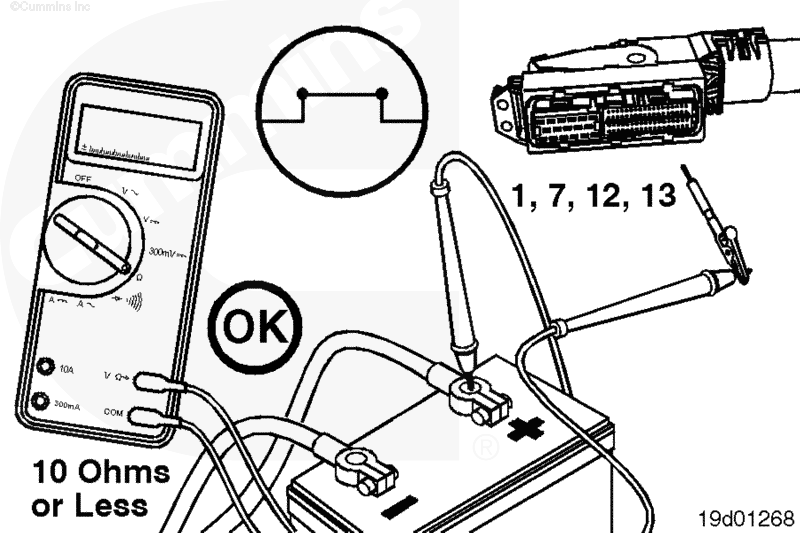

Одним щупом тестера коснитесь контактов № 1, 7, 12 и 13 разъема жгута проводов комплектного оборудования. Другим щупом тестера коснитесь положительной (+) клеммы аккумуляторной батареи и измерьте сопротивление.

Показания тестера не должны превышать 10 Ом.

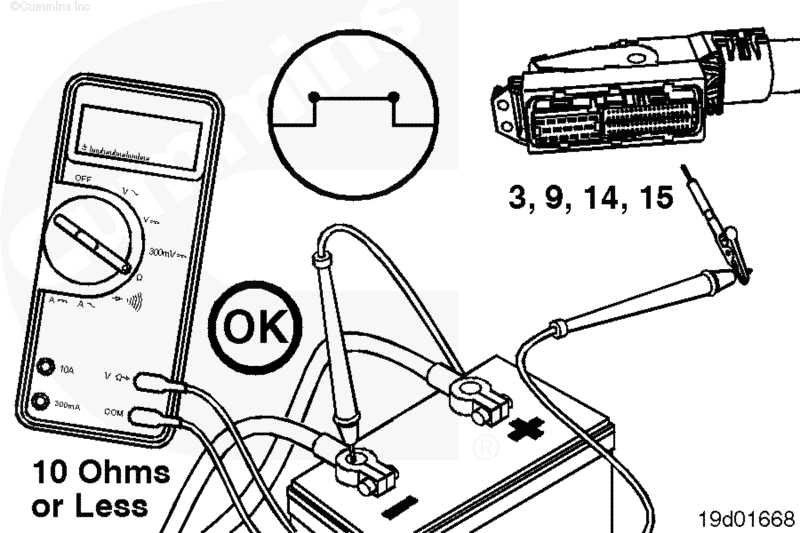

Затем выполните проверку, действуя следующим образом. Одним щупом тестера коснитесь контактов № 3, 9, 14 и 15 разъема жгута проводов комплектного оборудования. Другим щупом тестера коснитесь отрицательной (-) клеммы аккумуляторной батареи и измерьте сопротивление.

Показания тестера не должны превышать 10 Ом.

Если сопротивление не соответствует нормативному значению, то проверьте аккумуляторные батареи, кабеля и соединения кабелей. При необходимости замените или отремонтируйте детали.

Если в какой-либо серии измерений измеренное сопротивление превысило 10 Ом, то это указывает на обрыв цепи. Отремонтируйте или замените жгут проводов комплектного оборудования.

См. процедуру № 019-323 или 019-071.

Завершив проверки, повторно подсоедините 89-контактный разъем жгута проводов комплектного оборудования к модулю ECM.

От модуля ЕСМ отсоедините 89-контактный разъем жгута проводов комплектного оборудования. Подняв скобу разъема, извлеките разъем из модуля ECM.

Убедитесь в надежном подключении проводов неотключаемой цепи питания, находящихся в жгуте проводов комплектного оборудования. Отсоедините жгут проводов от модуля ЕСМ. Проверьте отсутствие повреждений контактов в модуле ЕСМ и жгуте проводов. Контакты неотключаемой цепи питания следующие: № 1, 7, 12 и 13.

 ВНИМАНИЕ

Для снижения вероятности повреждения контактов разъема пользуйтесь только щупами и проводами с номером по каталогу (3164110). Они должны плотно входить в разъем, не раздвигая его контакты.

Установите тестер на измерение сопротивления.

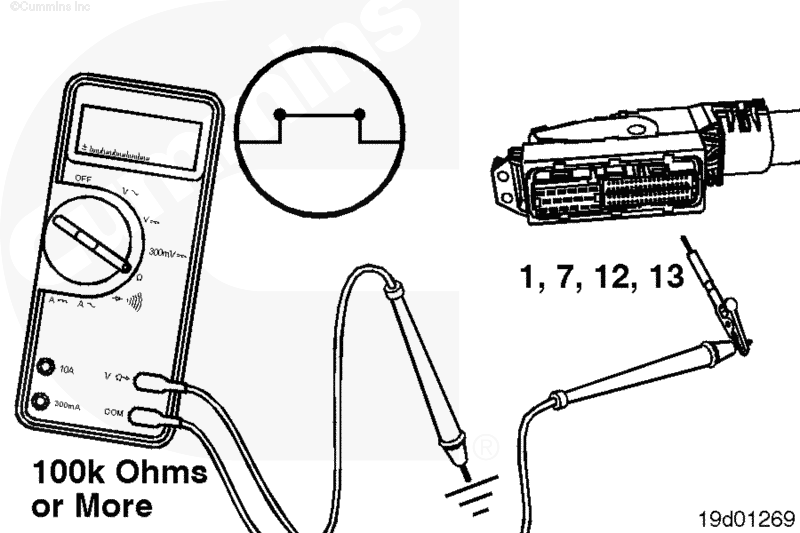

Одним щупом тестера коснитесь контактов № 1, 7, 12 и 13 разъема жгута проводов комплектного оборудования. Другим щупом тестера коснитесь массы блока цилиндров и измерьте сопротивление. Показания тестера должны быть не мене 100 кОм.

Если сопротивление не соответствует нормативному значению, то проверьте аккумуляторные батареи, кабеля и соединения кабелей. При необходимости замените или отремонтируйте детали.

Завершив проверки, повторно подсоедините 89-контактный разъем к модулю ECM.

От модуля ЕСМ отсоедините 89-контактный разъем жгута проводов комплектного оборудования.

Убедитесь в отсутствии короткого замыкания между контактами проводов неотключаемой цепи питания, находящихся в жгуте проводов комплектного оборудования. Отсоедините жгут проводов от модуля ЕСМ. Убедитесь в отсутствии поврежденных контактов. Контакты неотключаемой цепи питания следующие: № 1, 7, 12 и 13.

 ВНИМАНИЕ

Для снижения вероятности повреждения контактов разъема пользуйтесь только щупами и проводами с номерами по каталогу 3164110 и 3164112. Они должны плотно входить в разъем, не раздвигая его контакты.

Установите тестер на измерение сопротивления.

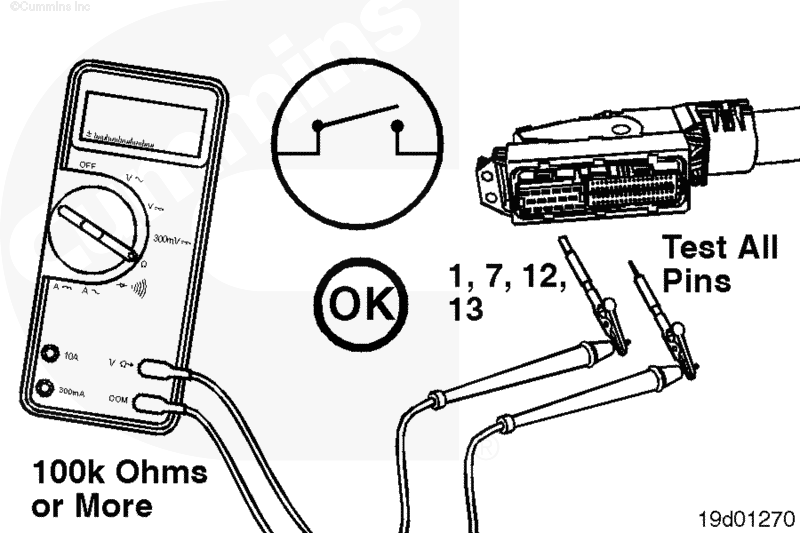

Одним щупом тестера коснитесь контактов № 1, 7, 12 и 13 разъема жгута проводов комплектного оборудования. Измерьте сопротивление между ними и остальными контактами 89-контактного разъема. Измеренное сопротивление должно быть не менее 100 кОм для всех контактов, за исключением контактов № 1, 7, 12 и 13.

Если сопротивление не соответствует нормативному значению, то проверьте аккумуляторные батареи, кабеля, соединения кабелей и предохранители. При необходимости замените или отремонтируйте детали.

Завершив проверки, повторно подсоедините 89-контактный разъем жгута проводов комплектного оборудования к модулю ECM.

Отсоедините 89-контактный разъем от модуля ЕСМ. Подняв скобу разъема, извлеките разъем из модуля ECM. Убедитесь в отсутствии поврежденных контактов в модуле ECM и в разъемах жгута проводов комплектного оборудования.

 ВНИМАНИЕ

Для снижения вероятности повреждения контактов разъема пользуйтесь только щупами и проводами с номером по каталогу (3164110). Они должны плотно входить в разъем, не раздвигая его контакты.

Настройте тестер на измерение напряжения постоянного тока.

Одним щупом тестера коснитесь контактов № 1, 7, 12 и 13 89-контактного разъема жгута проводов комплектного оборудования. Другим щупом тестера коснитесь массы блока цилиндров и измерьте напряжение. Показания тестера должны равняться выходному напряжению аккумуляторной батареи.

Если измеренное напряжение не соответствует нормативному значению, то проверьте аккумуляторные батареи, кабеля и соединения кабелей. При необходимости замените или отремонтируйте детали. Отремонтируйте или замените жгут проводов комплектного оборудования. См. процедуру № 019-323 или 019-071.

Завершив проверки, повторно подсоедините 89-контактный разъем к модулю ECM.
