Цепь включателя системы отбора мощности с дистанционным управлением

 ВНИМАНИЕ

Щупы должны плотно входить в разъем, не раздвигая его контакты, иначе разъем будет поврежден.

Отсоедините разъем жгута проводов комплектного оборудования от модуля ЕСМ.

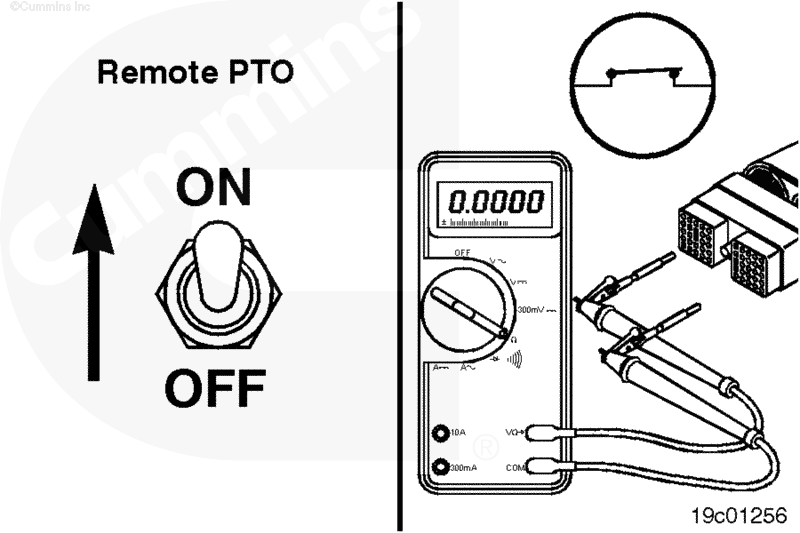

Вставьте щуп в контакт цепи "массы" включателя системы отбора мощности с дистанционным управлением в разъеме жгута проводов комплектного оборудования и подсоедините его к выводу тестера. Вставьте другой щуп в контакт сигнальной цепи включателя системы отбора мощности с дистанционным управлением в разъеме и подсоедините его к другому выводу тестера.

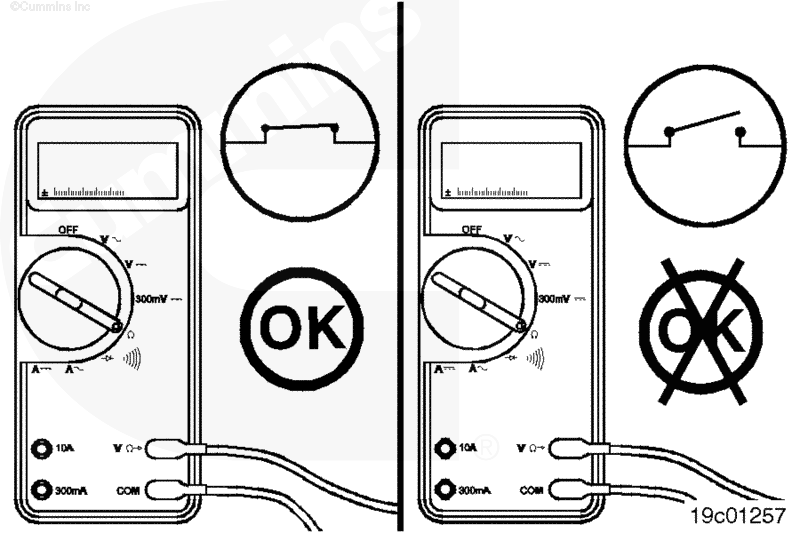

Убедитесь в том, что включатель подсоединен к цепи. Переведите включатель системы отбора мощности с дистанционным управлением в положение ВКЛ. Измерьте сопротивление тестером. Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута). Если цепь не замкнута, проверьте провод цепи "массы" и сигнальный провод включателя системы отбора мощности с дистанционным управлением на отсутствие обрыва. Отремонтируйте или замените жгут проводов комплектного оборудования (если ранее включатель был признан исправным). Порядок работы описан в Руководстве по диагностике неисправностей и ремонту комплектного оборудования.

Если сопротивление соответствует норме, необходимо проверить провод цепи "массы" и провод сигнальной цепи включателя системы отбора мощности с дистанционным управлением на отсутствие короткого замыкания на "массу", между контактами и на внешний источник питания.

Подключите все электроприборы после завершения ремонта.

 ВНИМАНИЕ

Щупы должны плотно входить в разъем, не раздвигая его контакты, иначе разъем будет поврежден.

Отключите жгут проводов комплектного оборудования от модуля ЕСМ.

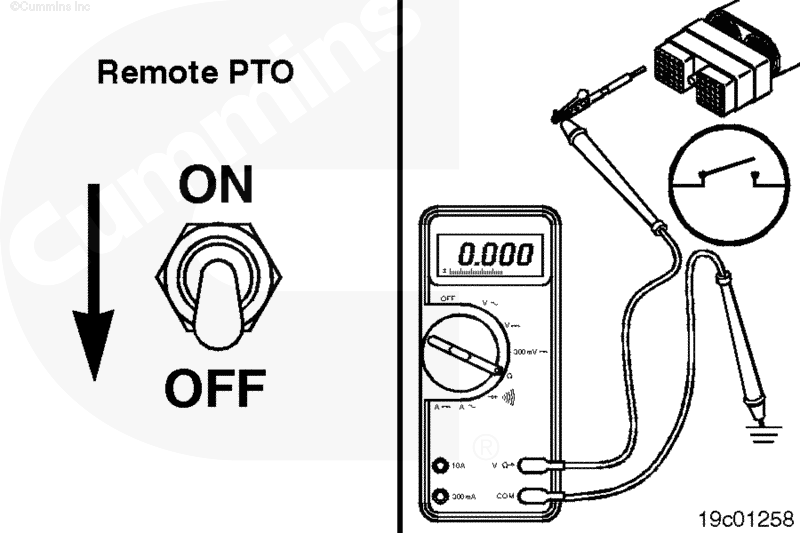

Вставьте щуп в контакт сигнальной цепи включателя системы отбора мощности с дистанционным управлением в разъеме жгута проводов комплектного оборудования и подсоедините его к выводу тестера. Прикоснитесь другим выводом тестера к "массе" блока цилиндров.

Измерьте сопротивление, когда включатель системы отбора мощности с дистанционным управлением находится в положении ВЫКЛ.

Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если величины сопротивления не соответствуют норме, убедитесь в правильности установки провода цепи "массы" и провода сигнальной цепи включателя системы отбора мощности с дистанционным управлением на включателе. Если оба провода установлены правильно, проверьте провода на отсутствие короткого замыкания на "массу" (если ранее включатель системы отбора мощности с дистанционным управлением был признан исправным).

Проверьте отсутствие короткого замыкания между контактами. Установите включатель системы отбора мощности с дистанционным управлением в положение ВЫКЛ. Вставьте щуп в контакт цепи "массы" включателя системы отбора мощности с дистанционным управлением в разъеме жгута проводов комплектного оборудования и подсоедините его к выводу тестера. Подсоедините щуп к другому выводу тестера и проверьте остальные контакты в разъеме. Измерьте сопротивление. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Снимите щуп с контакта цепи "массы" включателя системы отбора мощности с дистанционным управлением и вставьте его в контакт сигнальной цепи включателя в разъеме жгута проводов. При помощи другого щупа проверьте остальные контакты в разъеме. Измерьте сопротивление. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

Если цепь не разомкнута, имеется короткое замыкание цепи включателя на контакт, для которого цепь не разомкнута (если ранее включатель был признан исправным). Отремонтируйте или замените жгут проводов комплектного оборудования в соответствии с инструкциями изготовителя транспортного средства.

Подключите все электроприборы после завершения ремонта.
