Коммутируемый концевой выключатель регулятора скорости передвижения

Коммутируемый концевой выключатель регулятора скорости движения позволяет водителю переключаться на альтернативные настройки скорости передвижения. Это значение программируется с помощью диагностического комплекта INSITE™.

При наличии диагностического комплекта INSITE™ используйте его для контроля работы коммутируемого концевого выключателя регулятора скорости передвижения. При его отсутствии следуйте порядку диагностики неисправностей, изложенному в данном разделе.

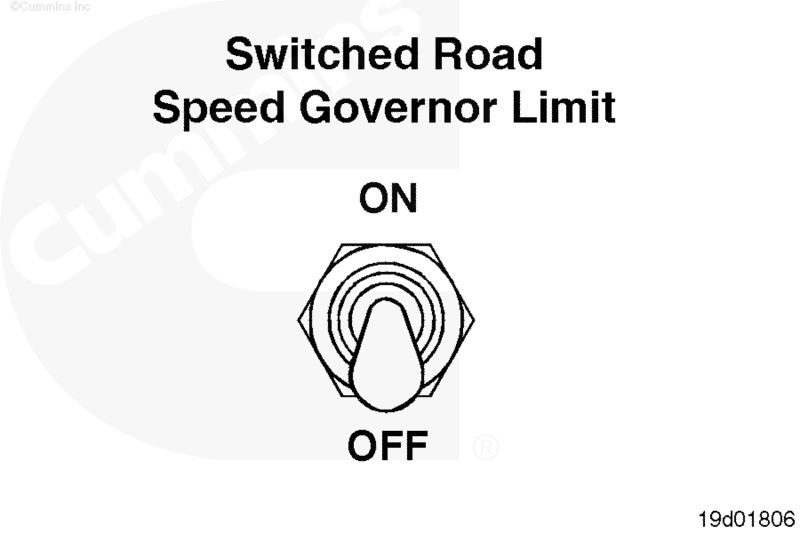

Найдите коммутируемый концевой выключатель регулятора скорости передвижения.

Предварительно пометив, снимите два разъема с контактов выключателя. Прикоснитесь щупами тестера к клеммам выключателя.

Установив выключатель в положение "ВЫКЛ.", измерьте его сопротивление. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута). В противном случае выключатель считается неисправным. Замените выключатель.

Порядок замены описан в Руководстве по ремонту комплектного оборудования.

Установив выключатель в положение "ВКЛ.", измерьте его сопротивление. Тестер должен показывать сопротивление не более 10 Ом (цепь замкнута). В противном случае выключатель считается неисправным. Замените выключатель.

Порядок замены описан в Руководстве по ремонту комплектного оборудования.

Даже если измеренное сопротивление находится в нормативном диапазоне, то выключатель все равно следует проверить на отсутствие короткого замыкания на массу.

Прикоснитесь одним выводом тестера к одной из клемм выключателя. Прикоснитесь другим выводом тестера к массе. Установив выключатель в положение "ВКЛ.", измерьте его сопротивление. Тестер должен показывать сопротивление не менее 100 кОм (цепь разомкнута).

В противном случае выключатель считается неисправным. Замените выключатель. Порядок замены описан в Руководстве по ремонту комплектного оборудования.
