Разъем типа Bosch® для модуля ECM и электромагнитных клапанов форсунок

Разъем используется для подключения соответствующих жгутов к модулю ECM.

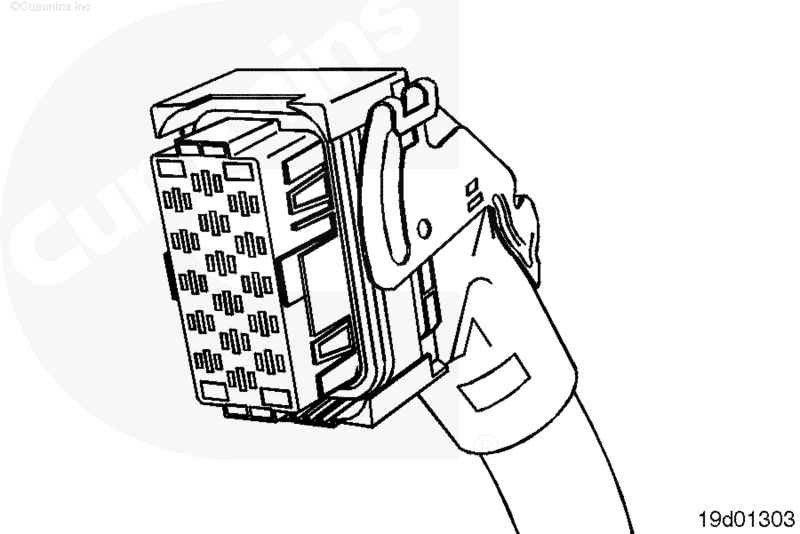

Снимите кожух разъема, слегка отогнув кожух (черного цвета) от двух выступов, удерживающих кожух на разъеме модуля ECM (красного цвета).

Перед снятием контактов их необходимо разблокировать. Одновременно сдвиньте фиолетовые пластины по краям боковых поверхностей разъема. После разблокировки фиолетовая пластина будет совмещена с прорезью, при этом фиолетовая пластина становится видимой на всю длину.

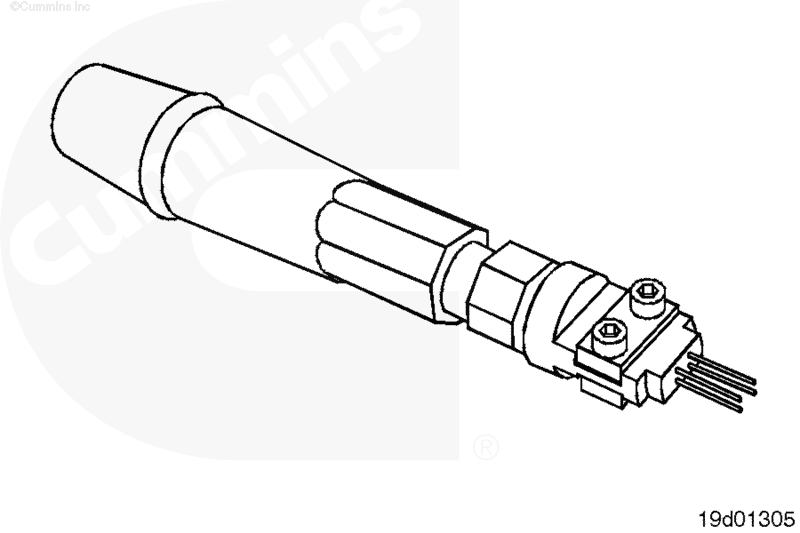

Для извлечения контакта из разъема используйте съемник контактов Bosch®, номер по каталогу 3164091, поместив его поверх провода.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

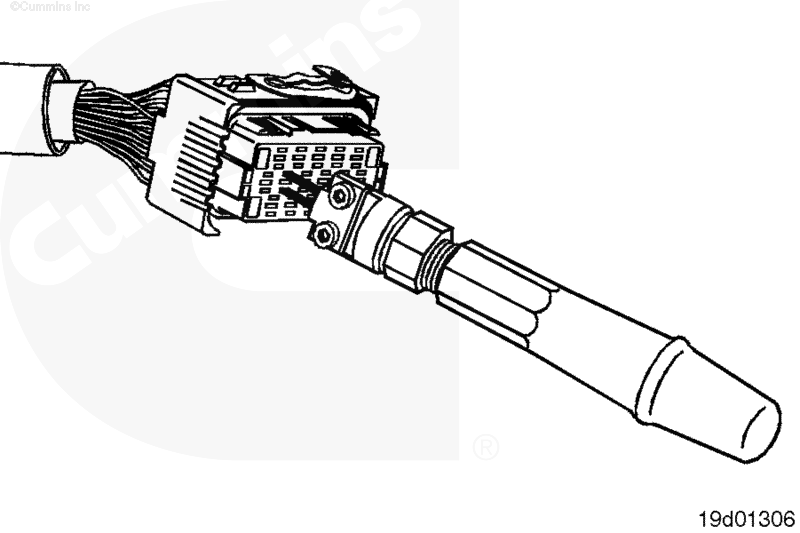

Вставьте съемник контактов в отверстия разъема для разблокировки.

Не вставляйте съемник в разъем до конца.

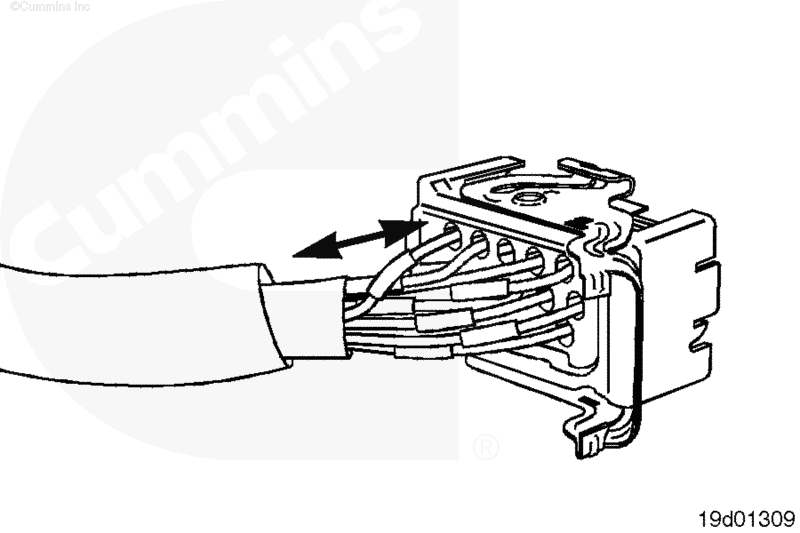

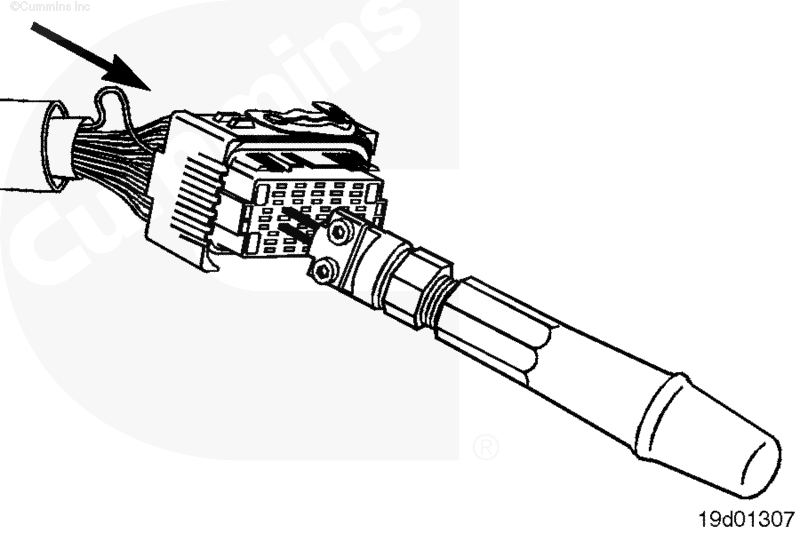

Надавите на соответствующий провод в направлении съемника контактов.

Вставьте съемник контактов в разъем до конца.

 ВНИМАНИЕ

Если провод извлекается с трудом, не тяните за провод сильно. Фиксирующий выступ контактного наконечника застрянет, или наконечник снимется с провода и останется в разъеме.

Аккуратно вытяните провод из разъема. Если он вытягивается с трудом, повторите всю процедуру.

ПРИМЕЧАНИЕ: Ремонтный провод имеет длину 127 мм [5 дюймов].

Обрежьте кусачками провод с контактом на расстоянии 127 мм [5 дюймов].

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

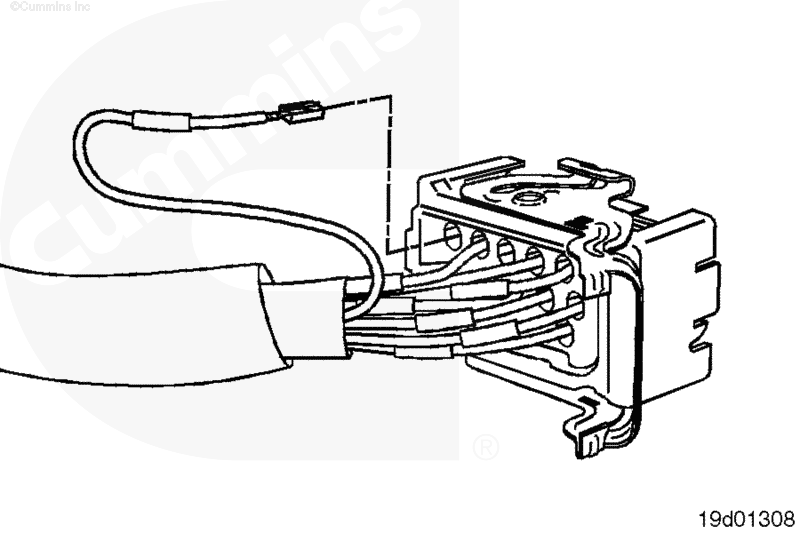

Установите ремонтный провод на оголенном проводе.

Убедитесь в том, что оголенный провод до конца входит в стыковой соединитель.

Используйте обжимные щипцы, номер по каталогу 3822930, для обжимки ремонтного провода на оголенном проводе.

Для нагревания термоусадочной трубки вокруг провода используйте технический фен, номер по каталогу 3822860. Произойдет усадка трубки, и соединение станет водонепроницаемым.

Наконечник провода имеет установочные выступы, которые позволяют вставить наконечник только в определенном положении.

Вставьте провод с задней стороны разъема.

Вставьте провод в разъем.

Аккуратно потяните провод для проверки его крепления в разъеме.

ПРИМЕЧАНИЕ: Если фиксирующий выступ провода не защелкнулся, снимите провод, отогните выступ от наконечника и повторите операцию.

Разъем используется для подключения жгутов к модулю ECM.

Снимите кожух разъема, слегка отогнув кожух (черного цвета) от двух выступов, удерживающих кожух на разъеме модуля ECM (красного цвета).

Перед снятием контактов их необходимо разблокировать. Одновременно сдвиньте фиолетовые пластины по краям боковых поверхностей разъема. После разблокировки фиолетовая пластина будет совмещена с прорезью, при этом фиолетовая пластина становится видимой на всю длину.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Для замены разъема используйте съемник контактов Bosch®, номер по каталогу 3164091. Поместите его поверх каждого провода для извлечения всех контактов из разъема.

Вставьте съемник контактов в отверстия разъема для разблокировки.

Не вставляйте съемник в разъем до конца.

Надавите на соответствующий провод в направлении съемника контактов.

Вставьте съемник контактов в разъем до конца.

 ВНИМАНИЕ

Если провод извлекается с трудом, не тяните за провод сильно, иначе фиксирующий выступ контактного наконечника застрянет, или наконечник снимется с провода и останется в разъеме.

Аккуратно вытяните провод из разъема и запишите номер отверстия, из которого извлечен контакт. Если провод вытягивается с трудом, повторите всю процедуру.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Наконечник провода имеет установочные выступы, которые позволяют вставить наконечник только в определенном положении.

Вставьте контакты в соответствующие отверстия нового разъема.

Каждый контакт должен со щелчком зафиксироваться на месте и удерживать провод в разъеме.

Аккуратно потяните каждый провод для проверки его крепления в разъеме.

Установите на место кожух разъема, вставив шарнир кожуха (черного цвета) в шарнир разъема (красного цвета).

Закройте кожухом разъем и жгут проводов, нажав на выступ разъема до щелчка.
