Разъемы типа Bosch® для приводов и датчиков

Разъем не подлежит ремонту. При повреждении какой-либо части разъема замените разъем соответствующим ремонтным разъемом.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Разъем не подлежит ремонту. При повреждении какой-либо части разъема замените разъем соответствующим ремонтным разъемом.

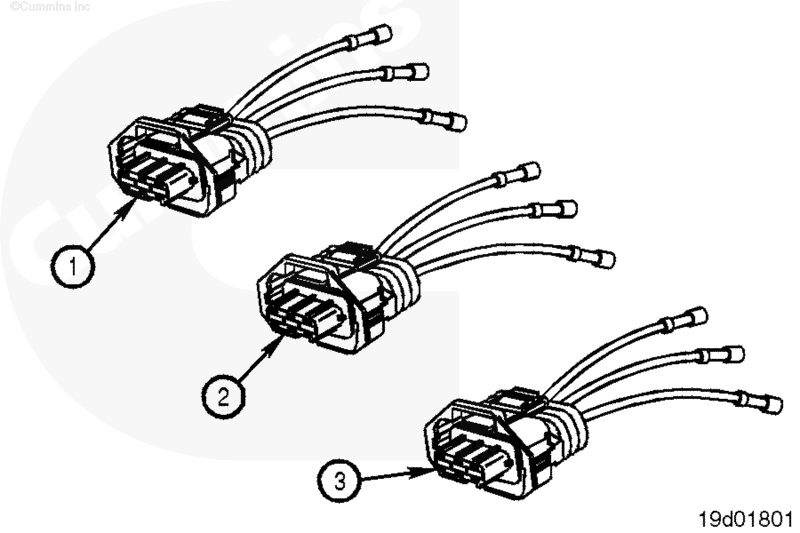

Разъемы имеют различную конфигурацию контактов и не взаимозаменяемы между собой.

При необходимости замены убедитесь в том, что к контактам 1, 2 и 3 подключены соответствующие провода.

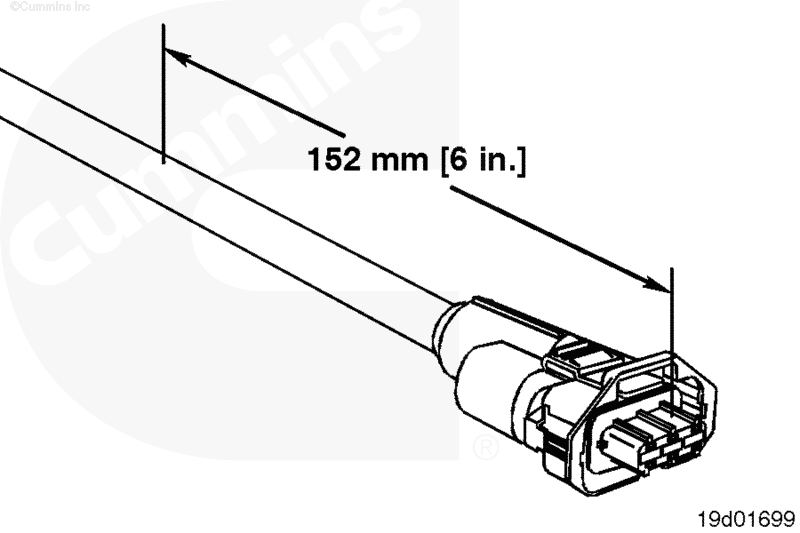

Отмерьте расстояние 152 мм [6 дюймов] от торца разъема. Снимите защитную крышку жгута проводов.

Перед обрезанием проводов разметьте их и нанесите на них метки.

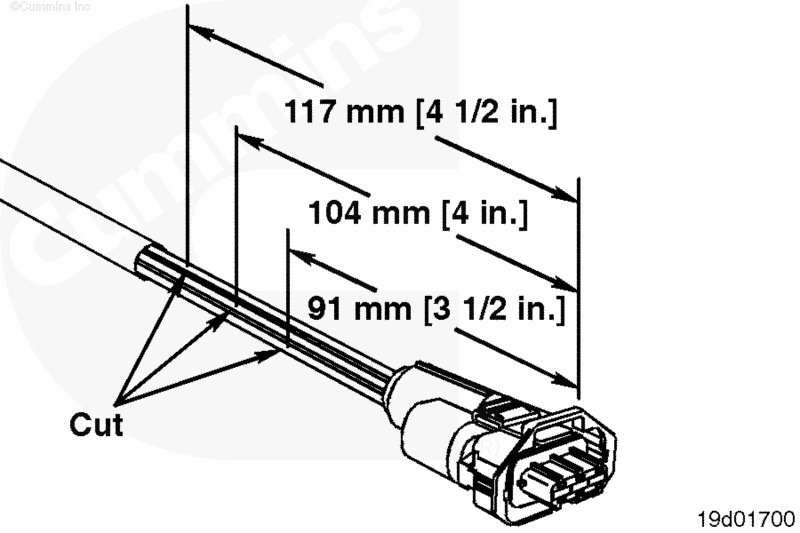

Обрежьте кусачками провод 1 на расстоянии 117 мм [4-½ дюйма] от торца разъема.

Обрежьте кусачками провод 2 на расстоянии 104 мм [4 дюйма] от торца разъема.

Обрежьте кусачками провод 3 на расстоянии 91 мм [3-½ дюйма] от торца разъема.

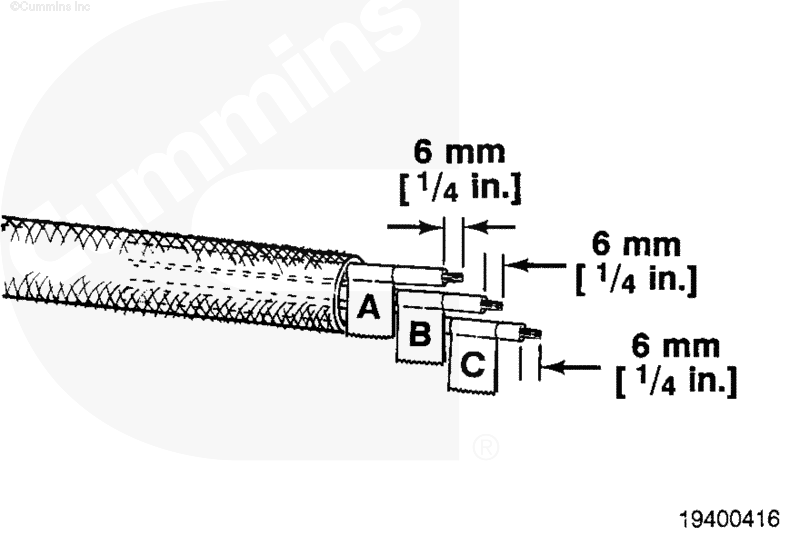

Для снятия 6 мм [1/4 дюйма] изоляции со всех проводов используйте обжимные щипцы, номер по каталогу 3822930.

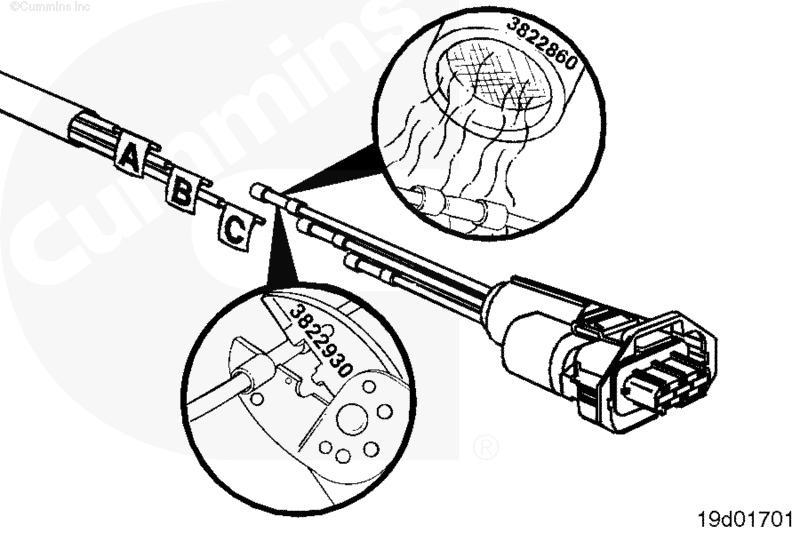

Установите ремонтные провода с контактами и разъем на оголенные участки проводов жгута и обожмите все ремонтные провода в жгуте при помощи обжимных щипцов.

Для нагревания термоусадочной трубки используйте технический фен, номер по каталогу 3822860. Произойдет усадка трубки, и соединение станет водонепроницаемым.

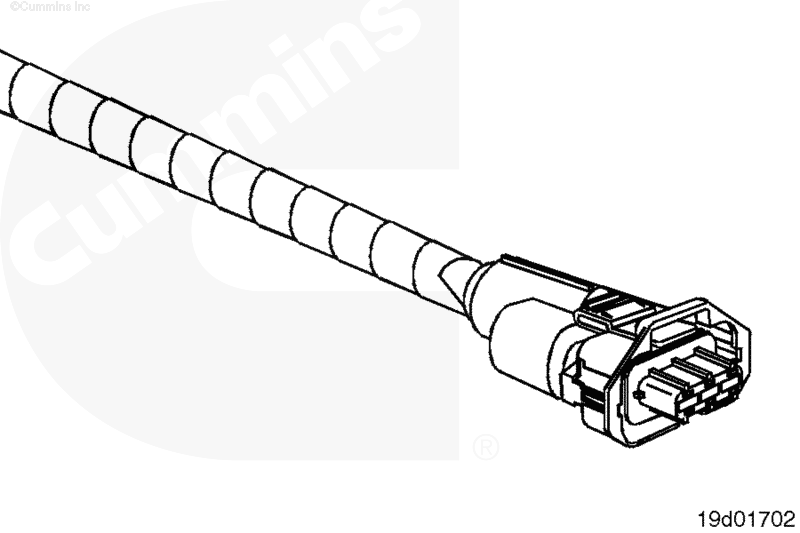

По окончании ремонта оберните провода изоляционной лентой для дополнительной защиты.
