Разъем типа Framatome

Разъем может иметь различные конфигурации контактов. Ремонт разъемов всех типов выполняется одинаково.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

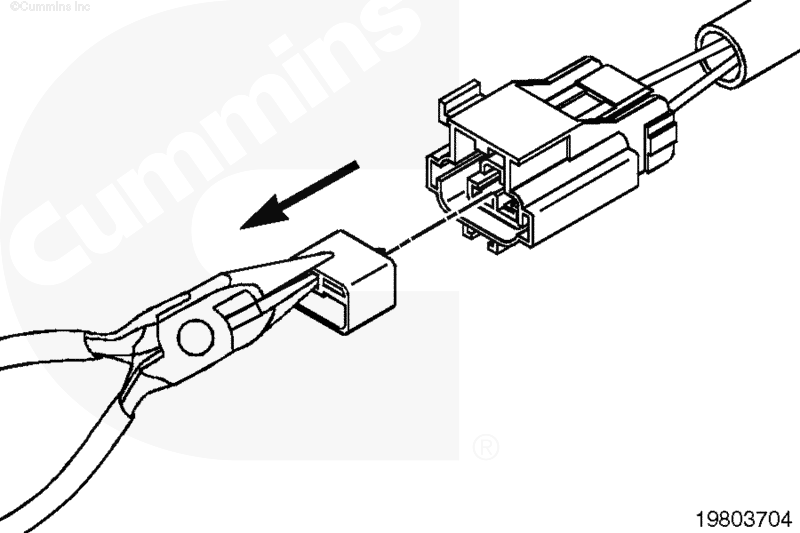

Для замены контакта в гнездовом разъеме снимите синий внутренний фиксатор разъема при помощи плоскогубцев с удлиненными губками.

 ВНИМАНИЕ

Фиксирующий выступ легко повредить. Проявляйте осторожность при работе с этим приспособлением. Не прикладывайте усилия при установке приспособления.

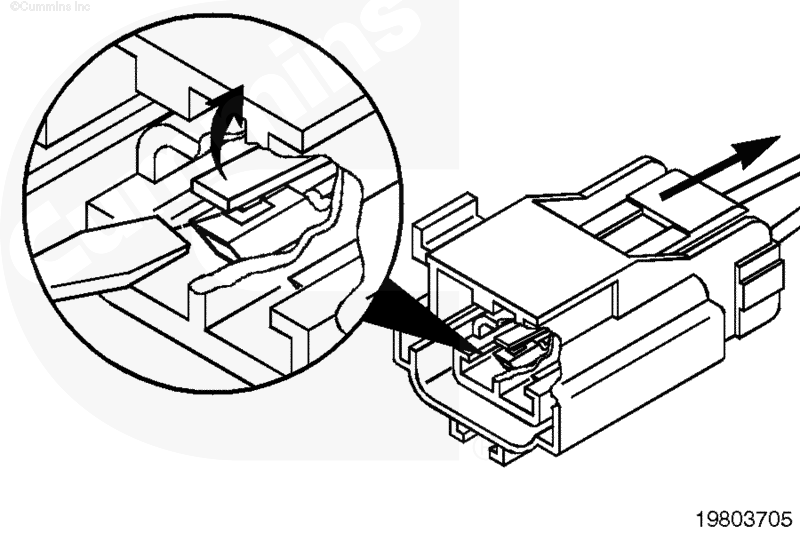

Для извлечения контакта из корпуса разъема аккуратно потяните провод в обратном направлении. Одновременно освободите фиксирующий выступ, отодвинув его от контакта при помощи отвертки.

 ВНИМАНИЕ

Если ремонту подлежат несколько проводов, пометьте каждый провод и устанавливайте его на прежнее место. Установка провода на неправильное место может привести к повреждению электрооборудования.

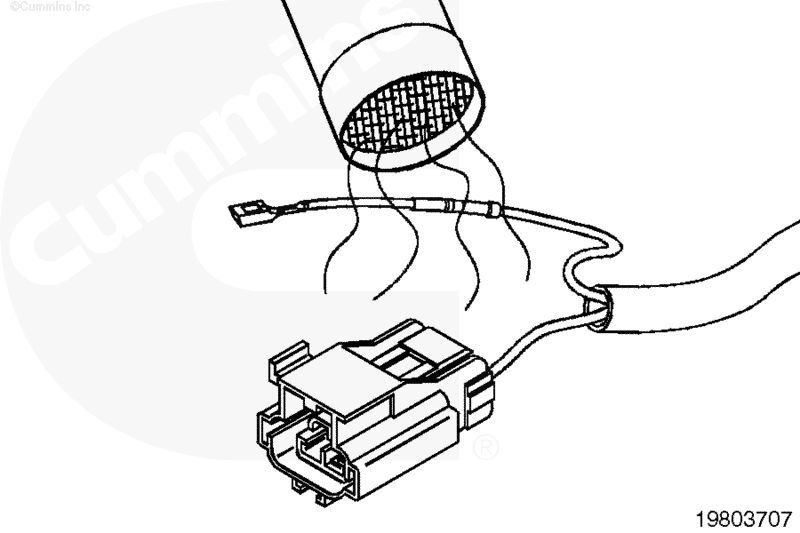

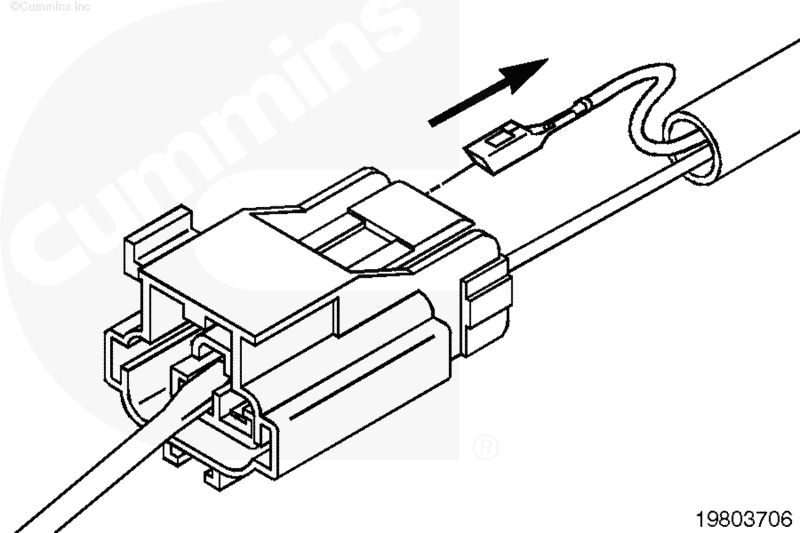

Вытяните провод с контактным наконечником из корпуса разъема.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале данного раздела.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

Обрежьте провод с контактом на расстоянии 127 мм [5 дюймов], используя обжимные щипцы, номер по каталогу 3822930.

Для снятия 6 мм [1/4 дюйма] изоляции с провода используйте обжимные щипцы, номер по каталогу 3822930.

Установите ремонтный провод нужного размера на оголенный провод.

Убедитесь в том, что оголенный провод до конца входит в стыковой соединитель.

Используйте обжимные щипцы, номер по каталогу 3822930, для обжимки ремонтного провода на оголенном проводе.

Для нагревания термоусадочной трубки вокруг провода используйте технический фен, номер по каталогу 3822860.

Произойдет усадка трубки, и соединение станет водонепроницаемым.

 ВНИМАНИЕ

При ремонте более одного провода или при замене корпуса разъема убедитесь в том, что провода устанавливаются на прежнее место. Установка провода на неправильное место может привести к повреждению электрооборудования.

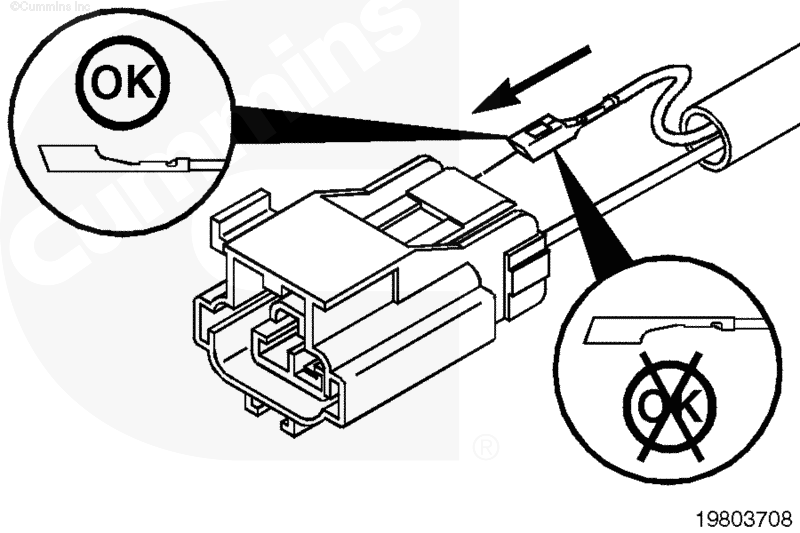

Вставьте провод с контактным наконечником в корпус разъема. Вставьте провод с контактным наконечником в уплотнитель в задней части разъема. Установите ремонтный провод с контактным наконечником таким образом, чтобы более длинная сторона наконечника была ближе к фиксирующему выступу разъема.

Ровно вдвигайте провода до щелчка. Проверьте правильность фиксации на месте, потянув провод с легким усилием.

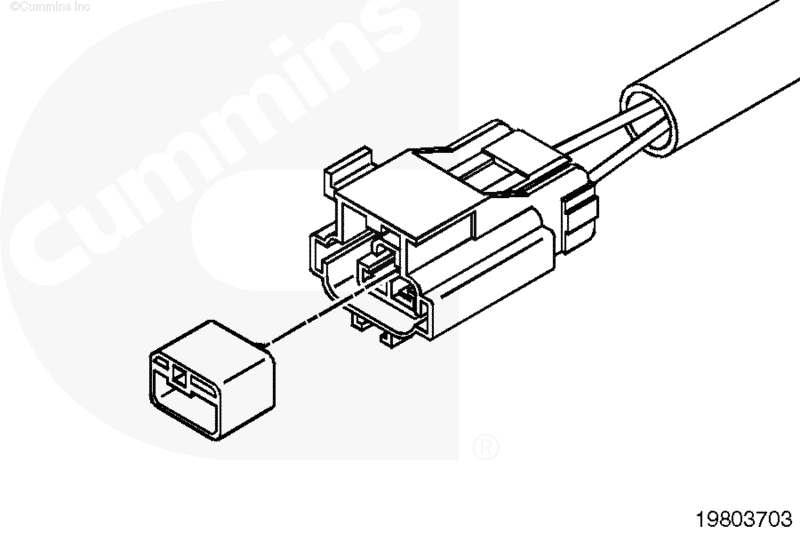

После установки проводов на место вставьте синий внутренний фиксатор разъема, расположив его фиксирующий выступ в направлении к фиксирующему выступу разъема.

Нажмите на синий внутренний фиксатор разъема до его установки на место со щелчком.

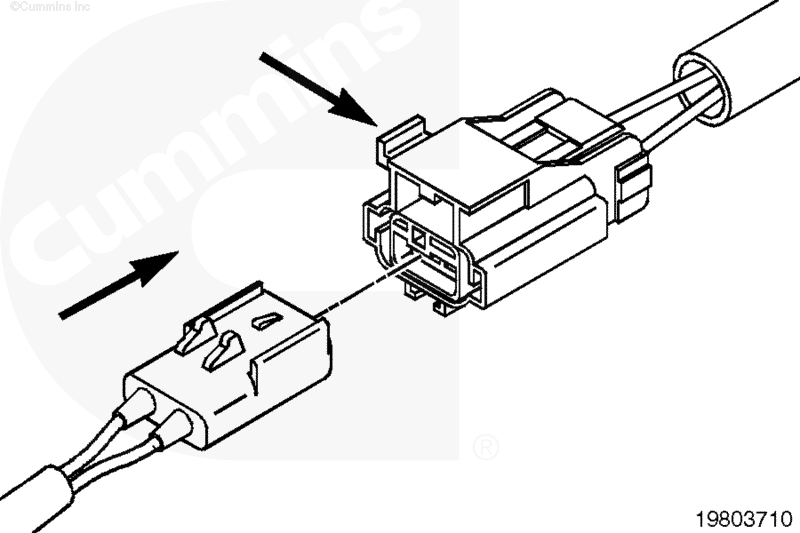

Вставьте штекерный разъем в гнездовой разъем до установки внешнего фиксирующего зажима на место со щелчком.

Сдвиньте фиксатор разъема в закрытое положение.

Разъем может иметь различные конфигурации контактов. Ремонт разъемов всех типов выполняется одинаково.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале данного раздела.

Расположение контактов указано на электрической схеме в Разделе E.

 ВНИМАНИЕ

При ремонте более одного провода или при замене корпуса разъема убедитесь в том, что провода устанавливаются на прежнее место. Установка провода на неправильное место может привести к повреждению электрооборудования.

Для замены разъема захватите и ровно вытяните синий внутренний фиксатор разъема.

 ВНИМАНИЕ

Фиксирующий выступ легко повредить. Проявляйте осторожность при работе с этим приспособлением. Не прикладывайте усилия при установке приспособления.

Для извлечения контакта из корпуса разъема аккуратно потяните провод в обратном направлении. Одновременно освободите фиксирующий выступ, отодвинув его от контакта при помощи отвертки.

Замените разъем и установите провода с контактными наконечниками в уплотнитель в задней части разъема. Ровно вдвигайте провода до щелчка. Проверьте правильность фиксации на месте, потянув провод с легким усилием.

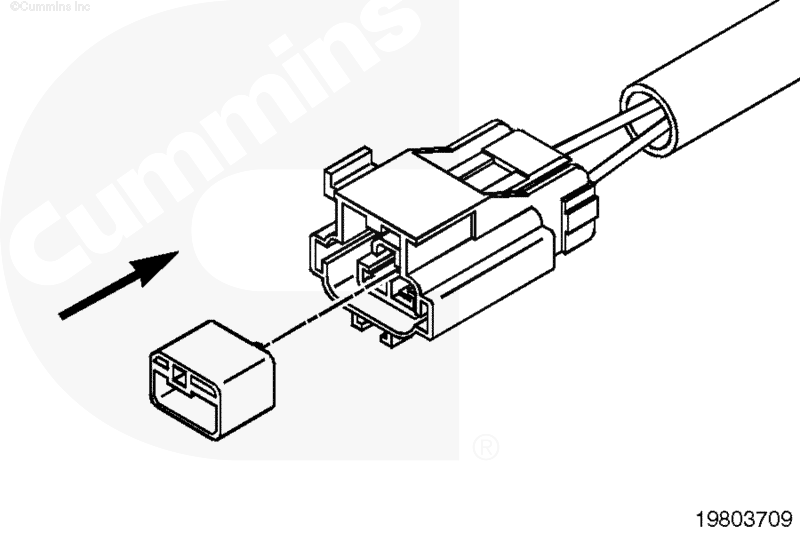

После установки проводов на место вставьте синий внутренний фиксатор разъема, расположив его фиксирующий выступ в направлении к фиксирующему выступу разъема.

Нажмите на синий внутренний фиксатор разъема до его установки на место со щелчком.

Вставьте штекерный разъем в гнездовой разъем до установки внешнего фиксирующего зажима на место со щелчком.

Сдвиньте фиксатор разъема в закрытое положение.
