Разъем типа Ford

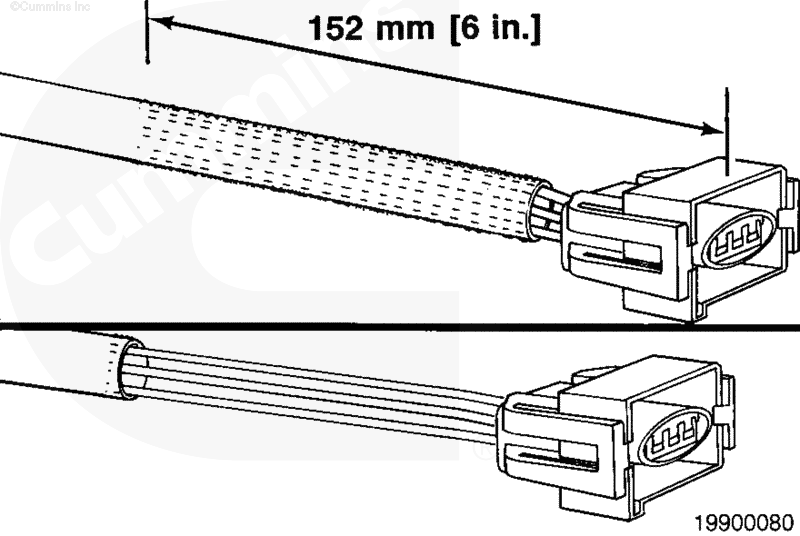

Отмерьте расстояние 152 мм [6 дюймов] от торца разъема. При помощи приспособления для снятия оплетки, номер по каталогу 3822932, снимите защитную крышку жгута проводов.

Перед обрезанием проводов разметьте их и нанесите на них метки.

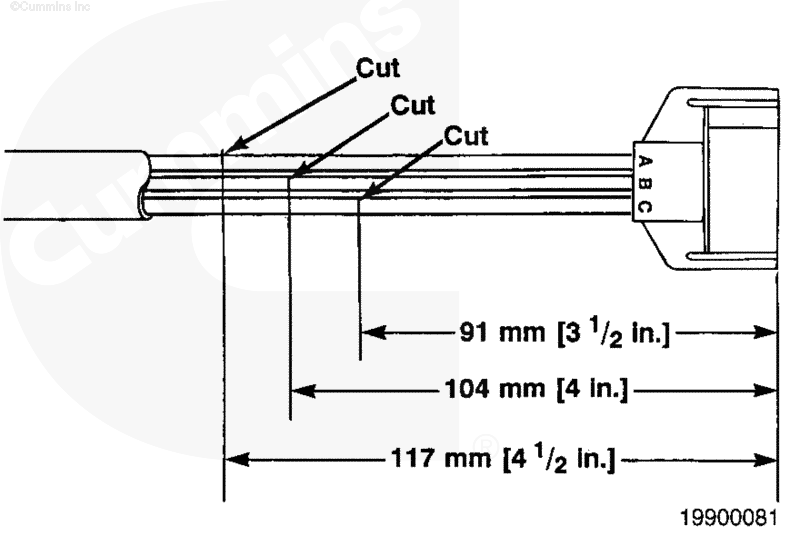

Обрежьте провод A на расстоянии 117 мм [4-½ дюйма] от торца разъема.

Обрежьте провод B на расстоянии 104 мм [4 дюйма] от торца разъема.

Обрежьте провод C на расстоянии 91 мм [3-½ дюйма] от торца разъема.

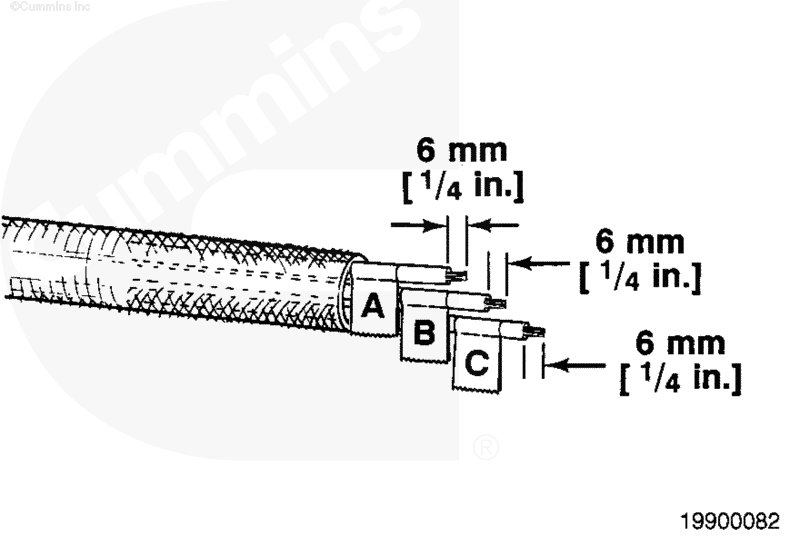

Для снятия 6 мм [1/4 дюйма] изоляции со всех трех проводов используйте обжимные щипцы, номер по каталогу 3822930.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

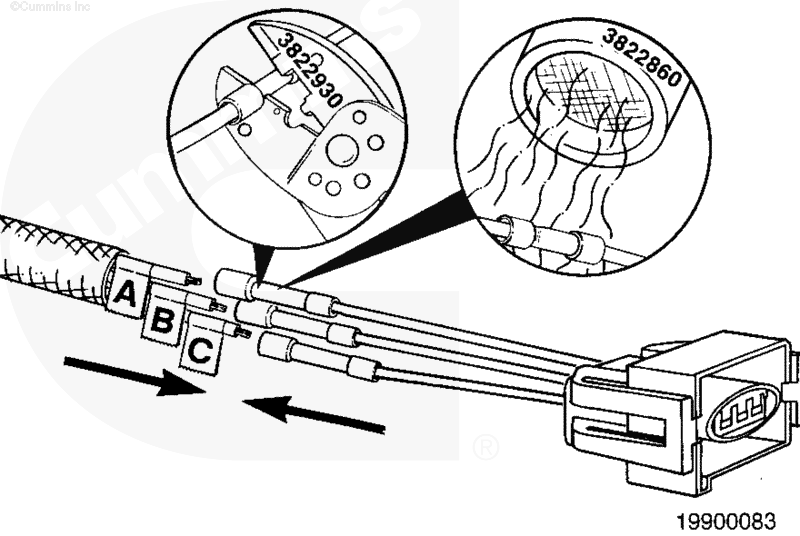

Установите ремонтные провода с наконечниками на оголенные участки проводов и обожмите наконечники при помощи обжимных щипцов, номер по каталогу 3822930.

Для нагревания термоусадочной трубки используйте технический фен, номер по каталогу 3823860, или открытое пламя. Произойдет усадка трубки, и соединение станет водонепроницаемым.

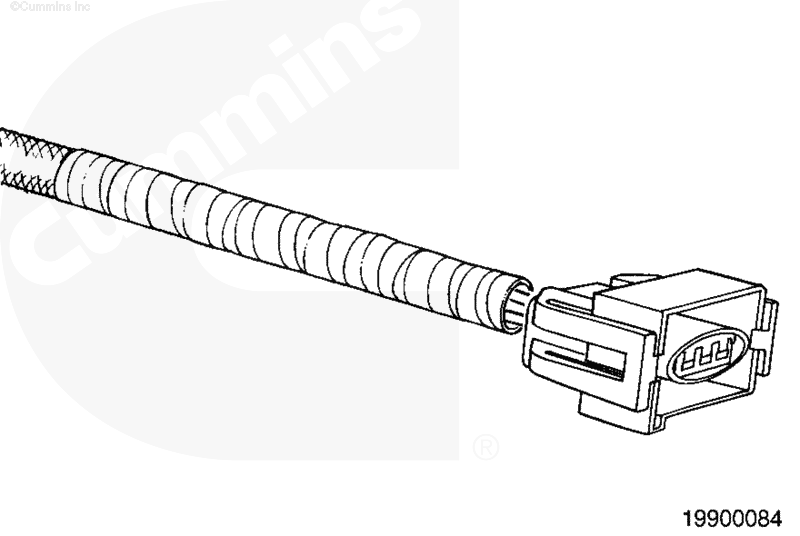

По окончании ремонта оберните провода изоляционной лентой для дополнительной защиты.
