Перемычка режима диагностики уровня охлаждающей жидкости

Разъем предназначен для подключения различных датчиков и выключателей к жгутам проводов двигателя, интерфейса комплектного оборудования и к жгуту проводов комплектного оборудования. Разъем может быть с двумя или четырьмя выводами. Все виды разъемов ремонтируются одинаково. В настоящей процедуре отражены сведения для разъема с четырьмя выводами.

ПРИМЕЧАНИЕ: Убедитесь в подключении нужных проводов к нужным разъемам. См. принципиальную электросхему в разделе E настоящего руководства.

Чтобы заменить клемму разъема Weather-Pack (1), поднимите фиксаторы (2) и, потянув электрические разъемы в разные стороны (3), снимите перемычку режима диагностики датчика (4).

ПРИМЕЧАНИЕ: Убедитесь в том, что на пластмассовом корпусе новой перемычки отсутствуют трещины, а на ее резиновом уплотнении отсутствуют порезы.

ПРИМЕЧАНИЕ: Убедитесь в отсутствии порезов и повреждений на перемычке.

Убедитесь в отсутствии обрывов цепи на перемычке.

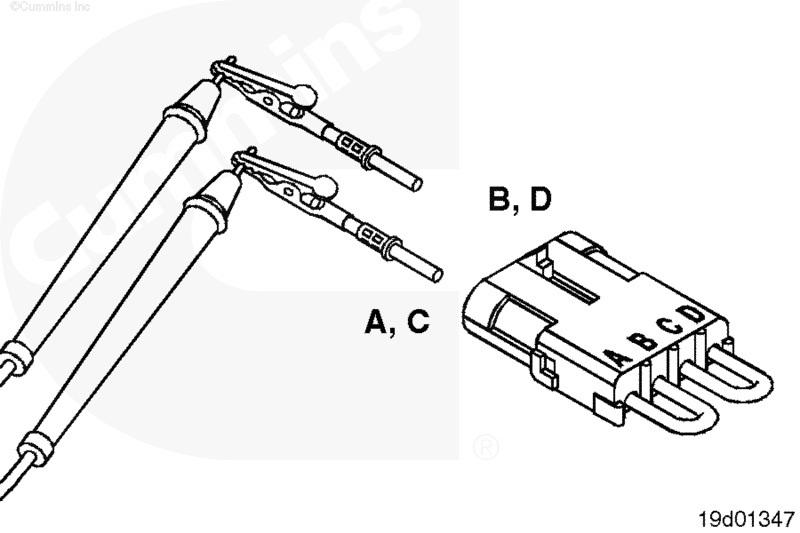

Убедитесь в отсутствии обрывов цепи между контактами A и B и между контактами C и D.

Показания тестера должны составлять не более 10 Ом.

В противном случае перемычку режима диагностики уровня охлаждающей жидкости отремонтируйте или изготовьте новую.

Откройте проволочный замок.

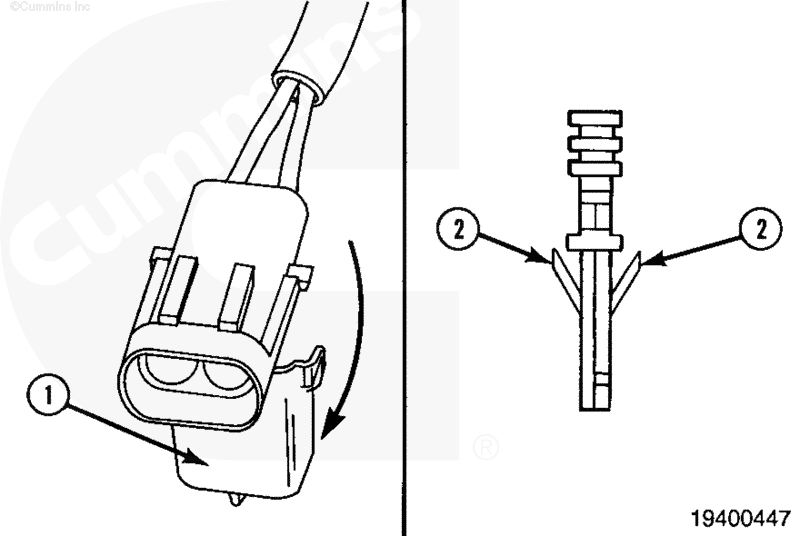

ПРИМЕЧАНИЕ: Замок удерживается в корпусе разъема проволочным замком (1) и двумя фиксаторами (2) на клемме.

 ВНИМАНИЕ

Это приспособление может легко сломаться. Поэтому, пользуясь им, следует соблюдать осторожность. При работе не прикладывайте к нему чрезмерное усилие.

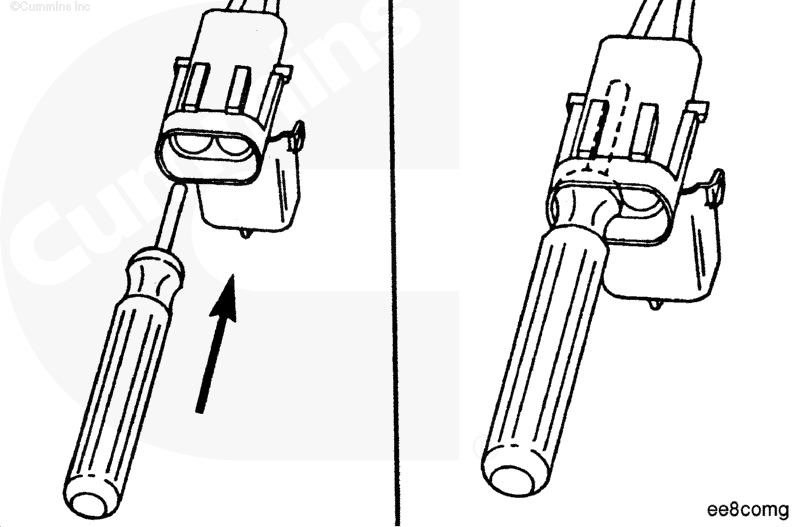

На клемму вставьте приспособление для извлечения контактов разъема Weather-Pack (номер по каталогу 3822608).

Проворачивая, осторожно протолкните приспособление до упора.

 ВНИМАНИЕ

Если ремонтируется несколько проводов, то для снижения вероятности неправильного подключения разъема к каждому проводу прикрепите бирку, с помощью которой установите провод в первоначальное положение.

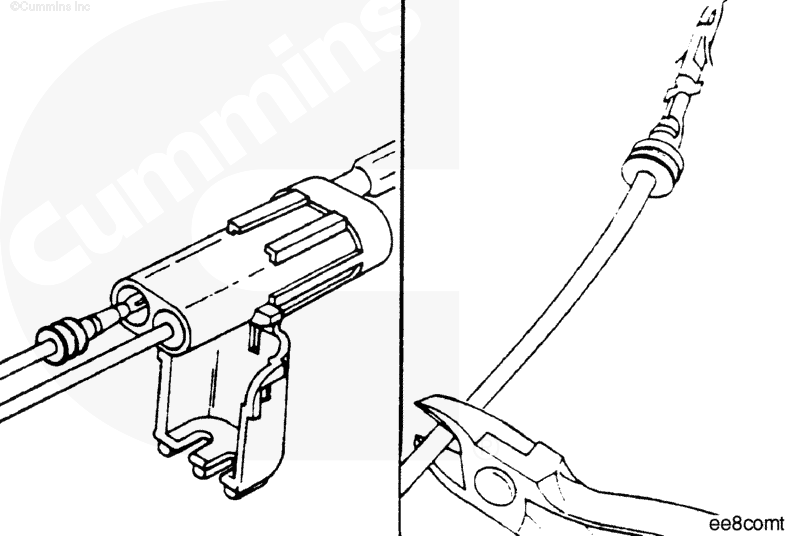

Из корпуса разъема извлеките провод и клемму.

ПРИМЕЧАНИЕ: Длина ремонтного провода и клеммы составляет 127 мм [5 дюймов].

С помощью кусачек обрежьте провода с клеммой до длины 127 мм [5 дюймов].

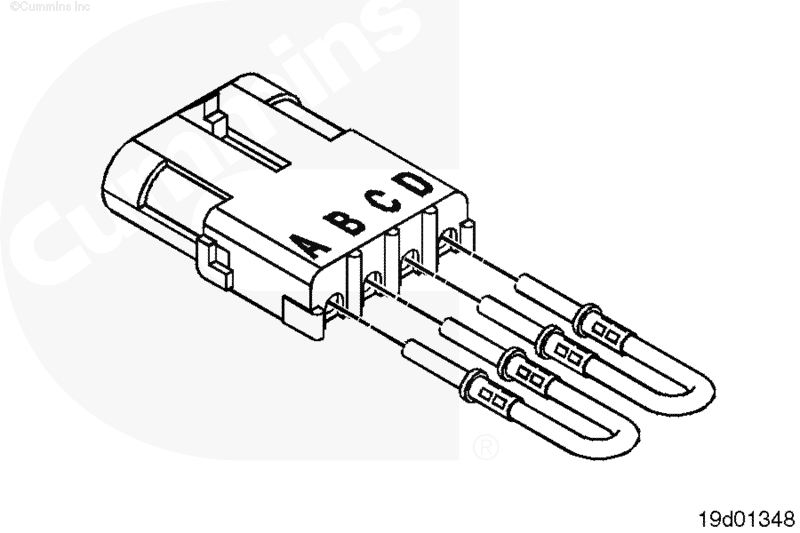

Перемычка режима диагностики собирается следующим образом:

Подключите контакт A к контакту B.

Подключите контакт C к контакту D.

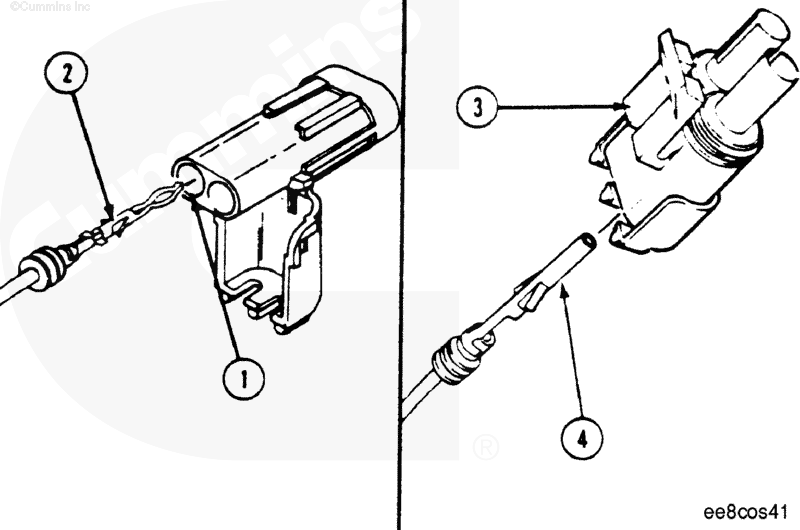

ПРИМЕЧАНИЕ: На разъемах с защитным корпусом (1) применяются клеммы штекерного типа (2). На разъемах с трубкой (3) применяются клеммы гнездового типа (4).

Ремонтный провод для клеммы штекерного типа имеет номер по каталогу 3822922.

Ремонтный провод для клеммы гнездового типа имеет номер по каталогу 3822923.

Номер по каталогу 4-контактного защитного корпуса разъема Weather-Pack - 3823341.

Номер по каталогу 4-контактной трубки разъема Weather-Pack - 3823342.

 ВНИМАНИЕ

Для снижения вероятности неправильного подключения разъема при ремонте нескольких проводов или при замене корпуса разъема проследите за тем, чтобы вставить провода в те же места, в которые они были вставлены в первоначальном разъеме.

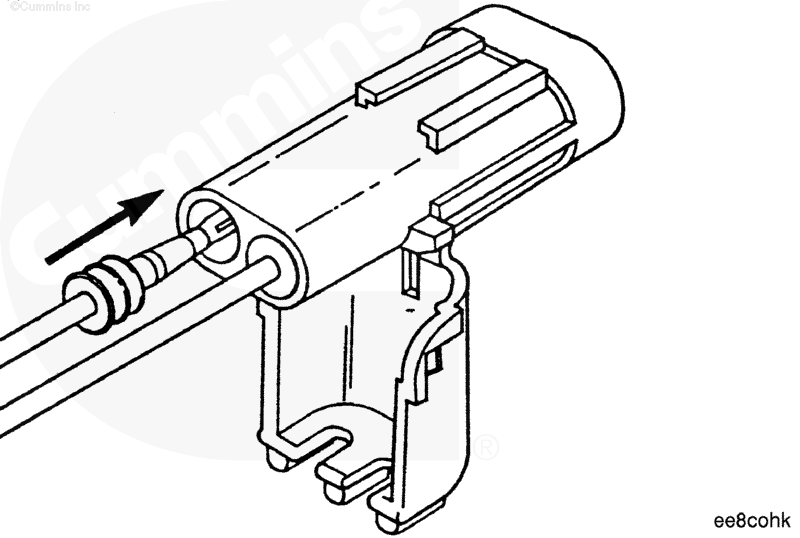

Вставьте клемму в корпус разъема. При этом фиксаторы клеммы должны щелкнуть и удерживать разъем в корпусе.

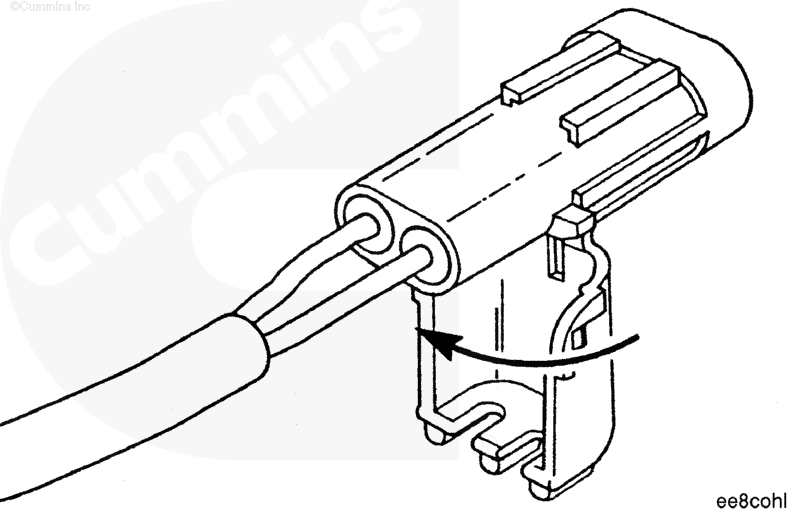

Закройте и зафиксируйте проволочный замок на корпусе разъема.

Убедитесь в отсутствии обрывов цепи на перемычке.

Убедитесь в отсутствии обрывов цепи между контактами A и B и между контактами C и D.

Показания тестера должны составлять не более 10 Ом.

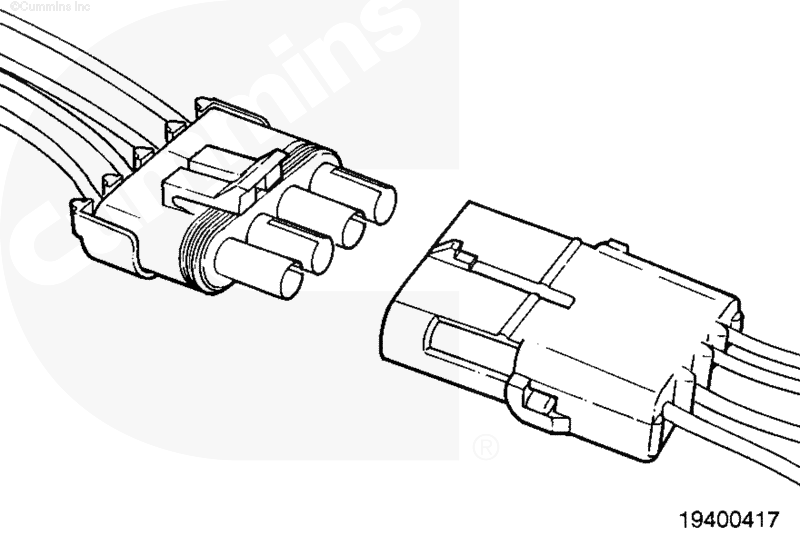

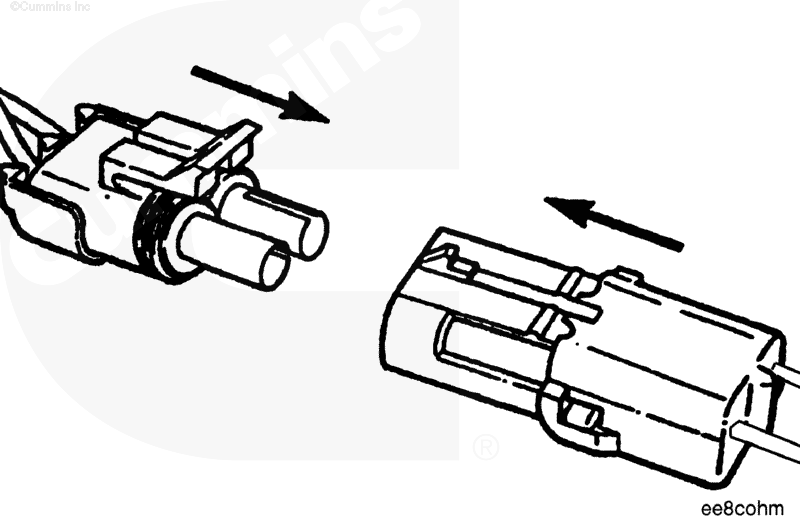

Сложив вместе, вставьте обе половины разъема.
