Разъем типа Deutsch™ DRC

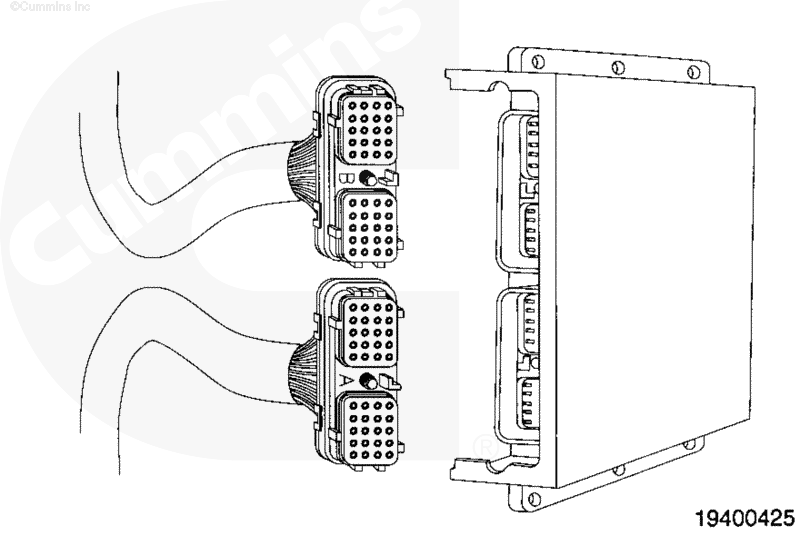

Разъем Deutsch используется для подключения соответствующих жгутов к модулю ECM.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

Для извлечения контакта из разъема используйте съемник контактов Deutsch (см. таблицу ниже).

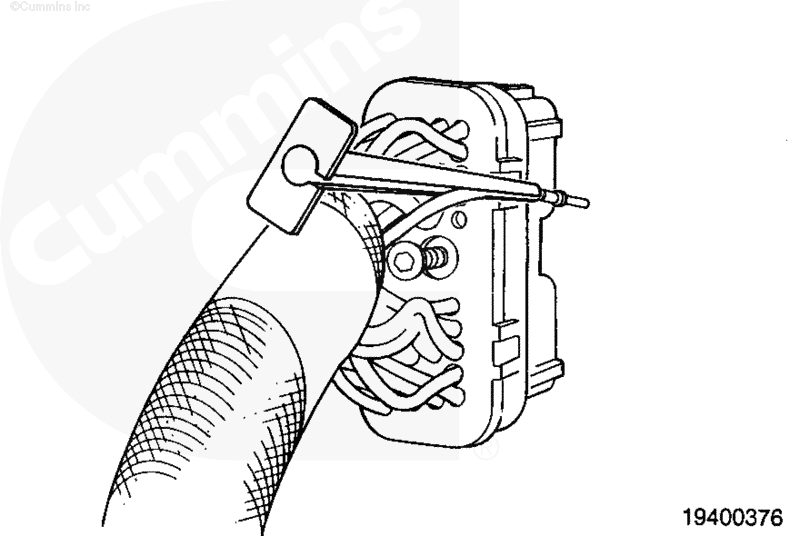

Вставьте приспособление в разъем приблизительно на 25 мм [1 дюйм] до упора в фланец контактного наконечника.

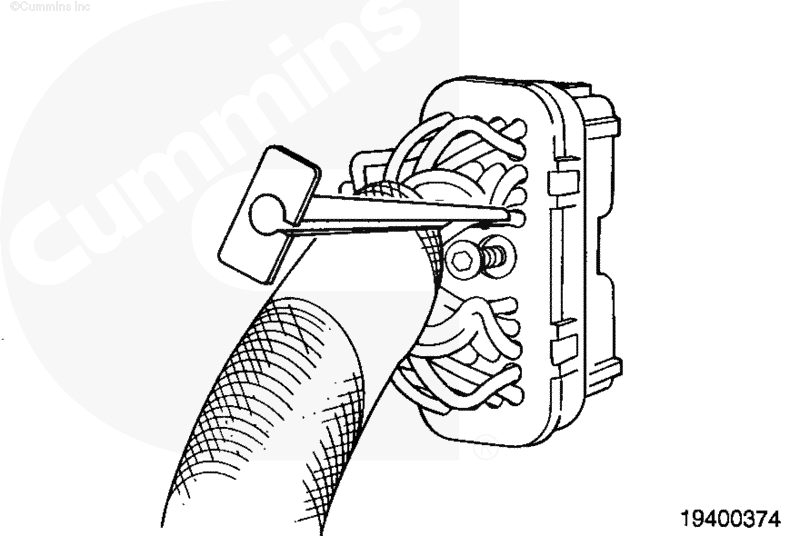

Удерживая приспособление на фланце контактного наконечника, вытяните провод с контактом из разъема. Отметьте отверстие, из которого извлекается контакт, и запишите его номер.

ПРИМЕЧАНИЕ: Ремонтный провод имеет длину 127 мм [5 дюймов].

Обрежьте провод с контактом на расстоянии 127 мм [5 дюймов], используя обжимные щипцы, номер по каталогу 3822930.

Снимите 6 мм [1/4 дюйма] изоляции с провода, используя обжимные щипцы.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Установите ремонтный провод нужного размера на оголенный провод. Убедитесь в том, что оголенный провод до конца входит в стыковой соединитель.

Используйте обжимные щипцы для обжимки ремонтного провода на оголенном проводе.

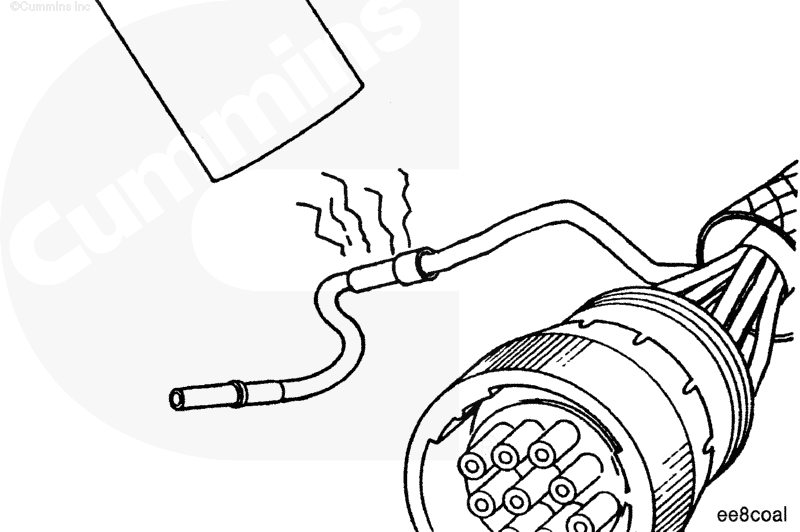

Для нагревания термоусадочной трубки вокруг провода используйте технический фен, номер по каталогу 3822860, или открытое пламя. Произойдет усадка трубки, и соединение станет водонепроницаемым.

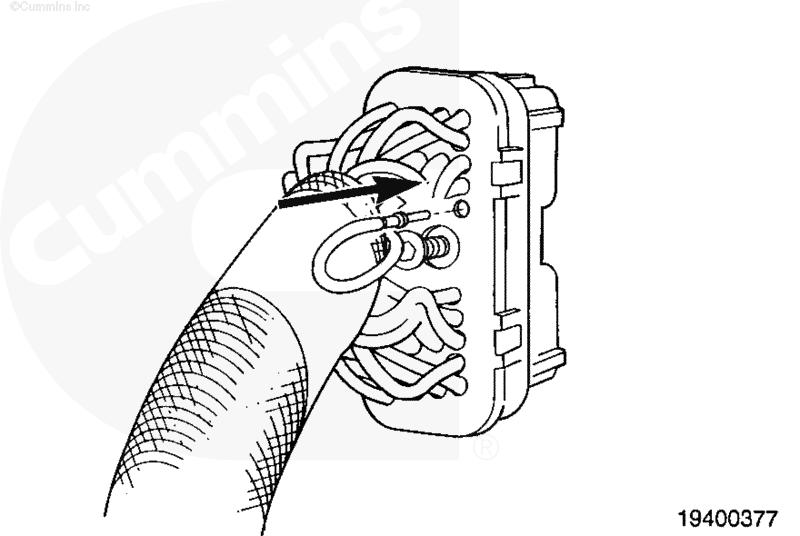

Вставьте контакт в соответствующее отверстие разъема.

Контакт должен со щелчком зафиксироваться на месте и удерживать провод в разъеме.

Аккуратно потяните провод для проверки его крепления в разъеме.

 ВНИМАНИЕ

Используйте только рекомендованную фирмой Камминз смазку DS-ES, номер по каталогу 3822934. Использование в разъемах других видов смазки, например смазочного масла или консистентной смазки, может привести к повреждению модуля ECM, снижению рабочих характеристик двигателя или преждевременному износу контактов.

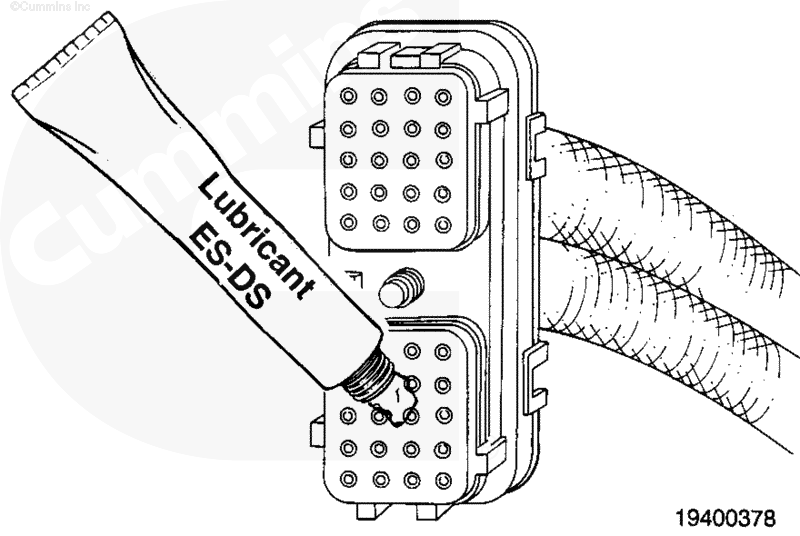

Нанесите небольшое количество смазки на контактные наконечники. Не заполняйте смазкой все отверстие разъема.

Разъем Deutsch используется для подключения соответствующих жгутов к модулю ECM.

Для извлечения контакта из разъема используйте съемник контактов Deutsch (см. таблицу ниже).

Заменяйте провода поочередно. Прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

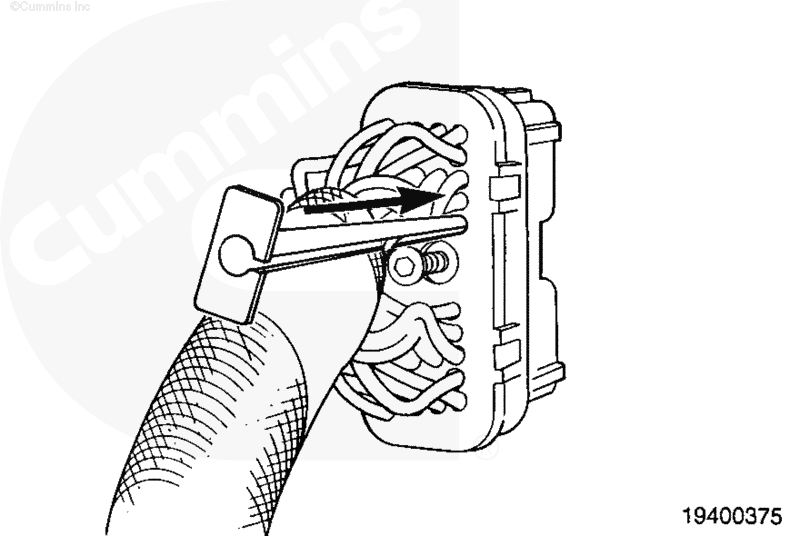

Вставьте приспособление в разъем приблизительно на 25 мм [1 дюйм] до упора в фланец контактного наконечника.

Удерживая приспособление на фланце контактного наконечника, вытяните провод с контактом из разъема. Отметьте отверстие, из которого извлекается контакт, и запишите его номер.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Вставьте контакты в соответствующие отверстия нового разъема.

Каждый контакт должен со щелчком зафиксироваться на месте и удерживать провод в разъеме.

Аккуратно потяните каждый провод для проверки его крепления в разъеме.

 ВНИМАНИЕ

Используйте только смазку DS-ES фирмы Камминз, номер по каталогу 3822934. Использование в разъемах других видов смазки, например смазочного масла или консистентной смазки, может привести к повреждению модуля ECM, снижению рабочих характеристик двигателя или преждевременному износу контактов.

Нанесите небольшое количество смазки на контактные наконечники. Не заполняйте смазкой все отверстие разъема.
