Разъем типа Deutsch™ DТ

Разъем может иметь различные конфигурации контактов. Ремонт разъемов всех типов выполняется одинаково.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

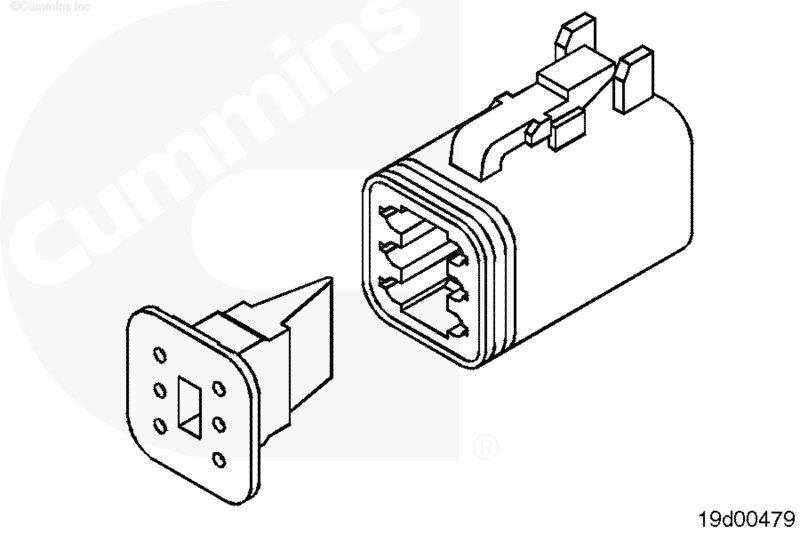

Для замены контакта в гнездовой части разъема снимите оранжевый клин, используя плоскогубцы с удлиненными губками или проволочный крючок для вытягивания клина.

 ВНИМАНИЕ

Фиксирующий выступ легко повредить. Проявляйте осторожность при работе с этим приспособлением. Не прикладывайте усилия при установке приспособления.

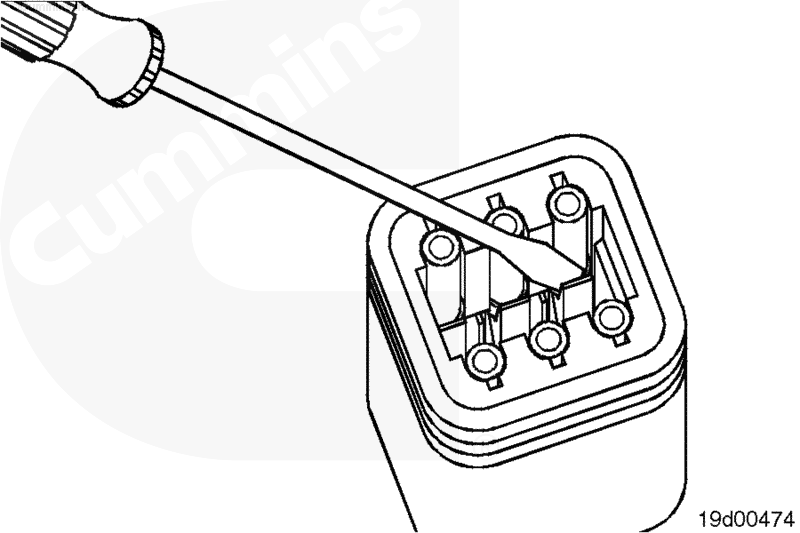

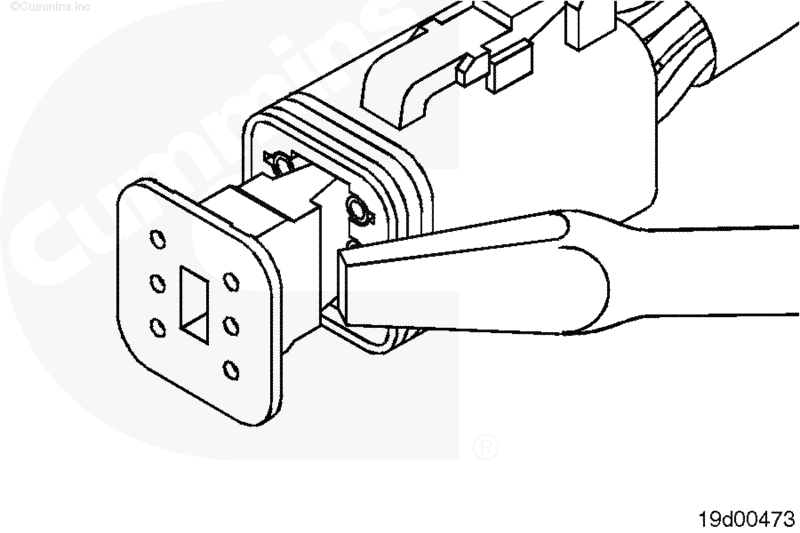

Для извлечения контакта из корпуса разъема аккуратно потяните провод в обратном направлении. Одновременно освободите фиксирующий выступ, отодвинув его от контакта при помощи отвертки.

 ВНИМАНИЕ

Если ремонту подлежат несколько проводов, пометьте каждый провод и устанавливайте его на прежнее место. Установка провода на неправильное место может привести к повреждению электрооборудования.

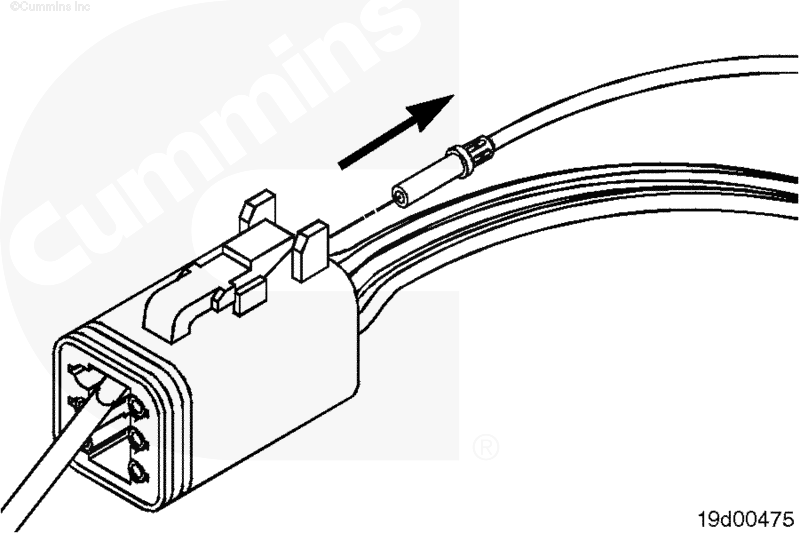

Вытяните провод с контактным наконечником из корпуса разъема.

Для правильного выбора ремонтных проводов см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Заменяйте контактные провода поочередно. При необходимости замены более одного провода прикрепите к каждому снимаемому проводу бирку с буквенным обозначением.

Расположение контактов указано на электрической схеме в Разделе E.

Перед установкой нового ремонтного провода попытайтесь вставить провод для проверки правильности его размера.

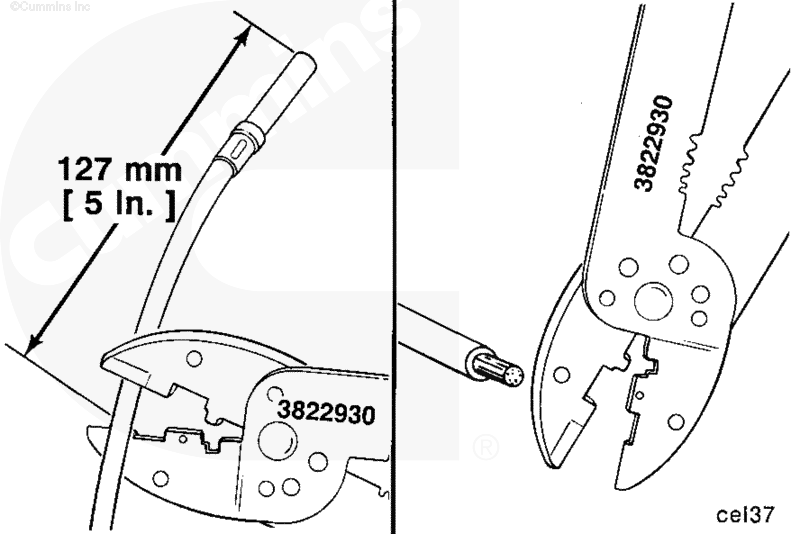

Обрежьте провод с контактом на расстоянии 127 мм [5 дюймов], используя обжимные щипцы, номер по каталогу 3822930.

Для снятия 6 мм [1/4 дюйма] изоляции с провода используйте обжимные щипцы, номер по каталогу 3822930.

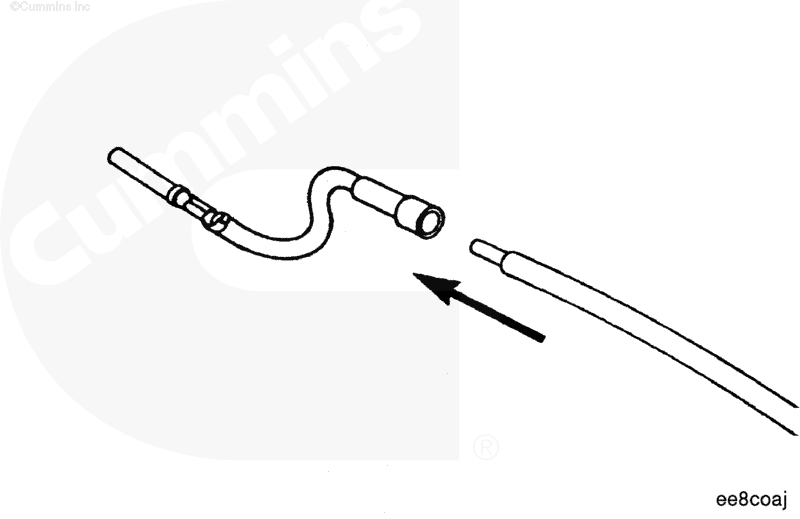

Установите ремонтный провод нужного размера на оголенный провод.

Убедитесь в том, что оголенный провод до конца входит в стыковой соединитель.

Используйте обжимные щипцы, номер по каталогу 3822930, для обжимки ремонтного провода на оголенном проводе.

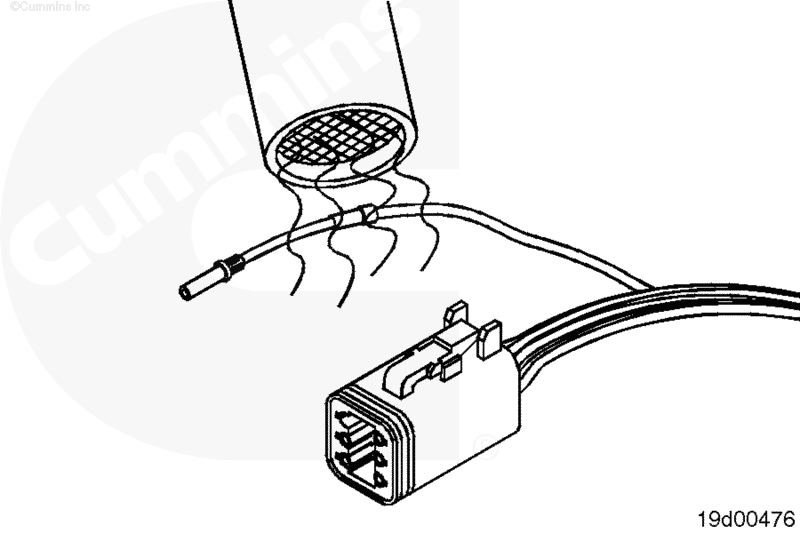

Для нагревания термоусадочной трубки вокруг провода используйте технический фен, номер по каталогу 3822860.

Произойдет усадка трубки, и соединение станет водонепроницаемым.

 ВНИМАНИЕ

При ремонте более одного провода или при замене корпуса разъема убедитесь в том, что провода устанавливаются на прежнее место. Установка провода на неправильное место может привести к повреждению электрооборудования.

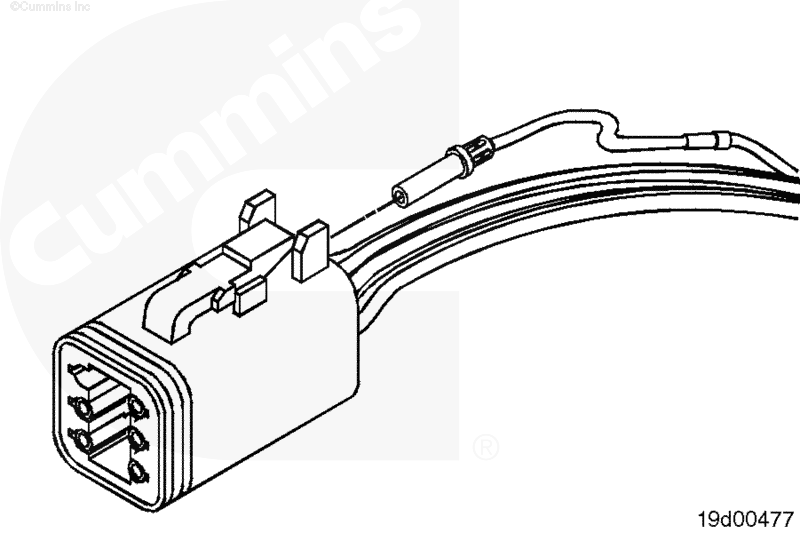

Замените разъем и установите провод с контактным наконечником в корпус разъема. Вставьте провод с контактным наконечником в уплотнитель в задней части разъема. Ровно вдвигайте провода до щелчка. Проверьте правильность фиксации на месте, потянув провод с легким усилием.

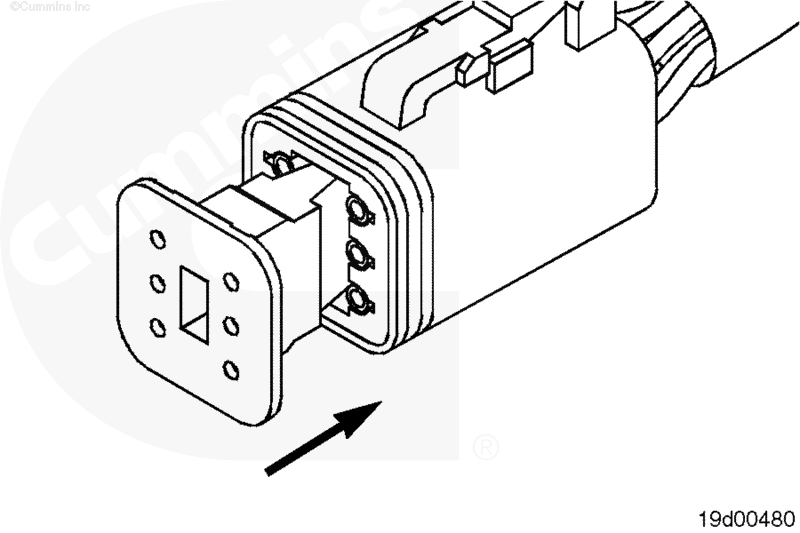

После установки проводов на место вставьте оранжевый клин. Стрелка должна быть направлена в сторону внешнего фиксирующего механизма.

Нажмите на оранжевый клин до его фиксации на месте со щелчком.

Убедитесь в наличии уплотнителей на задней части гнездового и штекерного разъемов. Убедитесь в том, что резиновый уплотнитель установлен на штекерный разъем.

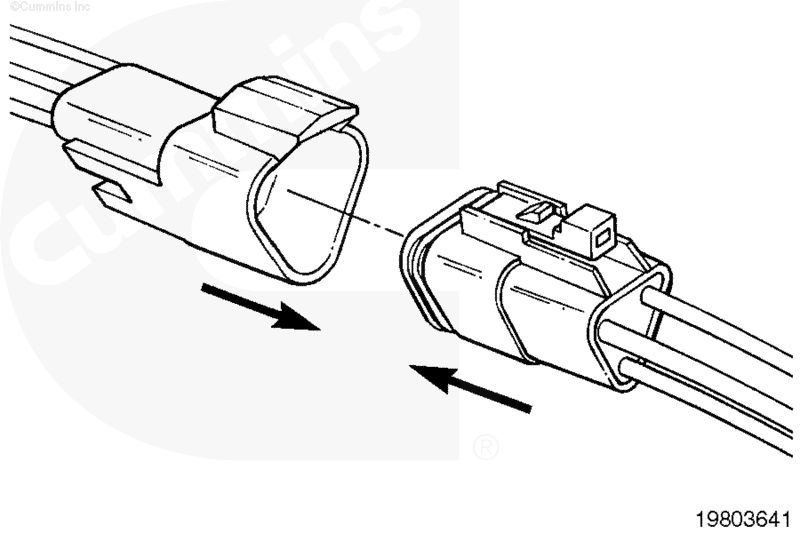

Вставьте штекерный разъем в гнездовой разъем до установки внешнего фиксирующего зажима на место со щелчком.

Разъем может иметь различные конфигурации контактов. Ремонт разъемов всех типов выполняется одинаково.

Перед установкой нового разъема попытайтесь вставить его для проверки правильности его подбора.

Для правильного выбора ремонтного разъема см. таблицу приспособлений для ремонта (соответствующий комплект для ремонта проводки) в начале Раздела 19.

Расположение контактов указано на электрической схеме в Разделе E.

Для замены контакта в штекерной части разъема захватите и ровно вытяните оранжевый клин.

 ВНИМАНИЕ

Фиксирующий выступ легко повредить. Проявляйте осторожность при работе с этим приспособлением. Не прикладывайте усилия при установке приспособления.

Для извлечения контакта из корпуса разъема аккуратно потяните провод в обратном направлении. Одновременно освободите фиксирующий выступ, отодвинув его от контакта при помощи отвертки.

 ВНИМАНИЕ

При ремонте более одного провода или при замене корпуса разъема убедитесь в том, что провода устанавливаются на прежнее место. Установка провода на неправильное место может привести к повреждению электрооборудования.

Замените разъем и установите провод с контактным наконечником в уплотнитель в задней части разъема. Ровно вдвигайте провода до щелчка. Проверьте правильность фиксации на месте, потянув провод с легким усилием.

После установки проводов на место вставьте оранжевый клин. Стрелка должна быть направлена в сторону внешнего фиксирующего механизма. Нажмите на оранжевый клин до его фиксации на месте со щелчком.

Убедитесь в наличии уплотнителей на задней части гнездового и штекерного разъемов. Убедитесь в том, что резиновый уплотнитель установлен на штекерный разъем.

Вставьте штекерный разъем в гнездовой разъем до установки внешнего фиксирующего зажима на место со щелчком.
